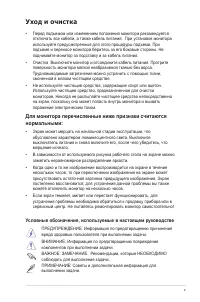

v Уход и очистка • Перед подъемом или изменением положения монитора рекомендуется отключать все кабели, а также кабель питания. При установке монитора используйте предусмотренные для этого процедуры подъема. При подъеме и переносе монитора беритесь за его боковые стороны. Не поднимайте монитор за по...

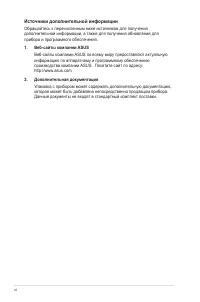

vi Источники дополнительной информации Обращайтесь к перечисленным ниже источникам для получения дополнительной информации, а также для получения обновлений для прибора и программного обеспечения. 1. Веб-сайты компании ASUS Веб-сайты компании ASUS по всему миру предоставляют актуальную информацию по...

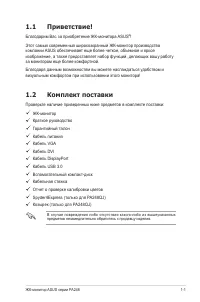

1-1 ЖК-монитор ASUS серии PA248 1.1 Приветствие! Благодарим Вас за приобретение ЖК-монитора ASUS ® ! Этот самый современный широкоэкранный ЖК-монитор производства компании ASUS обеспечивает еще более четкое, объемное и яркое изображение, а также предоставляет набор функций, делающих вашу работу за м...

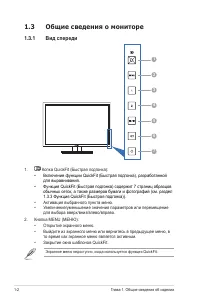

1-2 Глава 1. Общие сведения об изделии 1.3 Общие сведения о мониторе 1.3.1 Вид спереди 6 2 7 1 4 5 3 1. Копка QuickFit (Быстрая подгонка): Включение функции QuickFit (Быстрая подгонка), разработанной • для выравнивания. Функция QuickFit (Быстрая подгонка) содержит 7 страниц образцов • обычных сеток,...

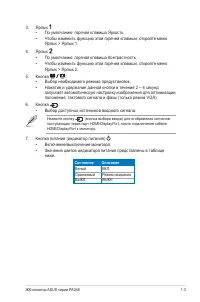

1-3 ЖК-монитор ASUS серии PA248 3. Ярлык По умолчанию: горячая клавиша Яркость • Чтобы изменить функцию этой горячей клавиши, откройте меню • Ярлык > Ярлык 1. 4. Ярлык По умолчанию: горячая клавиша Контрастность • Чтобы изменить функцию этой горячей клавиши, откройте меню • Ярлык > Ярлык 2. 5....

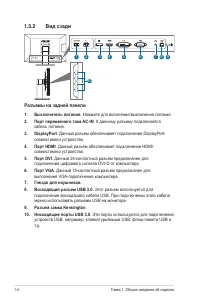

1-4 Глава 1. Общие сведения об изделии 1.3.2 Вид сзади 1 2 3 4 5 6 7 8 9 10 Разъемы на задней панели 1. Выключатель питания . Нажмите для включения/выключения питания. 2. Порт переменного тока AC-IN . К данному разъему подключается кабель питания. 3. DisplayPort . Данный разъем обеспечивает подключе...

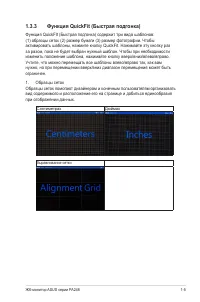

1-5 ЖК-монитор ASUS серии PA248 1.3.3 Функция QuickFit (Быстрая подгонка) Функция QuickFIt (Быстрая подгонка) содержит три вида шаблонов: (1) образцы сеток (2) размер бумаги (3) размер фотографии. Чтобы активировать шаблоны, нажмите кнопку QuickFit. Нажимайте эту кнопку раз за разом, пока не будет в...

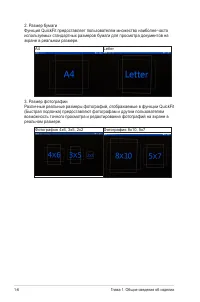

1-6 Глава 1. Общие сведения об изделии 2. Размер бумаги Функция QuickFit предоставляет пользователям множество наиболее часто используемых стандартных размеров бумаги для просмотра документов на экране в реальном размере. A4 Letter 3. Размер фотографии Различные реальные размеры фотографий, отобража...

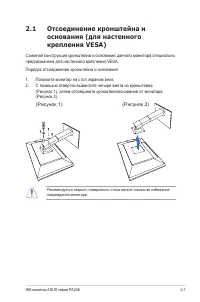

2-1 ЖК-монитор ASUS серии PA248 2.1 Отсоединение кронштейна и основания (для настенного крепления VESA) Съемная конструкция кронштейна и основания данного монитора специально предназначена для настенного крепления VESA.Порядок отсоединения кронштейна и основания 1. Положите монитор на стол экраном в...

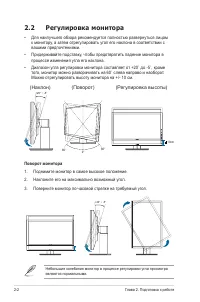

2-2 Глава 2. Подготовка к работе 2.2 Регулировка монитора Для наилучшего обзора рекомендуется полностью развернуться лицом • к монитору, а затем отрегулировать угол его наклона в соответствии с вашими предпочтениями.Придерживайте подставку, чтобы предотвратить падение монитора в • процессе изменения...

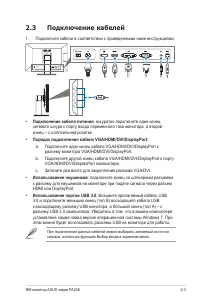

2-3 ЖК-монитор ASUS серии PA248 2.3 Подключение кабелей 1. Подключите кабели в соответствии с приведенными ниже инструкциями: Подключение кабеля питания • : аккуратно подключите один конец сетевого шнура к порту входа переменного тока монитора, а второй конец – к штепсельной розетке. Порядок подключ...

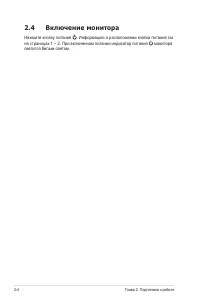

2-4 Глава 2. Подготовка к работе 2.4 Включение монитора Нажмите кнопку питания . Информацию о расположении кнопки питания см. на страницах 1 – 2. При включенном питании индикатор питания монитора светится белым светом.

3-1 ЖК-монитор ASUS серии PA248 3.1 Экранное меню 3.1.1 Изменение настроек Нажмите кнопку MENU (Меню) для отображения экранного меню. 1. Для перемещения по функциям нажимайте кнопку 2. вверх/вниз. Выберите желаемую функцию и нажмите кнопку . Если у выбранной функции есть подменю, то для перемещения ...

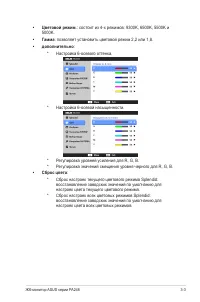

3-3 ЖК-монитор ASUS серии PA248 Цветовой режим. • : состоит из 4-х режимов: 9300K, 6500K, 5500K и 5000K. Гамма • : позволяет установить цветовой режим 2,2 или 1,8. дополнительно • : Настройка 6-осевого оттенка. * Настройка 6-осевой насыщенности. * Регулировка уровней усиления для R, G, B. * Регулиро...

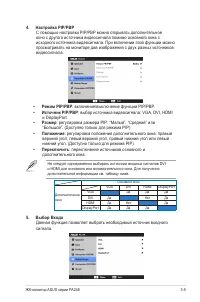

3-5 ЖК-монитор ASUS серии PA248 4. Настройка PIP/PBP С помощью настройки PIP/PBP можно открывать дополнительное окно с другого источника видеосигнала помимо основного окна с исходного источника видеосигнала. При включении этой функции можно просматривать на мониторе два изображения с двух разных ист...

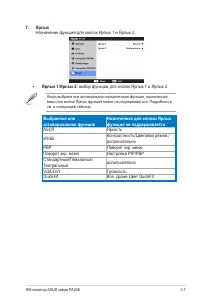

3-7 ЖК-монитор ASUS серии PA248 7. Ярлык Назначение функций для кнопок Ярлык 1 и Ярлык 2. Ярлык 1/Ярлык 2 • : выбор функции для кнопок Ярлык 1 и Ярлык 2. Когда выбрана или активирована определенная функция, назначенная вами для кнопки Ярлык функция может не поддерживаться. Подробности см. в следующе...

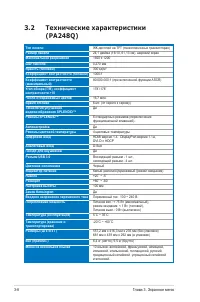

3-8 Глава 3. Экранное меню 3.2 Технические характеристики (PA248Q) Тип панели ЖК-дисплей на TFT (тонкопленочных транзисторах) Размер панели 24,1 дюйма (16:10, 61,13 см), широкий экран Максимальное разрешение 1920 x 1200 Шаг пиксела 0,270 мм Яркость (типовой) 300 кд/м 2 Коэффициент контрастности (тип...

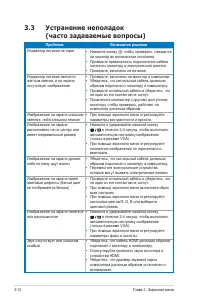

3-12 Глава 3. Экранное меню 3.3 Устранение неполадок (часто задаваемые вопросы) Проблема Возможное решение Индикатор питания не горит Нажмите кнопку • , чтобы проверить, находится ли монитор во включенном состоянии. Проверьте правильность подключения кабеля • питания к монитору и электрической розет...

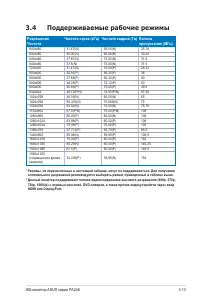

3-13 ЖК-монитор ASUS серии PA248 3.4 Поддерживаемые рабочие режимы Разрешение Частота Частота строк (кГц) Частота кадров (Гц) Полоса пропускания (МГц) 640x480 31,47(N) 59,94(N) 25,18 640x480 35,00(N) 66,66(N) 30,24 640x480 37,87(N) 72,82(N) 31,5 640x480 37,5(N) 75,00(N) 31,5 720x400 31,47(N) 70,08(P...
