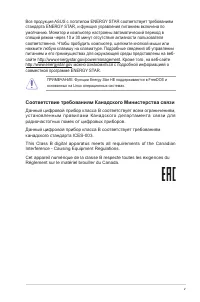

v Вся продукция ASUS с логотипом ENERGY STAR соответствует требованиям стандарта ENERGY STAR, и функция управления питанием включена по умолчанию. Монитор и компьютер настроены автоматический переход в спящий режим через 10 и 30 минут отсутствия активности пользователя соответственно. Чтобы пробудит...

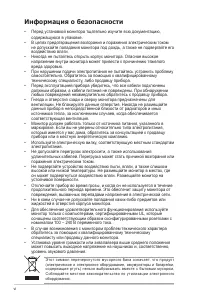

vi Информация о безопасности • Перед установкой монитора тщательно изучите всю документацию, содержащуюся в упаковке. • В целях предотвращения возгорания и поражения электрическим током не допускайте попадания монитора под дождь, а также не подвергайте его воздействию влаги. • Никогда не пытайтесь о...

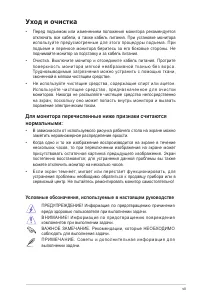

vii Уход и очистка • Перед подъемом или изменением положения монитора рекомендуется отключать все кабели, а также кабель питания. При установке монитора используйте предусмотренные для этого процедуры подъема. При подъеме и переносе монитора беритесь за его боковые стороны. Не поднимайте монитор за ...

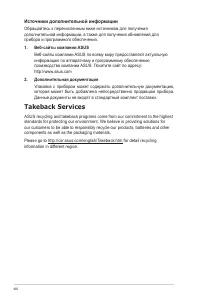

viii Источники дополнительной информации Обращайтесь к перечисленным ниже источникам для получения дополнительной информации, а также для получения обновлений для прибора и программного обеспечения. 1. Веб-сайты компании ASUS Веб-сайты компании ASUS по всему миру предоставляют актуальную информацию ...

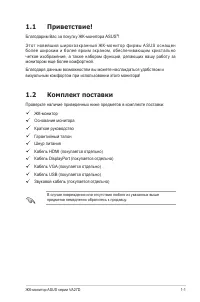

1-1 ЖК-монитор ASUS серии VA27D 1.1 Приветствие! Благодарим Вас за покупку ЖК-монитора ASUS ® ! Э тот н о ве й ш и й ш и р о к о э к р а н н ы й Ж К - м о н и то р ф и р м ы A S U S о с н а ще н более широким и более ярким экраном, обеспечивающим кристально четкое изображение, а также набором функци...

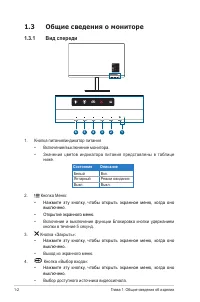

1-2 Глава 1: Общие сведения об изделии 1.3 Общие сведения о мониторе 1.3.1 Вид спереди Menu Close Input Select Brightness Blue Light Filter 1 2 3 4 5 6 1. Кнопка питания/индикатор питания • Включение/выключение монитора. • Значения цветов индикатора питания представлены в таблице ниже. Состояние Опи...

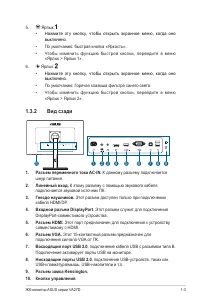

1-3 ЖК-монитор ASUS серии VA27D 5. Ярлык • Нажмите эту кнопку, чтобы открыть экранное меню, когда оно выключено. • По умолчанию: быстрая кнопка «Яркость». • Чтобы изменить функцию быстрой кнопки, перейдите в меню «Ярлык > Ярлык 1». 6. Ярлык • Нажмите эту кнопку, чтобы открыть экранное меню, когда...

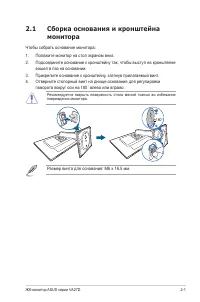

2-1 ЖК-монитор ASUS серии VA27D 2.1 Сборка основания и кронштейна монитора Чтобы собрать основание монитора:1. Положите монитор на стол экраном вниз.2. Подсоедините основание к кронштейну так, чтобы выступ на кронштейне вошел в паз на основании. 3. Прикрепите основание к кронштейну, затянув прилагае...

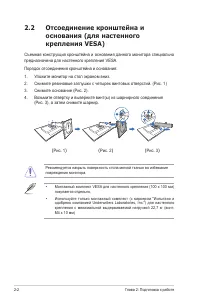

2-2 Глава 2: Подготовка к работе 2.2 Отсоединение кронштейна и основания (для настенного крепления VESA) Съемная конструкция кронштейна и основания данного монитора специально предназначена для настенного крепления VESA.Порядок отсоединения кронштейна и основания:1. Уложите монитор на стол экраном в...

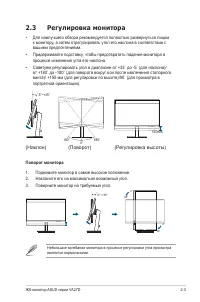

2-3 ЖК-монитор ASUS серии VA27D 2.3 Регулировка монитора • Для наилучшего обзора рекомендуется полностью развернуться лицом к монитору, а затем отрегулировать угол его наклона в соответствии с вашими предпочтениями. • Придерживайте подставку, чтобы предотвратить падение монитора в процессе изменения...

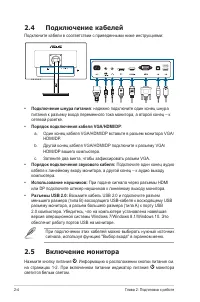

2-4 Глава 2: Подготовка к работе 2.4 Подключение кабелей Подключите кабели в соответствии с приведенными ниже инструкциями: • Подключение шнура питания : надежно подключите один конец шнура питания к разъему входа переменного тока монитора, а второй конец – к сетевой розетке. • Порядок подключения к...

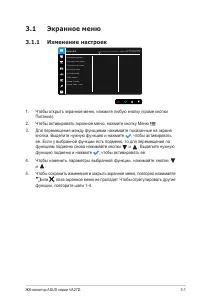

3-1 ЖК-монитор ASUS серии VA27D 3.1 Экранное меню 3.1.1 Изменение настроек A S U S V A 2 7 D Q S B С т а н д а р т н ы й р е ж и м H D M I 1 9 2 0 x 1 0 8 0 @ 6 0 H z П е й з а ж н ы й р е ж и м С т а н д а р т н ы й р е ж и м Т е а т р а л ь н ы й р е ж и м И г р о в о й р е ж и м Н о ч н о й р е ж...

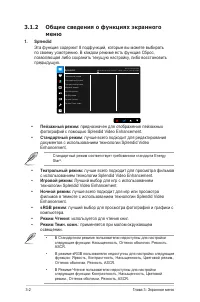

3-2 Глава 3: Экранное меню 3.1.2 Общие сведения о функциях экранного меню 1. Splendid Эта функция содержит 8 подфункций, которые вы можете выбирать по своему усмотрению. В каждом режиме есть функция Сброс, позволяющая либо сохранить текущую настройку, либо восстановить предыдущую. A S U S V A 2 7 D ...

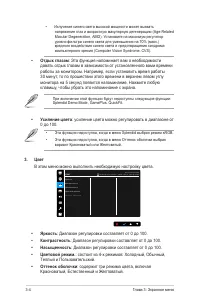

3-4 Глава 3: Экранное меню • Излучение синего света высокой мощности может вызвать напряжение глаз и возрастную макулярную дегенерацию (Age-Related Macular Degeneration, AMD). Установите на максимум регулятор уровня фильтра синего света для уменьшения на 70% (макс.) вредного воздействия синего света...

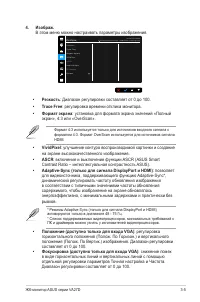

3-5 ЖК-монитор ASUS серии VA27D 4. Изображ. В этом меню можно настраивать параметры изображения. A S U S V A 2 7 D Q S B С т а н д а р т н ы й р е ж и м H D M I 1 9 2 0 x 1 0 8 0 @ 6 0 H z Р е з к о с т ь T r a c e F r e e Ф о р м а т э к р а н а V i v i d P i x e l A S C R A d a p t i v e - S y n c...

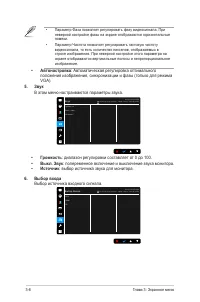

3-6 Глава 3: Экранное меню • Параметр Фаза позволяет регулировать фазу видеосигнала. При неверной настройке фазы на экране отображаются горизонтальные помехи. • Параметр Частота позволяет регулировать тактовую частоту видеосигнала, то есть количество пикселов, отображаемых в строке изображения. При ...

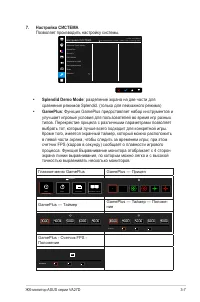

3-7 ЖК-монитор ASUS серии VA27D 7. Настройка СИСТЕМА Позволяет производить настройку системы. A S U S V A 2 7 D Q S B С т а н д а р т н ы й р е ж и м H D M I 1 9 2 0 x 1 0 8 0 @ 6 0 H z S p l e n d i d D e m o M o d e G a m e P l u s Q u i c k F i t E C O M o d e З а р я д к а п о U S B Н а с т р о ...

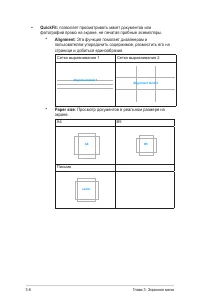

3-8 Глава 3: Экранное меню • QuickFit: позволяет просматривать макет документов или фотографий прямо на экране, не печатая пробные экземпляры. * Alignment : Эта функция помогает дизайнерам и пользователям упорядочить содержимое, разместить его на странице и добиться единообразия. Сетка выравнивания ...

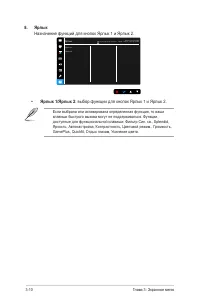

3-10 Глава 3: Экранное меню 8. Ярлык Назначение функций для кнопок Ярлык 1 и Ярлык 2. A S U S V A 2 7 D Q S B С т а н д а р т н ы й р е ж и м H D M I 1 9 2 0 x 1 0 8 0 @ 6 0 H z Я р л ы к 1 Я р л ы к 2 Ярлык • Ярлык 1/Ярлык 2 : выбор функции для кнопок Ярлык 1 и Ярлык 2. Если выбрана или активирован...

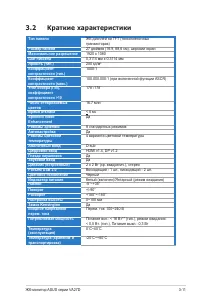

3-11 ЖК-монитор ASUS серии VA27D 3.2 Краткие характеристики Тип панели ЖК-дисплей на TFT (тонкопленочных транзисторах) Размер панели 27 дюймов (16:9, 68,6 см), широкий экран Максимальное разрешение 1920 x 1080 Шаг пиксела 0,3114 мм x 0,3114 мм Яркость (тип.) 250 кд/м 2 Коэффициент контрастности (тип...

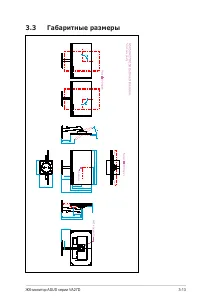

3-13 ЖК-монитор ASUS серии VA27D 3.3 Габаритные размеры 611,9 [24.1] 364,7 [14.4] 53,3 [2.1] 597,9 [23.5]-Active area 298,9 [11.8] 336,3 [13.2] 168,2 [6.6] 178,8 [7.0] 20,5 [0.8] 523,0 [20.6] 348,0 [13.7] 364,2 [14.3] 226,3 [8.9] 262,7 [10.3] 158,3 [6.2] 37,1 [1.5] 90.0 90.0 150,0 [5.9] 5.0 35.0 230...

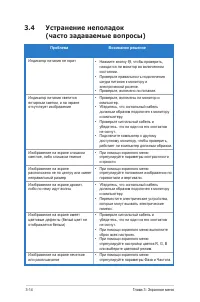

3-14 Глава 3: Экранное меню 3.4 Устранение неполадок (часто задаваемые вопросы) Проблема Возможное решение Индикатор питания не горит • Нажмите кнопку , чтобы проверить, находится ли монитор во включенном состоянии. • Проверьте правильность подключения шнура питания к монитору и электрической розетк...

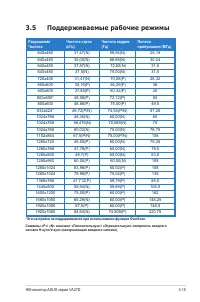

3-15 ЖК-монитор ASUS серии VA27D 3.5 Поддерживаемые рабочие режимы Разрешение Частота Частота строк (кГц) Частота кадров (Гц) Полоса пропускания (МГц) 640x480 31,47(N) 59,94(N) 25,18 640x480 35,00(N) 66,66(N) 30,24 640x480 37,87(N) 72,82(N) 31,5 640x480 37,5(N) 75,00(N) 31,5 720x400 31,47(N) 70,08(P...
