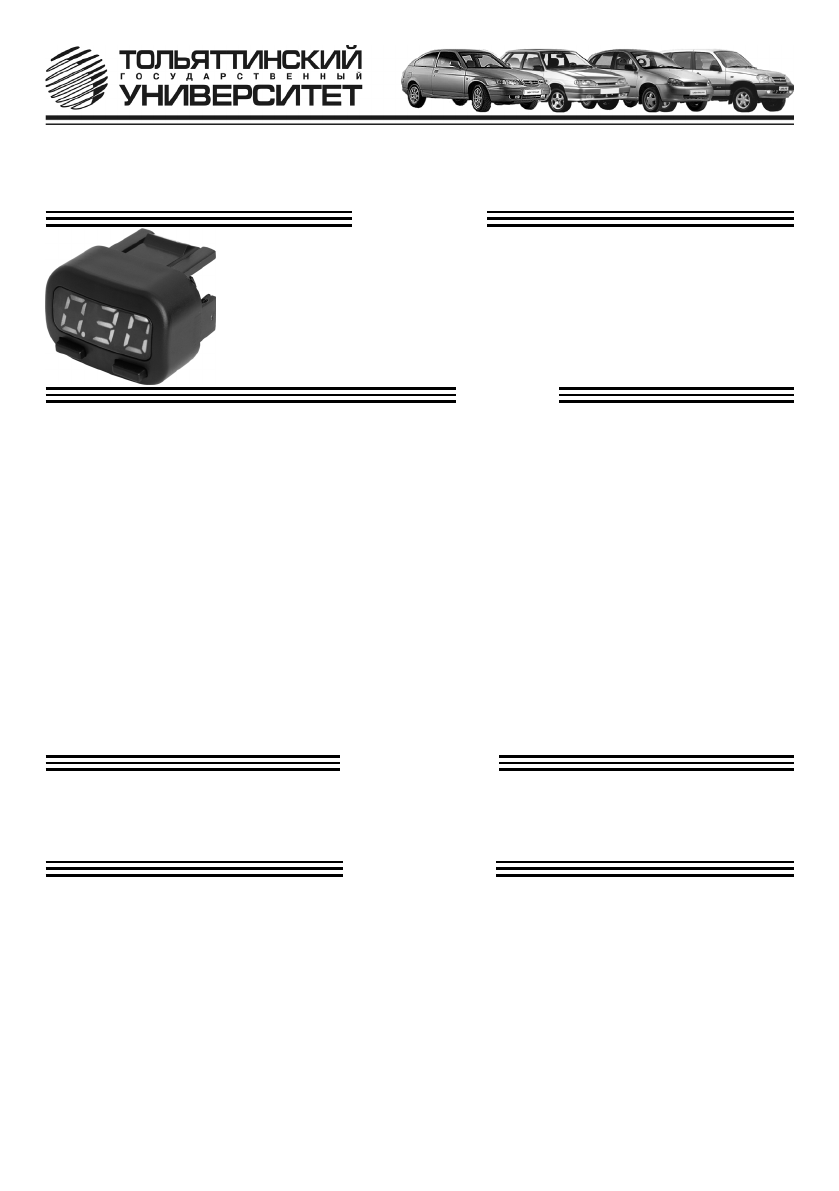

Бортовой компьютер “ШТАТ Х1-M УНИВЕРСАЛ”

Руководство по установке и эксплуатации

1. НАЗНАЧЕНИЕ

ПРЕДНАЗНАЧЕН

 для установки на автомобили ВАЗ 2110, “САМАРА - 2”, “Калина” и “CHEVI-

NIVA” вместо заглушки кнопки панели приборов.

СовмЕСтим

  с  контроллерами  Январь  5.1,  Январь  7.2,  Итэлма  VS  5.1,  Воsch  М1.5.4(М),

Воsch М7.9.7, Воsch МР7.0, Автэл М7.3 (ЕВРО-3), Итэлма М7.3 (ЕВРО-3), МЕ17.9.7 и М74

Выпускается по ТУ 4573- 001- 80632180 -2010

 код ОКП 005 (ОКП):45 7376

Сертификат соответствия РОСС.RU.АЮ96.Н07842.

2. ФУНКЦИИ

•  ПРЕДуПРЕжДЕНиЕ о НЕвыклюЧЕННых гАбАРитНых огНях
• ЭНЕРгоНЕЗАвиСимАя ПАмять

 (сохраняет все значения при снятии клеммы с аккумулятора).

•  РуЧНАя ПоДСтРойкА

 точности показаний по расходу топлива и пробегу в пределах ±30%.

•  мАРШРутНый комПьютЕР

Р

7 ФуНкЦий

, включая “Уровень топлива в баке” и “Пробег на остатке топлива”.

•  ДиАгНоСтиЧЕСкий тЕСтЕР
7 ФуНкЦий

, включая чтение диагностических кодов и их удаление.

•  СигНАлиЗАтоР
4 ПАРАмЕтРА

 с возможностью раздельной блокировки звукового сигнала

•  ПлАЗмЕР

 -  сушка и прогрев свечей для облегчения холодного пуска двигателя.

• тРоПик *

 - автоматическое управление вентилятором системы охлаждения при  достижении температуры

двигателя, заданной пользователем.

 * - не поддерживается с контроллерами типа воsch мР7.0

•  ФоРСАж

- сброс памяти обучения контроллера при переключении “бензин”/”газ”, приводящий к состоянию

первоначальных заводских установок для бензина с октановым числом не ниже 95.

3. КОМПЛЕКТАЦИЯ

Бортовой компьютер “ШТАТ Х1-М УНИВЕРСАЛ”................................................................................................................................1

Жгут для подключения БК...................................................................................................................................................................1

Руководство по установке и эсплуатации.........................................................................................................................................1

Упаковка..................................................................................................................................................................................................1

4. УСТАНОВКА  БК

4.1 уСтАНовкА бк НА Автомобиль СЕмЕйСтвА вАЗ 2110 С ПАНЕлью “люкС”

Данный вариант установки применяется на автомобилях семейства ВАЗ 2110 с видоизменённой  панелью приборов

(панель приборов “люкс”).

Внимание! Перед установкой тщательно изучите данную схему (см. Рис.1). Консультации можно получить по

телефону техподдержки +7 902 299 41 05.

ПЕРЕД НАЧАлом РАботы отклюЧитЕ клЕмму “мАССА” от АккумулятоРНой бАтАРЕи!

4.1.1

Установка БК производится вместо заглушки панели приборов (например, поз.1,

Рис.2

).

4.1.2

Снимите правую  боковую накладку консоли. Отверните три самонарезающих винта, крепящих накладку консоли.

а.

 Соедините красный провод

“+12 в“

 из жгута БК с красным проводом (заводским), подходящим к колодке прикуривателя.

б.

 Соедините чёрный провод

“масса“

 из жгута БК с чёрным проводом (заводским), подходящим к колодке прикуривателя.

Смотри схему подключения рис.1.

4.1.3

Соедините белый провод

“Подсветка“

 из жгута БК с белым (или жёлтым) проводом (заводским), подходящим к

колодке подсветки прикуривателя.
