 Только для БК “ШТАТ 115 х24”

маршрутный бортовой компьютер ШТАТ

     12

ВНИМаНИЕ!  При  включении  функции  “фОРСаж”  на  холостом  ходу  двигатель  может  остановиться,  в

движении запуск функции  “фОРСаж”  может инициировать кратковременный сбой в работе двигателя.

Это свидетельствует о восстановлении первоначальных заводских установок для бензина с октановым

числом не ниже 95 и неисправностью не является.
ВНИМаНИЕ! Если после активации функции “фОРСаж” на стоящем автомобиле двигатель запускается с

трудом, то это неисправностью не является и свидетельствует о том, что переобучение контроллера

запущено успешно.

9.7 ПЛАЗМЕР (функция “ПЛАЗМЕР”- плазменный прогрев свечей зажигания)

Использование  функции  “ПЛАЗМЕР”  (предварительная  просушка    свечей  зажигания)  в  сложных  условиях

запуска (влажная погода, отрицательная температура) в несколько раз повышает вероятность запуска

двигателя.

ВНИМаНИЕ! Включение  функции «ПЛазМЕР» возможно только на неработающем двигателе.

а.

Выберите функцию

 ПЛазМЕР

.

б.

Нажмите на кнопку

 и включите функцию

ПЛазМЕР

, при этом прозвучит предупреждение речевого син-

тезатора

*

,  запустится  таймер  на  60  секунд  и  будет  происходить  плазменный  прогрев  свечей  зажигания.  По

окончании прогрева свечей БК издаёт звуковой сигнал и переходит в обычный режим работы.

9.8 КОДы ОШИБОК (просмотр кодов ошибок контроллера ЭСуД)

Причину включения лампы “CHECK ENGINE” на приборной панели Вашего автомобиля Вы можете узнать,

перейдя в этот режим.

а.

Выберите функцию

 КОДы ОшИБОК

.

б.

Для последовательного просмотра кодов ошибок из памяти контроллера на кнопку

 , затем на кнопку

или кнопку   , до появления сообщения о конкретной ошибке.

в.

Для удаления кодов ошибок из памяти контроллера нажмите  на кнопку

 , при этом в качестве подтверж-

дения удаления прозвучит звуковой сигнал. Если причина возникновения кода не устранена, то он появится

вновь (иногда это происходит очень быстро, может показаться, что БК  “не может” удалить код ошибки).

г.

Нажмите на кнопку    для выхода.

ВНИМАНИЕ!    Разработчики  и  изготовители  контроллеров  могут  вносить  изменения  в  перечень  кодов

неисправностей.    Таблицу  диагностических  кодов  можно  посмотреть  на  веб-сайте  производителя  БК

www.shtat.ru и на веб-сайте www.chiptuner.ru/obdcod.php

9.9 МуЛьТИДИСПЛЕй ПАРАМЕТРы ДВС

Одновременное отображение нескольких диагностических параметров на дисплее БК (см.

Рис.7

):

Верхняя строка

- напряжение в бортсети (в вольтах)

- угол открытия дроссельной заслонки (в %)

- обороты двигателя (об/мин)

Нижняя строка

- температура охлаждающей жидкости (в градусах Цельсия)

- положение регулятора холостого хода (кол-во шагов)

- массовый расход воздуха (кг/час)

9.10 ПОЛОЖЕнИЕ РХХ (положение регулятора холотого хода)

Измеряется в шагах.

9.11 РАСХОД ВОЗДуХА (массовый расход воздуха)

Измеряется в кг/ч.

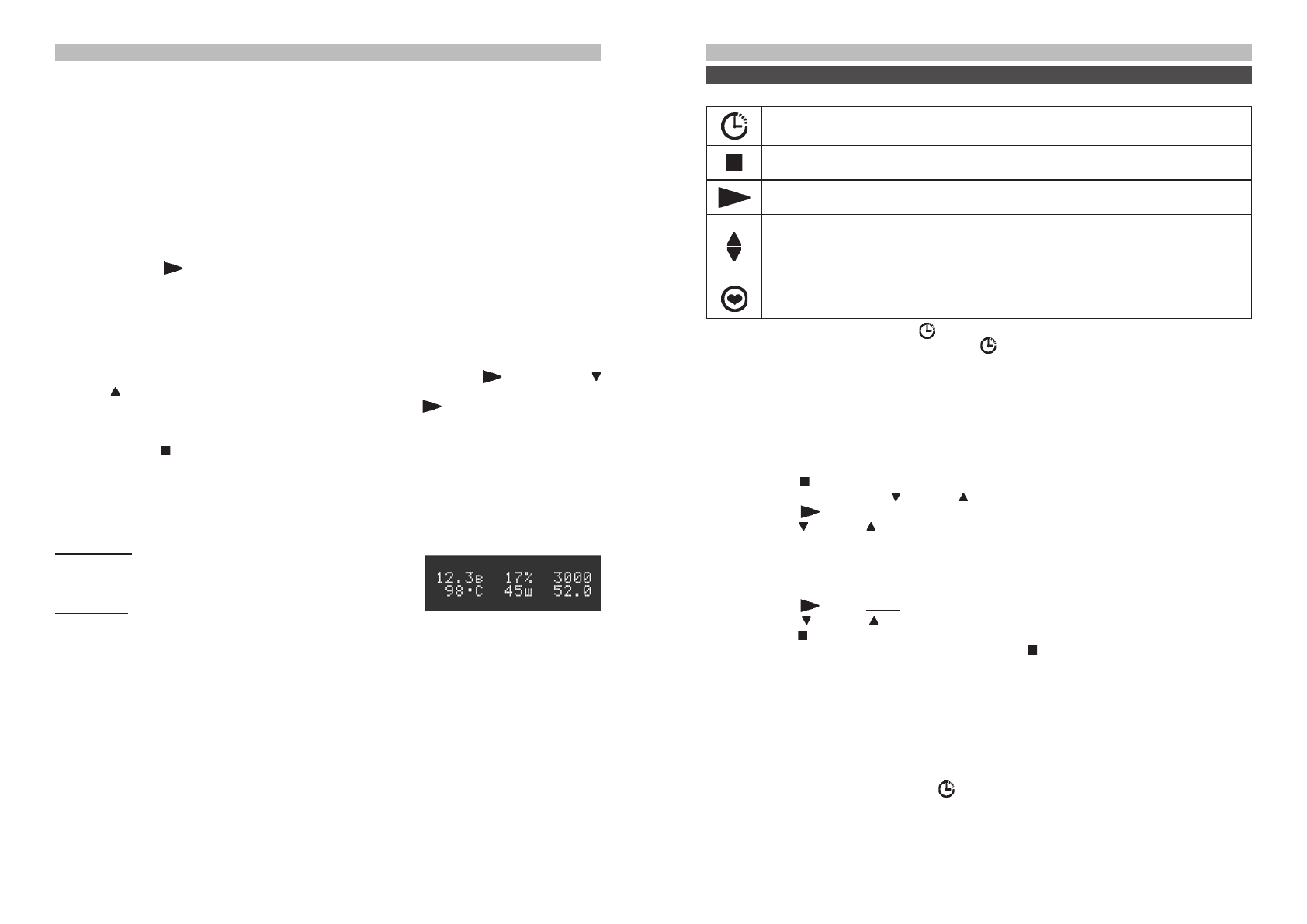

Рис. 7

МУЛЬТИДИСПЛЕЙ

ПАРАМЕТРЫ ДВС

маршрутный бортовой компьютер ШТАТ

     5

6. ПОРЯДОК РАБОТЫ С БК

- ПЕРЕКЛЮЧЕНИЕ В РЕЖИМ ИНДИКАЦИИ “ВРЕМЯ, БУДИЛЬНИК, КАЛЕНДАРЬ”,

- ВОЗВРАТ К ПАРАМЕТРУ, демонстрируемому перед текущим
- ВХОД В ГРУППОВОЕ МЕНЮ

- ПОДТВЕРЖДЕНИЕ ВЫБОРА
- ВЫЗОВ КОРРЕКЦИИ

- ВХОД В МЕНЮ ФУНКЦИЙ
- ПЕРЕБОР  ГРУПП

- ПЕРЕБОР ФУНКЦИЙ

- ИЗМЕНЕНИЕ ПАРАМЕТРА КОРРЕКЦИИ

- ВРЕМЯ СТОЯНКИ (индицируется только при выключенном зажигании)

- ПРОГРАММИРОВАНИЕ И ПРОСМОТР “ЛЮБИМОЙ ФУНКЦИИ”

ВНИМАНИЕ!  1.  При  нажатии  на  кнопку

  при  индикации  любого  параметра,  БК  переходит  в  режим

индикации даты и времени.  2. При нажатии на кнопку   в режиме индикации даты и текущего времени БК

переходит в режим индикации, предшествовавший режиму индикации даты и текущего времени суток.

6.1 нАЗнАЧЕнИЕ КнОПОК

*

Только для БК “ШТАТ 115 х24”

Функции  БК  составляют  несколько  групп:

НаСТРОйКИ  И  уСТаНОВКИ

,

  МаРшРуТНый  КОМПЬЮТЕР

,

ДагНОСТИчЕСКИй ТЕСТЕР

,

 ТЕХНИчЕСКОЕ ОБСЛужИВаНИЕ

и

 СЕРВИСНОЕ МЕНЮ

. Данные группы нахо-

дятся в своём меню, которое далее будем называть “групповое меню”. Соответсвенно, каждая группа функций

имеет своё меню, которое далее будем называть “меню функций”.

6.2 ВыБОР функции БК

Например, Вы желаете выбрать режим индикации функции

МуЛЬТИДИСПЛЕй гОРОД

. Для этого:

а.

Нажмите кнопку   и войдите в групповое меню.

б.

Последовательно нажимая кнопку   или кнопку   , выберите

группу МаРшРуТНый КОМПЬЮТЕР

.

в.

Нажмите кнопку

 и войдите в меню функций

группы МаРшРуТНый КОМПЬЮТЕР

.

г.

Нажимая кнопку   или кнопку   , выберите

функцию МуЛЬТИДИСПЛЕй гОРОД.

6.3 КОРРЕКЦИЯ функции или параметра БК

Часть  функций  и  параметров  БК  имеет  режим  КОРРЕКЦИИ.  Например,  Вы  желаете  изменить  текущий

день недели  с пятницы на субботу.

 Для этого:

а.

Выберите

функцию уСТаНОВКа ДНя НЕДЕЛИ

(см. п.

6.2

).

б.

Нажмите кнопку

 . Начнет мигать корректируемый

параметр

 (т.е.”пятница”).

в.

Нажимая кнопку   или кнопку   , выберите день недели “суббота”.

г.

 Нажмите кнопку   , тем самым подтвердив свой выбор.

д.

Для выхода из

режима

  КОРРЕКЦИИ ещё раз нажмите кнопку   .

6.4 ДЕМОРЕЖИМ БК

а.

При первом подключении и выключенном зажигании БК переходит в отключаемый

ДЕМОРЕжИМ

 индикации.

Во  время

ДЕМОРЕжИМа

  индикации  на  дисплее  отображаются  последовательно  по  алгоритму  замкнутого

кольца по 2 секунды надписи: “БК ШТАТ 115...”,  “Платформа RD1 и версия ПО”, “Тольяттинский Гос. Университет”,

“Лаборатория НИЛ-15”, “Техподдержка www.shtat.ru”, “Обновление ПО www.romela.ru”, “Горячая линия 8 902 299

41  05”,  “Маршрутный  компьютер”,  “Диагностический  тестер”,  Сканер  кодов  диагностики  OBD2”,  “Аварийный

сигнализатор”, “Сроки тех. обслуживания”, “Часы календарь Будильник”, “Мультидисплей город-трасса”, “Тропик

Плазмер Форсаж”. Также смена меню сопровождается визуальным эффектом “бегущий огонь” в подсветке БК.

б.

Также если в

ДЕМОРЕжИМЕ

 нажать кнопку

, то можно включить однократно последовательное воспро-

изведение всех звуковых сообщений

речевого синтезатора

*

:

- Бортовой компьютер ШТАТ желает Вам приятного пути!

- Количество топлива в баке ниже минимальной отметки.

- Необходимо пройти техническое обслуживание.
