маршрутный бортовой компьютер ШТАТ “07X1-М”
2
4. УСТАНОВКА БК
Внимательно ознакомьтесь с данной инструкцией перед установкой и использованием
БК.
При возникновении вопросов телефон горячей линии: 8-902-299-41-05
ПЕРЕД НАЧАЛом РАБотЫ откЛЮЧитЕ кЛЕмму “мАССА” от Акку-
муЛятоРНой БАтАРЕи!
4.1 К контакту колодки часов подходит красно-синий провод (заводской).
Cоедините красный провод “+12в“ из жгута БК с красно- синим проводом
(заводским), подходящим к контакту колодки часов. Смотри схему
подключения рис.2.
4.2 К контакту колодки часов подходит чёрный провод (заводской).
Cоедините черный провод “массса“ из жгута БК с
черным проводом (заводским), подходящим к контакту
колодки часов. Смотри схему подключения рис.2.
4.3 К контакту колодки часов подходит двойной белый
провод (заводской).
Cоедините белый провод “Подсветка“ из жгута БК с
двойным белым проводом (заводским), подходящим
к контакту колодки часов. Смотри схему подключения
рис.2.
4.4 Протяните серый провод из жгута БК под панелью
вправо и соедините с диагностической колодкой, как указано на схеме подключения (см. рис. 2).
Диагностическая колодка находится справа под “бардачком” на кронштейне (см. рис. 3).
4.5 При наличии в вашем автомобиле сигнальной лампы “CHECK ENGINE”, которая находится
справа от водителя на консоли панели приборов произведите следующее действие. Подсоедините
жгут БК для подключения лампочки аварийного сигнализатора к соответствующим колодкам
сигнальной лампы “CHECK ENGINE” и БК (см. рис. 4). Соединение производится при помощи
зажимов. Cхематичное соединение проводов через зажим показано на рис.5.
Рис.3 Диагностическая
колодка

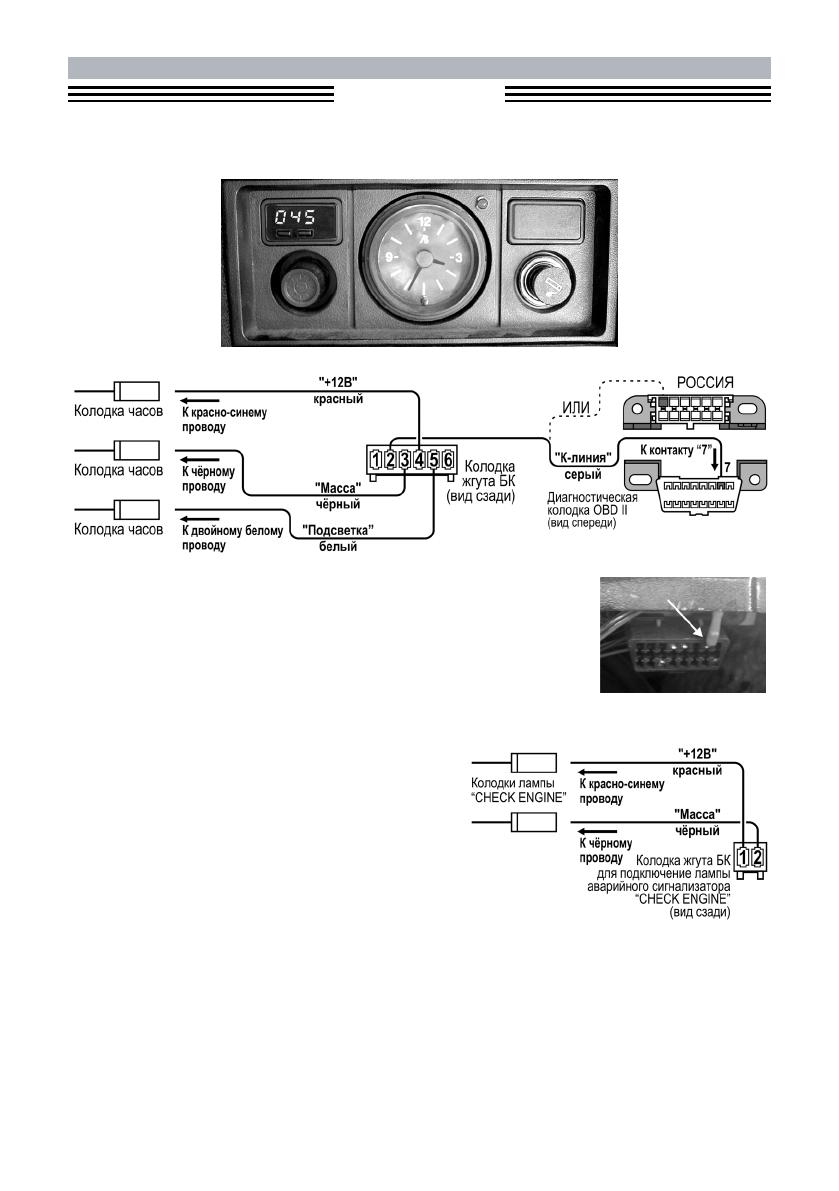

Рис.1 Вид установленного БК в консоли а/м ВАЗ 2107
Рис.2 Схема подключения БК
Рис.4 Схема подключения “CHECK ENGINE”
