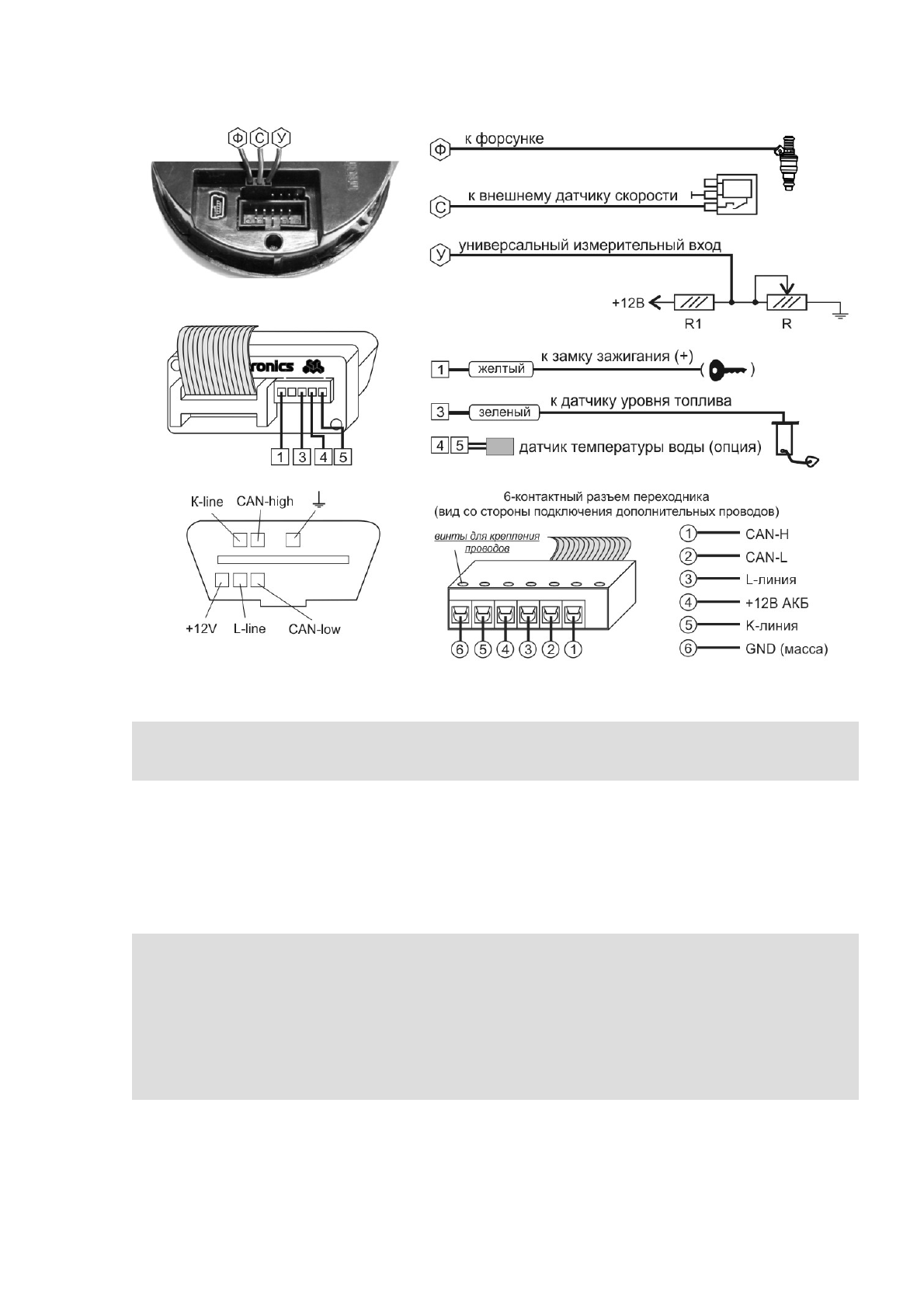

Схема подключения
R – датчик с линейно меняющимся сопротивлением (угла наклона двигателя и т.д.)
R1 – дополнительный резистор (R1 = R)
Внимание!
Сопротивление резистора R1 должно быть таким же, как и сопротивление
датчика R. Например, если датчик R имеет сопротивление 10 кОм,
рекомендуется установить дополнительный резистор R1 = 10 кОм.
Провод “Форсунка” подключается к 1 контакту дополнительного 7-контактного разъема
компьютера, считая слева.
Провод “Датчик скорости” подключается ко 2 контакту дополнительного 7-контактного
разъема компьютера, считая слева.
Провод “Универсальный вход” подключается к 3 контакту дополнительного 7-контактного
разъема компьютера, считая слева.
В случае, если в транспортном средстве используется диагностический разъем формы,
отличающейся от 16-контактного разъема OBD-2, подключение производится с помощью
6-контактного разъема переходника с винтовым креплением проводов (разъем OBD-2 не
используется).
Подключение следует производить согласно технической документации на транспортное
средство в соответствии с назначениями контактов бортового компьютера («CAN BUS» -
обычное название разъема, используемое в технической документации на транспортное
средство для протоколов J1939).
Порядок подключения проводов дополнительного 7-контактного разъема:
1. Обожмите провод в клемме из комплекта прибора (провод в комплект не входит).
2. Вставьте до упора клемму с проводом в 3-контактный разъем из комплекта МК.
3. Подключите разъем с проводом к дополнительному разъему МК.
4
