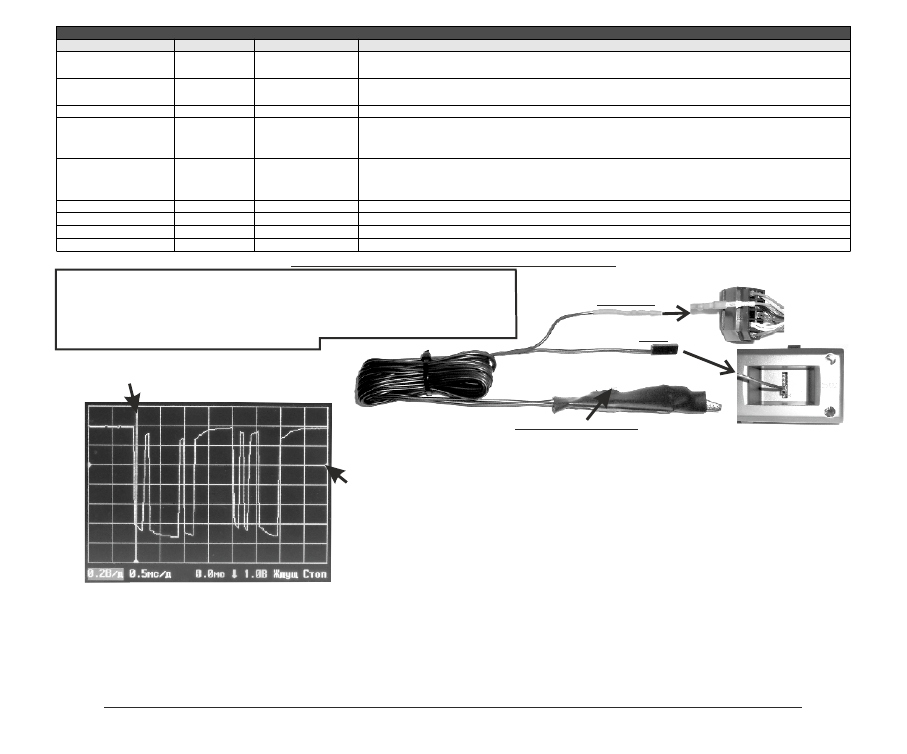

1 - цена деления по оси напряжения
2 - цена деления по оси времени
3 - временной сдвиг (мс)
4 - фронт запуска
5 - уровень запуска
6 - режим запуска осциллографа
7 - режим работы развертки
Ось напр
яжения
Ось времени
1
2
3
4
5
6
7
Маркер временного старта
М
арк
ер у
ровня синхронизации
Функция «Осциллограф» поддерживается при подключении к прибору
опционального кабеля “
Multitronics
ШП-
3
” с зажимом и переключаемым делителем
напряжения.
Извлеките провод габаритов из разъема бортового компьютера (контакт №6) и
подключите его к сигнальному проводу опционального кабеля “
Multitronics
ШП-3”.
Провод массы опционального кабеля подключите к 4 контакту дополнительного
разъема МК, считая сверху.
При переключении прибора в режим осциллографа другие функции МК (например,
бортовой компьютер) не поддерживаются.
Для управления осциллографом используйте меню осциллографа, которое
доступно при нажатии на кнопку «F» в режиме осциллографа, «ESC» - выход из
меню.
«PARAM» - перемещение по настройкам осциллографа, расположенным в нижней
строке экрана, с возможностью изменения выделенного параметра кнопками
.
€
‡
Память прибора позволяет записывать и наблюдать осциллограммы, выходящие
за предел экрана (приблизительно 3 экрана по времени). Для наблюдения
сигналов за пределами экрана, выделите в нижней строке экрана осциллографа
при помощи кнопки «PARAM» «временной сдвиг (мс)» (поз. 3) и, нажимая на кнопки
€
‡
, сместите точку наблюдения в нужный диапазон.
Опциональный кабель
Multitronics
ШП-
3
Внимание! Функция осциллографа является показательной и не заявлена как средство измерения.
9.13. Осциллограф (меню доступно при нажатии на кнопку F)
Пункт в меню
Значение
Горячая кнопка
Описание функции
Сохранить данные
Запуск
«SERVICE»
Режим
Ждущ.; Авто
«TRIP»
Запуск в зависимости от уровня запуска или без зависимости от него.
Время/дел, мс
Цена деления шкалы осциллографа по оси времени в миллисекундах на клетку.
Вх. делитель
Вольт/дел
0,2...100
Цена деления шкалы осциллографа по оси напряжения в вольтах.
Ур. запуска, В
0...400
Уровень запуска в зависимости от установки входного делителя.
Запуск фронт
↑ ↓
«ESC»
Запуск восходящим или нисходящим фронтом.
Закончить работу
Выход из режима осциллографа и переход в режим бортового компьютера.
Данные сохраняются в памяти МК для дальнейшего наблюдения на персональном
компьютере из программы «Params32.exe».
Стоп
Один; Пуск
«Пуск» - автоматический запуск
«Один» - однократный запуск при нажатии на кнопку «Set»
0.5; 1; 2; 5;
10; 20; 50;
100; 200; 500
1:1
1:10
1:100
В зависимости от положения переключателя на опциональном кабеле выберите
соответствующую установку. Диапазоны входных напряжений:
1:1
—
0...8 В; 1:10 — 0...80 В; 1:100 — 0...400 В
Дисплей осцилографа
сигнальный
масса
переключатель делителя
1:100
1:10
1:1
разъем МК
вид со стороны
проводов
Внимание!
Запрещено подключать кабель к источнику напряжения свыше 20В
(от пика до пика) при положении переключателя делителя 1:1,
свыше 100В - при делителе 1:10, свыше 400В - при делителе 1:100.
Внимание!
Запрещено подключать непосредственно вход габаритов к
источнику напряжения свыше 20В (от пика до пика) без
использования “
Multitronics
ШП-3”
-
