BESCHRÄNKTE GARANTIE UND

HAFTUNGSBESCHRÄNKUNG FÜR COUGAR NETZTEILE

DER GEX X2 SERIE

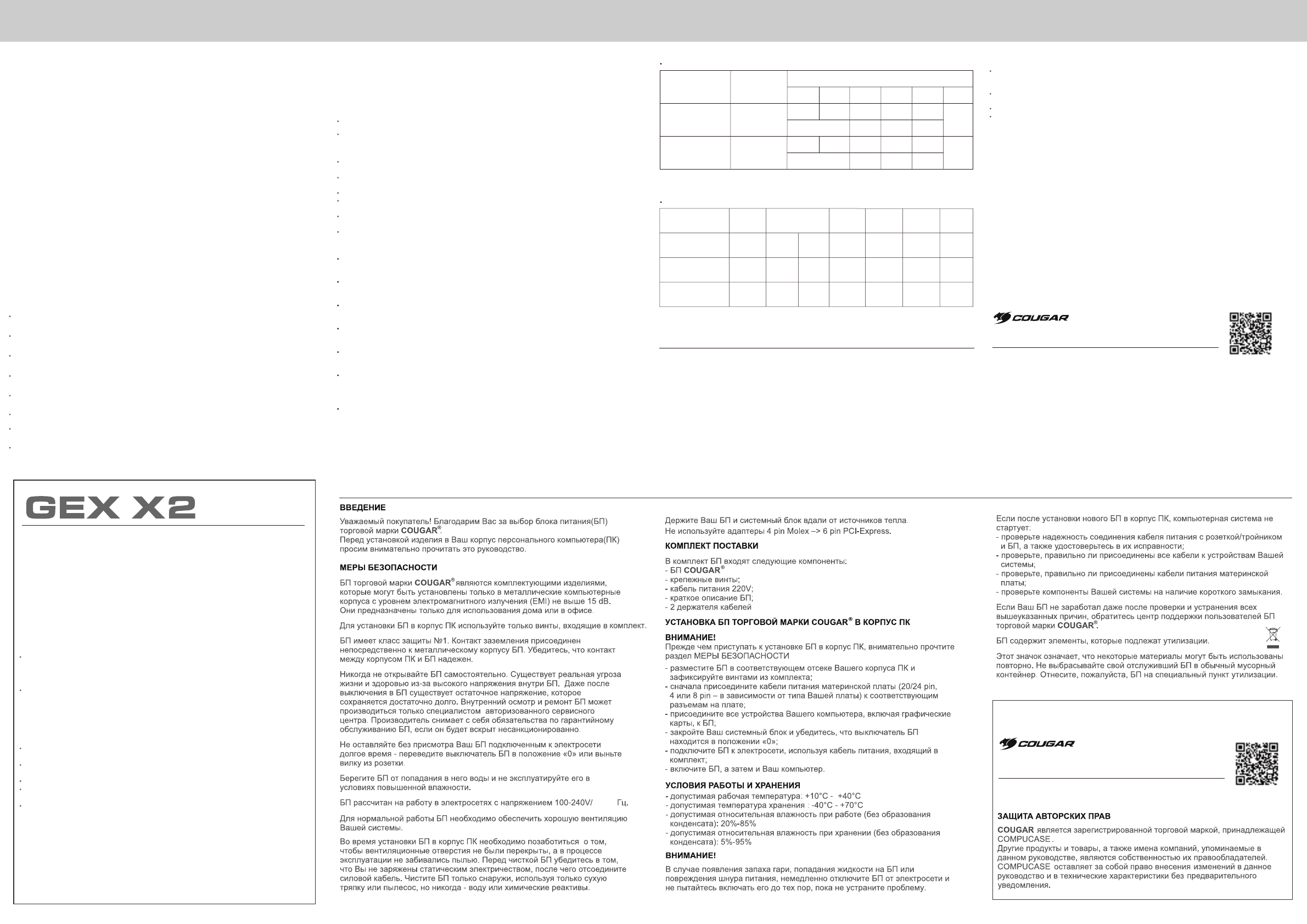

РУССКИЙ ЯЗЫК

German

Anschlüsse

47-63

ИНФОРМАЦИЯ О МЕЖДУНАРОДНОМ СЕРВИСНОМ ЦЕНТРЕ ТОРГОВОЙ

МАРКИ COUGAR:

G E X   X 2   8 5 0

G E X   X 2   1 0 0 0

Main

CPU

24 (20+4)

8 (4+4)

Peripheral

S-ATA

PCI-E

Pin

8 (6+2)

5

4

1

1

2

10

4

1

1

8

1

1

2

10

12VHPWR

12+4

1

1

6

+3.3V

+5V

+12V

Total

-12V

+5Vsb

AC Eingang

DC Ausgangsleistung

AC100-240V~

50-60Hz 13-7A

1000W

20A

20A

100W

999.6W

83.3A

0.3A

3A

AC100-240V~

50-60Hz 12-6A

850W

20A

20A

100W

850W

70.8A

0.3A

3A

3.6W

15W

3.6W

15W

Compucase Enterprise Co.,Ltd.

All rights reserved.  Made in China

COUGAR USA Technical Service

Tel: (833) 256-3778

Mail:rma@compucaseusa.com

www.cougargaming.com

O f f i c i a l   w e b s i t e

Compucase Enterprise Co.,Ltd.

All rights reserved.  Made in China

COUGAR USA Technical Service

Tel: (833) 256-3778

Mail:rma@compucaseusa.com

www.cougargaming.com

O f f i c i a l   w e b s i t e

Einleitung

Warnungen und Sicherheitshinweise

Technische Details und Besonderheiten

Sehr geehrte Kundin, sehr geehrter Kunde, Vielen Dank, dass Sie sich für ein Netzteil der COUGAR®

GEX X2 entschieden haben.Um Fehlern vorzubeugen, lesen Sie bitte das Handbuch vor der

Installation sorgfältig durch.

Sollten Sie weitere Fragen haben, kontaktieren Sie unseren Kundenservice.

Öffnen Sie niemals das Netzteil, denn es besteht Lebensgefahr durch gefährliche Hochspannungen

im Inneren.

Das Netzteil darf nur von autorisiertem Fachpersonal geöffnet werden.

Die Garantie erlischt im Falle eines selbstständigen Öffnens.

Führen Sie keine Arbeiten am Netzteil oder PC durch, solange dieses noch unter Netzspannung steht.

Sie sollten immer den Netzteilschalter auf Position “0“ stellen und danach den Netzstecker vom

Stromnetz trennen.

Das Netzteil ist geeignet für eine Benutzung bei 100-240V~/47-63 Hz und somit universell

einsetzbar.

Die Umgebungstemperatur sollte 40°C nicht überschreiten.

Beim Einbau des Netzteils ist sicherzustellen, dass die Lüftungsschlitze nicht verdeckt werden.

Stecken Sie keine Gegenstände in die Öffnungen des Netzteils. Sorgen Sie dafür, dass Ihr PC nicht

direkt an einer Wärmequelle (z.B. Heizkörper) platziert ist.

Beim Einsatz eines Verlängerungskabels oder einer Mehrfachsteckdosenleiste achten Sie bitte auf

die maximale Durchleitungsfähigkeit, um Kurzschlüsse zu vermeiden.

Wenn Sie Ihr Netzteil reinigen möchten, so trennen Sie dieses vom Stromnetz und bauen es aus.

Achten Sie vor dem Ausbau darauf, dass Sie nicht statisch aufgeladen sind (z.B. durch Teppichböden

oder Wollpullover). Reinigen Sie das Netzteil stets von außen. Benutzen Sie dazu

nur trockene Tücher, niemals Wasser oder Reinigungsmittel Schützen Sie das Netzteil vor

Feuchtigkeit.

Beim Betrieb des Netzteils sind die maximalen Lasten zu beachten.

Die Einzellasten und die Gesamtlasten sollen die im Punkt Ausgangsleistung ausgewiesenen Werte

nicht überschreiten.

Vermeiden Sie auch die Benutzung von Adaptern (z. B. 4Pin Molex auf 6+2Pin PCI-Express).

Unterstützt PCI Express 5.0-Grafikkarten mit 12+4-poligem AnschlussVerbinden Sie den 12VHPWR

mit echten dynamischen Ausgängen mit 200 % Leistungshub

80PLUS Gold-zertifiziertLeistungsumwandlung mit bis zu 91 % Wirkungsgrad, um Ihre

Stromrechnung zu senken

Langlebiger HDB-LüfterLüfter mit hydrodynamischem Lager: Längere Lebensdauer und niedriger

Geräuschpegel

100 % raffinierte japanische KondensatorenHervorragende Komponenten verlängern die

Langlebigkeit des Netzteils.

Vollmodulares NetzteilSchließen Sie nur die Kabel an, die Sie für weniger Kabelsalat und einen

besseren Luftstrom benötigen

Zero-Noise-Modus und Lüfterkurven-TuningFortschrittliche Technologie zur Geräuschminimierung

Kompatibel mit der neuesten PC-TechnologieErstellt für Benutzer mit Multi-Core-CPU-Plattformen

der aktuellen und der nächsten Generation

Einwandfreier Betrieb bei 40°CStarke Leistung bei 40°C Umgebungstemperatur

Installation/Zubehör

Sicherungsfunktionen

Spezifikationen

Bevor Sie mit der Installation beginnen, lesen Sie bitte den Abschnitt „Warnungen und

Sicherheitshinweise“.

Zur Montage benutzen Sie die mitgelieferten Schrauben, da diese über das korrekte

Gewinde verfügen.

Sie benötigen einen Schraubendreher zur korrekten Montage.

Im Lieferumfang befinden sich:

Schrauben zur Netzteilmontage

Netzkabel (Bitte nur das mitgelieferte Netzkabel verwenden. Minderwertiges Netzkabel kann

Netzteil und Ihr PC-System zerstören).

Kurzanleitung inkl. Informationen zur erweiterten Garantie

Einbau des COUGAR® Netzteils:

Platzieren Sie das Netzteil an den vorgesehen Platz innerhalb des Gehäuses und fixieren Sie es

mit den mitgelieferten Schrauben.

Stecken Sie nun zuerst die Stecker für die Mainboardversorgung (20/24 Pin, 4 Pin und evtl.

8 Pin – je nach Mainboardausführung) in die vorgegebenen Steckplätze.

Danach schließen Sie die einzelnen Laufwerke und ggf. die Grafikkarten an das Netzteil an.

Schließen Sie Ihren PC und achten Sie darauf, dass der Netzteilschalter auf der Rückseite die

Position “ 0“ einnimmt.

Stellen Sie nun eine Verbindung zur Stromversorgung her und benutzen Sie dabei das

mitgelieferte Verbindungskabel.

Schalten Sie das Netzteil auf der Rückseite ein und starten Sie danach Ihren PC.

OCP (Überstromschutz)

Sollte die Last auf den einzelnen Leitungen höher sein als angegeben, schaltet das Netzteil

automatisch ab.

UVP (Unterspannungsschutz)

Falls die Spannungen auf den einzelnen Leitungen unter einen gewissen

Toleranzwert fallen, schaltet sich das Netzteil automatisch ab.

OVP (Überspannungsschutz)

Falls die Spannungen auf den einzelnen Leitungen über einen gewissen Toleranzwert steigen,

schaltet sich das Netzteil automatisch ab.

SCP (Kurzschlusssicherung)

Im Falle eines Kurzschlusses verhindert diese Sicherung eine Beschädigung der

Kernkomponenten des Netzteils und der einzelnen Systemkomponenten.

OPP (Überlastschutz)

Wenn das System “überdimensioniert“ ist, also mehr Leistung vom Netzteil beansprucht

wird als es leisten kann, wird diese Sicherung ausgelöst.

OTP (Überhitzungsschutz):

Sollte die Temperatur im Netzteil zu hoch sein, schaltet sich das Netzteil automatisch ab.

Betriebsbedingungen

Arbeitstemperaturbereich: +10°C ~ +40°C
Lagerungstemperaturbereich: -40°C~+70°C
Luftfeuchtigkeit (ohne Kondenswasser) bei Betrieb: 20%~85% relative Luftfeuchtigkeit
Luftfeuchtigkeit (ohne Kondenswasser) bei Lagerung: 5%~95% relative Luftfeuchtigkeit

Ausgangsleistung

G E X   X 2   8 5 0

G E X   X 2   1 0 0 0

Stecker

Fehlerbehebung

WARNUNG:

Arbeiten Sie niemals selber am Netzteil. Selbst nach längerem Nichtgebrauch können immer
noch lebensbedrohliche hohe Spannungen im Inneren auftreten.Lassen Sie Reparaturen immer
nur von autorisiertem Fachpersonal durchführen.
Arbeiten an Stromquellen können zu lebensbedrohlichen Verletzungen führen. Bei Rauchspuren,
beschädigten Kabeln und Einwirkung von Flüssigkeiten ist das Netzteil sofort vom Stromnetz zu
trennen und danach nicht mehr in Betrieb zu nehmen.

Schrauben Sie das Netzteil niemals auf. Im Inneren befinden sich Bauteile, die auch bei längerem

Nichtgebrauch hohe Spannungen aufweisen können.Bitte lassen Sie Reparaturen nur von
autorisiertem Fachpersonal durchführen!
Fehler: Trotz neu installiertem Netzteil startet das System nicht.

Mögliche Ursachen:

Hinweise

Gewährleistung und Angaben zum Hersteller

Überprüfen Sie das Netzkabel und die Stromversorgung der Wandsteckdose

bzw. Mehrfachsteckdosenleiste. Prüfen Sie auch ob die evtl. vorhandene

Mehrfachsteckdosenleiste die erforderliche Leistung liefern kann.

Überprüfen Sie sämtliche Anschlüsse innerhalb des PCs, evtl. sind nicht alle Kabel korrekt

verbunden.

Überprüfen Sie die interne Verkabelung vom Ein/Aus-Schalter des Gehäuses zum Mainboard.

Überprüfen Sie die Komponenten auf evtl. Kurzschlüsse oder Defekte.

Bitte prüfen Sie auch die anderen Komponenten auf Kompatibilität. Oftmals sind

Mainboardchipsätze nicht mit allen Speicher- und/oder Grafikkartenlösungen kompatibel.

Kontaktieren Sie hierzu den jeweiligen Hersteller der Komponente.

Falls Ihr Netzteil immer noch nicht funktioniert obwohl Sie alle hier genannten Fehlerquellen

überprüft haben, setzen Sie sich bitte umgehend mit unserem Kundenservice in Verbindung.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall

entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und

elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der

Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer

Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder

anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen

Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung

die zuständige Entsorgungsstelle.

Für weitere Informationen zur Gewährleistung beachten Sie bitte die Information

 „Beschränkte Garantie und Haftungsbeschränkung für COUGAR Netzteile der GEX X2 Serie“.

Herstellerkontakt:

Rechtliche Hinweise:

Dieses Handbuch wurde von COMPUCASE erstellt und darf ohne vorherige schriftliche
Genehmigung durch die COMPUCASE in keiner Form, weder ganz noch teilweise, vervielfältigt,
weitergegeben, verbreitet oder gespeichert werden. COUGAR® ist eine eingetragene Marke
der Firma COMPUCASE. Andere in dieser Dokumentation erwähnte Produkte- und Firmennamen
können Marken oder Handelsnahmen ihrer jeweiligen Eigentümer sein.
Der Inhalt des Handbuchs und die technischen Daten des Produktes können ohne vorherige
Ankündigung geändert werden. Die Firma COMPUCASE behält sich das Recht vor, Änderungen
bzgl. der technischen Daten ohne vorherige Ankündigung vorzunehmen.

Nach Ablauf der gesetzlich festgelegten Gewährleistung von 24 Monaten gilt auf COUGAR

Netzteile der GEX X2 Serie eine erweiterte beschränkte Garantie von 120 Monaten.

Diese Garantie besteht ab dem Zeitpunkt an dem die gesetzliche Gewährleistung erloschen

ist. Compucase behebt während diesem erweiterten Zeitraum Mängel an COUGAR

Netzteilen, die auf einen Material- und / oder auf Verarbeitungsfehler beruhen.

Während dieses Zeitraums wird das Produkt unter folgenden Bedingungen nach Ermessen

der Compucase repariert oder mit Ersatzteilen instand gesetzt:

Es muss eine datierte Kopie des Kaufbeleges im Servicefall sowie eine Fehlerbeschreibung

vom Kunden beigefügt werden.

Der Käufer muss das beanstandete COUGAR Netzteil beim Fachhändler, bei dem es

erworben wurde, reklamieren. Die Compucase übernimmt keinen direkten Support für

Endkunden. Sollte der Händler nach wiederholter Kontaktaufnahme nicht erreichbar sein,

kann die Compucase direkt kontaktiert werden.

Im Falle eines direkten Supports hat der Endkunde für eine ordnungsgemäße Verpackung

des Produkts zu sorgen und er trägt auch die Kosten für die Sendung an Compucase.

Unfreie Pakete werden nicht angenommen.

Schäden, die durch höhere Gewalt entstanden sind

Begleit- oder Folgeschäden aller Art, die durch die Nutzung oder die nicht mögliche

Nutzung des Netzteils entstanden sind

Schäden, die durch unsachgemäße Benutzung des Netzteils oder durch Fahrlässigkeit

entstanden sind

Verlust von Informationen oder Daten, Software oder Anwendungen

Schäden, die durch das Öffnen oder Modifizieren des Netzteiles ohne vorherige

Zustimmung, entstanden sind

Schäden, die dadurch entstanden sind, dass das Netzteil außerhalb der im beiliegenden

Handbuch beschriebenen technischen Spezifikationen betrieben oder installiert wurde

Die Instandsetzung, der Ersatz oder die Erstattung des Kaufpreises gemäß dieser

ausdrücklich beschränkten Garantie stellen den ausschließlichen Rechtsbehelf für den

Verbraucher dar und werden anstelle aller sonstigen ausdrücklichen oder stillschweigenden

Garantien gewährt.

Die erweiterte beschränkte Garantie für das COUGAR Netzteil gilt nur für den ersten

Endbenutzer oder Verbraucher und ist auf den obigen erweiterten Garantiezeitraum

beschränkt.

Compucase gewährt unter keinen Umständen eine Garantie für
