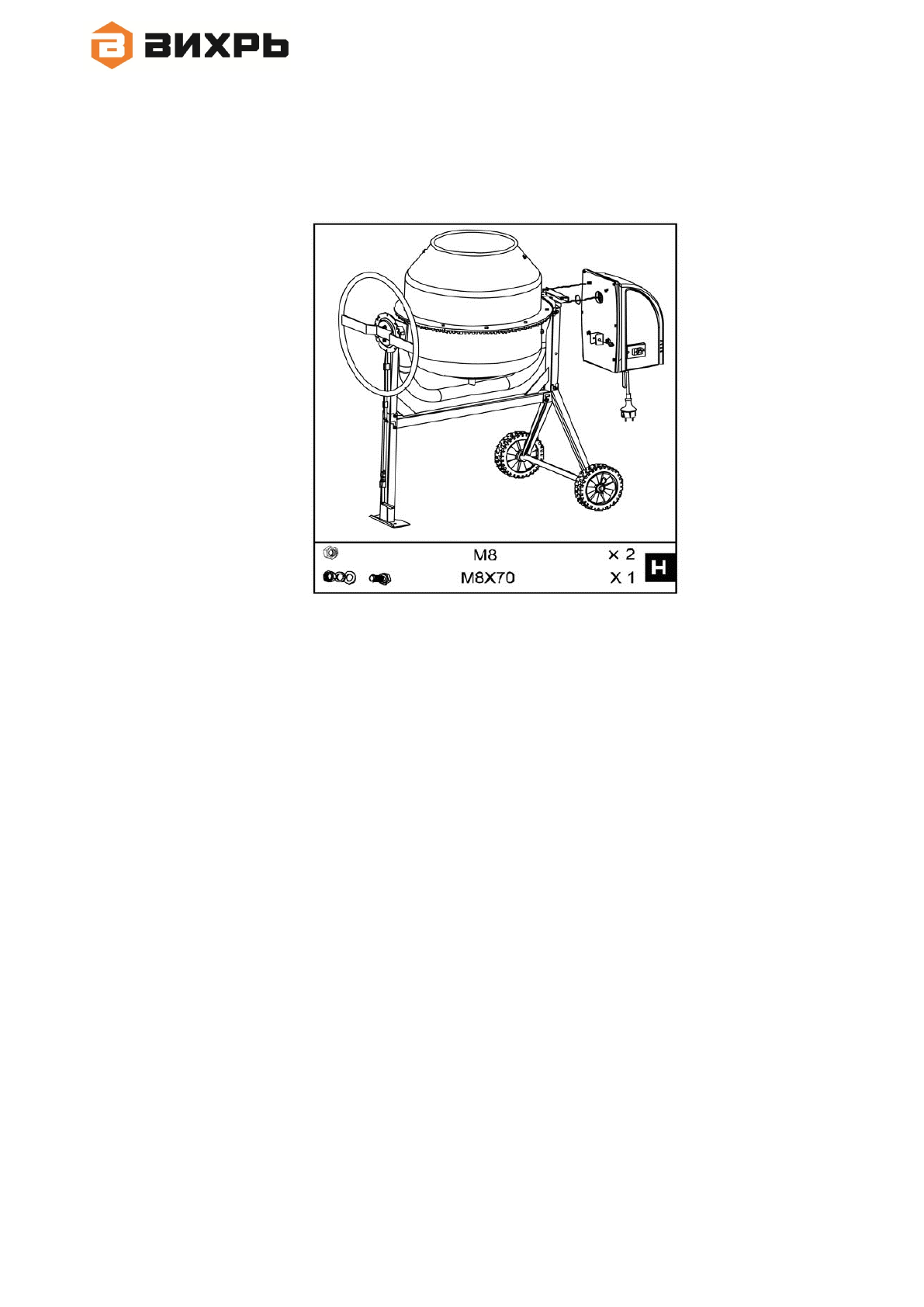

Установка моторного блока
.
Совместив монтажные отверстия, соедините моторный блок с
валом барабана. Вставьте два болта М8*70 в отверстия корпуса
двигателя и закрепите гайками М8 на раме. Закрепите двигатель на
валу.
Рис.
1
1 Установка моторного блока
Установка моторного блока (для БМ
-63).
Выровняйте шпоночные пазы, сдвигая блок двигателя на вал
шестерни. Закрепите блок с рамой двумя болтами
M8x
25 и одним
М8Х55 с шайбами как на рисунке 1
1
.
8.
ЭКСПЛУАТАЦИЯ
Включение/ выключение
бетономешалки.
Нажмите зеленую кнопку выключателя на блоке двигателя для
включения бетономешалки. Для выключения
–
нажмите красную
кнопку выключателя.
Наклон бака
Приводимая в действие пружиной поворотная рукоятка
обеспечивает надежную фиксацию барабана в положениях хранения,
работы и выгрузки.
Бак фиксируется в этих положениях при помощи зубцов на
поворотной рукоятке, которые входят в зацепление с пазами на
фиксирующем диске. Чтобы наклонить бак надо оттянуть на себя
поворотную рукоятку, чтобы разъединить зацепление. Это позволяет
поворачиваться рукоятке и баку в одном направлении.
Содержание
- 5 Содержание
- 6 ОБЩИЕ СВЕДЕНИЯ; Общий объём закладываемой смеси должен составлять 50; ПРАВИЛА БЕЗОПАСНОСТИ; эти указания до того, как приступите к работе с бетономешалкой.
- 7 Проверка устройства; Не допускается работа при любых неисправностях устройства!; Безопасность рабочего места.
- 10 ЗНАКИ БЕЗОПАСНОСТИ
- 11 КОМПЛЕКТЦИЯ
- 12 ОБЩИЙ ВИД
- 13 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 14 СБОРКА; пакетах с крепежом, соответствующим при сборке данного узла.; Сборка рамы; Установка стойки Рис.
- 15 Сборка нижнего полубака.; Установка нижнего полубака; Лопасти для размешивания
- 16 Установка лезвий; Установка верхнего полубака
- 17 Установка поворотного колеса; Установите стопорную пластину на вал большого диаметра со; Поворотное колесо
- 18 Установка моторного блока; Установка моторного блока (для БМ
- 19 автоматически выключается при охлаждении двигателя.; Выгрузка
- 23 ГАРАНТИЙНЫЙ ТАЛОН
- 24 СЕРВИСНЫЕ ЦЕНТРЫ
