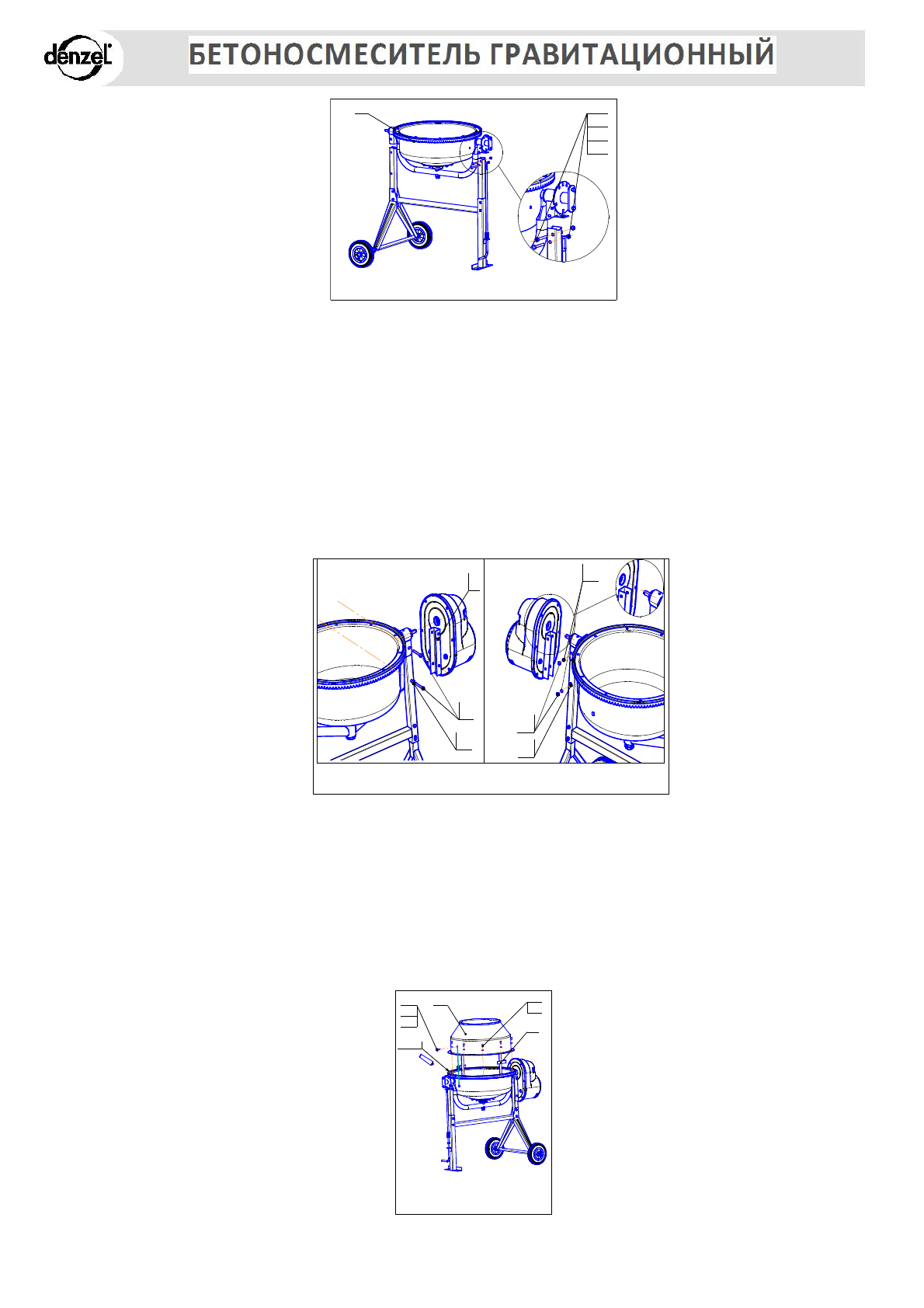

9.5 Обратите внимание на то, как расположена лыска (прямая часть) в цилиндрическом, посадочном,
отверстии выглядывающей ступицы шкива. Выставите приблизительно в таком же положении и лыску
приводного вала, это удобнее сделать, прокручивая дно смесительного барабана. После того как вал привода
будет сориентирован, установите на него привод поз.6, введя конец приводного вала в посадочное отверстие
шкива электропривода до упора в стойку рамы. Следите за тем, чтобы П - образный профиль электропривода
охватывал правый кронштейн основания и стойку.
Совместите отверстия кронштейна электропривода с отверстиями в стойке рамы и отверстиями правого
кронштейна основания.
В совмещенные отверстия вставьте болты поз.19. При установке нижнего болта в образовавшиеся зазоры между
П - образным профилем электропривода, в нижней его части, и стойкой рамы установите на болт шайбы поз.25,
это позволит Вам избежать смятия П – образного профиля электропривода в нижней его части.
Далее с обратной стороны, на резьбовую часть болтов надеваем пружинные шайбы поз.23 и заворачиваем
гайки поз.22.
6
Рис.7
19
25
25
22
23
6
Рис.7
19
25
25
22
23
9.6 Вывернуть из основания десять болтов М6 с шайбами поз.11 поз.12. На поверхность дна нанести слой
герметика. (ровным слоем по всей поверхности фланца). На дно сверху установить воронку поз.10,совместить
отверстия.
Боковые отверстия для крепления лопастей должны быть вертикальны друг над другом, на одной линии.
Затем, через шайбы поз.12, закручиваем болты поз.11 обратно в венец зубчатый, скрепляя между собой воронку,
дно и зубчатый венец. Излишки герметика убираем тряпкой. Внутрь барабана смесительного помещаем лопасти
поз.7. Снаружи, через отверстия в смесительном барабане и стойках лопасти, вставляем болты поз.20 и
устанавливаем шайбы поз.23, заворачиваем гайки поз.22.Сферическая головка болтов для крепления лопастей
должна находиться с лицевой стороны смесительного барабана.
Рис.8
герметик
20
22
23
11
12
10
7
Рис.8
герметик
20
22
23
11
12
10
7
