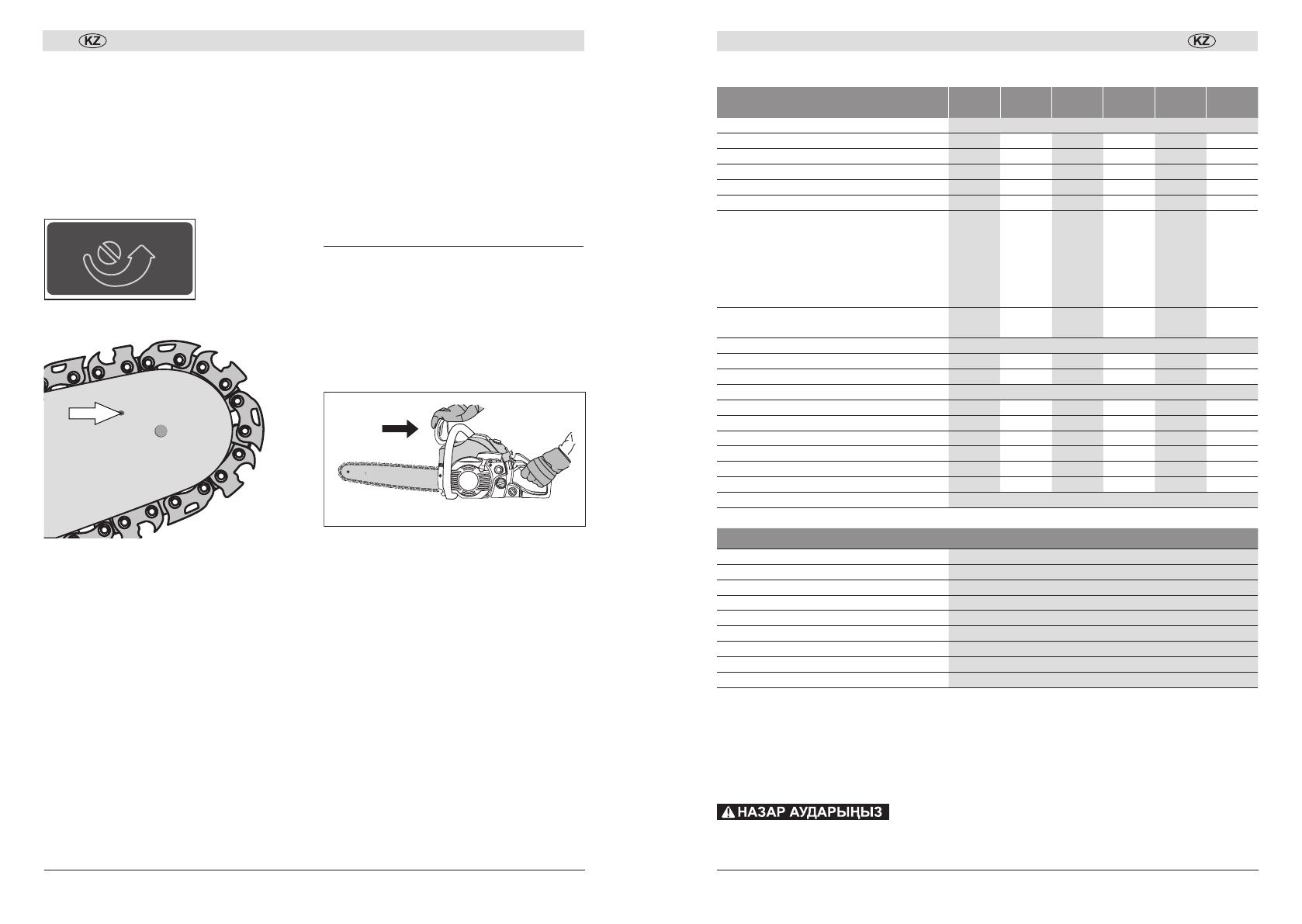

Пайдалану жөніндегі нұсқау

  |

24

www.zubr.ru

жұмысын тексеріңіз. Бұл әрекетті орындау үшін

тізбекті  аралауды  жүргізіп,  шинаның  шетін

15-20  см  қашықтықта  жіберетін  етіп,  жоғары

жылдамдықтағы  жарық  бетінің  үстінен  ұстаңыз.

Майлау  жүйесі  бетінде  пайда  болған  жағдайда

майлау жүйесі қалыпты жұмыс істейді.
Жанармайдың  майлануы  үшін  май  шығыны

бұрандамен реттеледі. Винтті сағат тіліне қарсы

бұрау кезінде май шығыны азаяды, сағат тіліне

қарсы  бұрау  кезінде  (денедегі  MAX  және  MIN

таңбалары) жоғарылайды.

MIN

MAX

Шинаның  бағыттағыш  шнурын  майлауыш

көмегімен шинаның тесікшесінен майлаңыз.

Осы  зақымдану  кепілдемелік  шарттармен  қа-

растырылмайды.

Ескерту!

  Араны  майсыз  қолдану

–

  бұл  оның

ара  шынжыр  майлау  жүйесінің  зақымдануымен

бірге  бағытталуына  кедергі  жасайды.  Осы  ақау

кепілдемелікпен қарастырылмайды.
Жұмысқа дайындалыңыз:

`

қажетті киімді киіңіз – ұзын шалбар мен жабық

аяқ-киім.  Жалаң  аяқ  және  ашық  аяқ-киіммен

жұмыс істеуге тиым салынады;

`

жұмыс  барысында  сақтау  шараларын–

бетпердені,

қалқаншаны,

көзілдірікті,

құлаққапты,  касканы  (ағашты  аралағанда)

ескеріңіз;

`

3  м  қашықтықта  аралау  кезінде  балалар

мен  жануарлардан  аулақ  ұстаңыз,  орманды

аралағанда  20  м  қашықтықта  олар  алшақ

болсын;

`

араның майлау жүйесінде май бар

екендігіне көз жеткізіңіз;

`

даяр  затта  шегенің,  бұрандалы  шегенің

және  бөтен  заттардың  жоқтығына  көз  жет-

кізіңіз,  өйткені,  олар  ара  шынжырының

зақымдануына  және  араның  алға  қарай  ке-

туіне әкеледі;

`

аралау кезінде (орманды аралағанда) барлық

заттарды  зақымданбауы  мен  араланған

объектінің  оларға  құламауы  үшін  алшақ

қойыңыз.

Жұмыс реті

Суық қозғалтқышты іске қосу үшін:

`

3  метр  қашықтықтан  кем  емес  құю  орнынан

алшақ қойыңыз;

`

араны  жерге  қойыңыз.  Ара  шынжырының

төңірегінде  дене  мүшесі  және  бөтен  заттар

болмағандығына көз жеткізіңіз.

`

3

 рычагты II күйіне ауыстырыңыз;

II күй.

Тежеуіш басылмаған, ара шынжыры оқшауланбаған.

`

9

 жану ажыратқышын «I» күйіне ауыстырыңыз;

`

карбюраторды  жанармаймен  5-7  рет  перне-

лерді

13

  жанармай  сорғышына  басу  арқылы

тартыңыз;

`

10

 рычаг арқылы карбюратор жетегін орташа

күйге ауыстырыңыз;

`

іске  қосылуды  жеңілдету  үшін

15

  декомпрес

-

сионды  клапанды  (Сіздің  моделіңізде  бар

болса) қосыңыз;

`

стартердің

5

  тұтқасын  саңылауды  тандау

үшін  кенеттен  оны  тартыңыз.  Созылған  тро

-

ста  тұтқаны  жібермеңіз

–

  оны  байсалды

қайтарыңыз ;

`

қозғалтқышты  алғаш  рет  «іске  қосқаннан

кейін»

10

 рычагты басыңыз.

11

 жанармай бар

екендігін  бақылайтын  пернені

БАСПАҢЫЗ

.

Іске қосуды 3-5 рет қайта іске қосыңыз.

`

Егер  де  қозғалтқыш  әлі  де  істемесе,

12

пернені  басыңыз  және

11

  пернесі  жанармай

бар екендігін тексерерін пернені басу арқылы

әрекетті қайталаңыз.

Бензинді шынжырлы ара

|

21

www.zubr.ru

Техникалық сипаттамасы

Параметр

ПБЦ-37

35п

ПБЦ-38

35п

ПБЦ-40

40п

ПБЦ-45

40п

ПБЦ-49

45дп

ПБЦ-56

45дп

Қозғалтқыш түрі

бір цилиндрлі, екі тактты, ауа салқындатқыш

Қозғалтқыш көлемі, см

3

37

37.2

40.1

45

49.3

56

Қозғалтқыштың атаулы қуаты*, кВт / л.с.

1.2 / 1.6

1.4 / 1.9

1.5 / 2.0

1.8 / 2.4

2.2 / 3

2.4 / 3.3

Сығымдану деңгейі

7.5:1

7.5:1

7.5:1

8.0:1

7.5:1

8.0:1

Бос жүрістегі айналу жиілігі, мин

-1

3000

3000

3100

3200

3200

3000

Айналудың максималды жиілігі, мин

-1

10800

10800

10800

10800

12500

12500

Ара шынжырының түрі:

`

қадам

`

саңылау

`

түйіндер саны

`

ЗУБР артикулі

3/8"

0.050"

53

70301-35

3/8"

0.050"

53

70301-35

3/8"

0.050"

57

70301-40

0,325"

0.058"

66

70302-40

0,325"

0.058"

72

70302-45

0,325"

0.058"

72

70302-45

Шина ұзындығы, мм/дюймы (ЗУБР артикулі)

350 / 14

(70201-35)

350 / 14

(70201-35)

400 / 16

(70201-40)

400 / 16

(70202-40)

450 / 18

(70202-45)

450 / 18

(70202-45)

Шынжыр тежеуішінің іске қосылу уақыты

0.12

Жанармай багінің сыйымдылығы, л

0.31

0.39

0.39

0.55

0.55

0.55

Май багінің сыйымдылығы, л

0.21

0.21

0.21

0.26

0.26

0.26

Праймер (жанармайды тарту)

бар

Декомпрессионды клапан

жоқ

жоқ

жоқ

жоқ

бар

бар

Дыбыс қуатының деңгейі, дБ

114

114

114

113

115

116

Дыбыс қысымының деңгейі (k=3), дБ

98

101

100

99

99

100

Орташа квадратты діріл тездеткіші (k=1.5), м/с

2

6.1

8.4

10.1

12.1

11.8

11.8

Улы заттың шығуы

Евро1

Евро1

Евро1

Евро1

Евро1

Евро1

Салмағы өнімнің / жеткізу, кг

5 / 7

5 / 7

5 / 7

6 / 8

6 / 8

7 / 8

Қызмет көрсету мерзімі, жыл

5

Жиынтықтау

Ара

1 дана

Шынжырлы ара

1 дана

Шынжыр бағыттауышы (шина)

1 дана

Сақтау былғары

1 дана

Құбыр текті кілт/бұрауыш

1 дана

Араластыруға арналған ыдыс

1 дана

Стартердің қосымша орауышы**

1 дана

Қауіпсіздік жөніндегі нұсқаулық

1 нұсқа

Пайдалану жөніндегі нұсқаулық

1 нұсқа

Тасымалдау кезінде құралдың және бұйымдар жиынтығының зақымданбағандығына

көз жеткізіңіз.

* Қозғалтқыш көрсетiлген номинал қуат – SAE J1349 / ISO 1585 стандартқа сәйкес өлшенген (айналым көрсетiлген күйiнделер)

үйреншiктi  сериялы  қозғалтқыш  орта  қуат  бұл.  Сериялы  шығарылатын  қозғалтқыштарды  нақты  қуат  шама  мүмкiн  бұдан

ерекшелену. Нақты қозғаушының қуаттылығы, үлгiге орнатылған, жұмыс жылдамдығы, тағы басқа параметрлердiң қоршаған

ортаның шарттарынан мүмкiн бағынышты болу

** ауыстыру үшін қызмет көрсету орталығына хабарласыңыз
