Пила цепная бензиновая

|

  |

4

5

Инструкции

по применению

Устройство

1

  Цепь пильная

2

  Направляющая цепи (шина)

3

  Крышка маслобака смазки цепи

4

  Рукоятка тормоза

5

  Дополнительная рукоятка

6

  Рукоятка стартера

7

  Крышка топливного бака

8

  Гайка крепления воздушного фильтра

9

  Выключатель зажигания

10

  Рукоятка управления воздушной заслонкой

11

  Клавиша управления подачей топлива

12

  Клавиша блокировки

13

  Кнопка насоса подкачки топлива

14

  Гайки натяжителя цепи

15

  Зубчатый упор

16

  Ведущая звездочка

17

  Отверстия направляющей

18

  Шпильки

19

  Крышка механизма натяжителя

20

  Винт натяжителя

Пила  цепная  представляет  собой  изделие  для

пиления  древесины,  состоящее  из  двигателя

внутреннего  сгорания,  механизма  привода  и

блокировки  пильной  цепи  и  самой  цепи  с  на

-

правляющей (далее

–

 шина).

Двигатель  внутреннего  сгорания

–

  одноцилин

-

дровый,  двухтактный,  бензиновый,  карбюратор

-

ный, с объединенной системой питания и смазки.
Коленчатый вал, приводимый во вращение воз

-

вратно-поступательным  движением  поршня,

передает  крутящий  момент  на  звездочку  при

-

вода  цепи.  Вращение  звездочки  перемещает

пильную цепь вдоль направляющей.
Между  коленчатым  валом  двигателя  и  приво

-

дной  звездочкой  установлена  центробежная

муфта  сцепления:  на  холостых  оборотах  заце

-

пления  не  происходит  и,  соответственно,  пиль

-

ная цепь не движется. При повышении оборотов

двигателя  колодки  расходятся  и  входят  в  заце

-

пление с барабаном муфты

–

 вращение начина

-

ет передаваться на привод пильной цепи.
Смазка пильной цепи осуществляется системой

принудительной подачи масла.
Система  зажигания  состоит  из  маховика

с  индукционным  элементом,  блока  зажигания,

вырабатывающего  высоковольтный  импульс,

и свечи зажигания.

Для  облегчения  запуска  служит  декомпрес

-

сионный клапан: при нажатии клапана снижа

-

ется  степень  сжатия  в  цилиндре  и,  соответ

-

ственно,  сопротивление  движению  поршня.

После  запуска  клапан  возвращается  в  исход

-

ное положение автоматически.
Пила оснащена системой защиты

оператора при работе:

`

при отскоке пилы мгновенно срабатывает ос

-

новной тормоз цепи. Его также можно исполь

-

зовать  принудительно  в  случае  необходимо

-

сти экстренной остановки цепи;

`

при  работе  двигателя  на  холостом  ходу  (при

отпущенной клавише управления подачей то

-

плива) пильная цепь также останавливается.

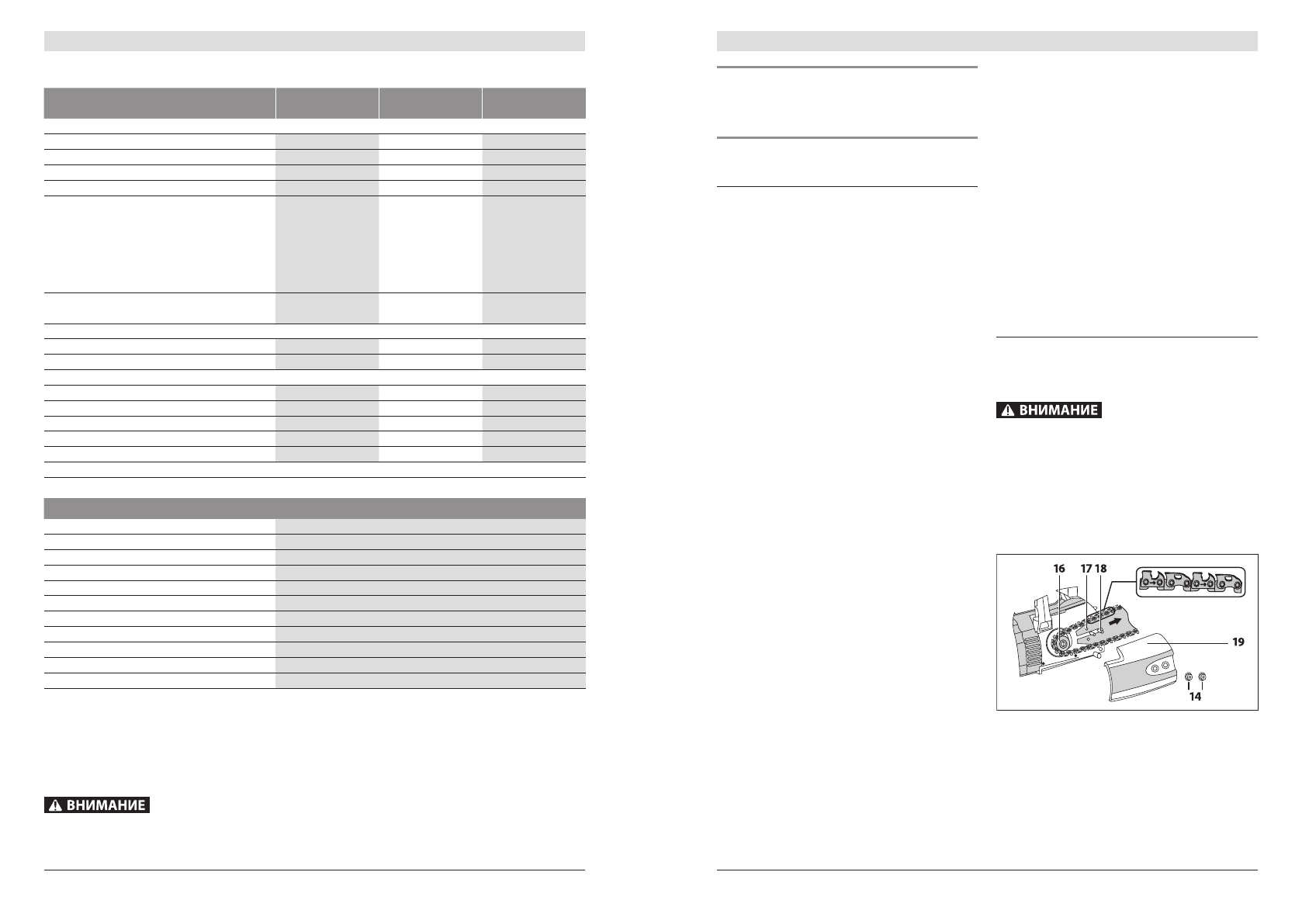

Сборка

Установите пильную цепь в следующем порядке:

`

оденьте защитные перчатки;

Пильная  цепь  остро  заточена.  Для  защиты

рук  при  установке  пильной  цепи  произво

-

дите операции только в перчатках.

`

переведите рукоятку

4

 на себя в положение II

(разблокировано);

`

отверните винт крепления крышки

натяжителя

19

;

`

отверните две гайки

14

 и снимите крышку

19

;

`

наденьте на шину

2

 пильную цепь

1

 так, что

-

бы режущая кромка была направлена  сторо

-

ну движения цепи (в соответствии с обозначе

-

нием направления движения на самой цепи);

`

наденьте  свободную  часть  пильной  цепи

на  ведущую  звездочку

16

  так,  чтобы  отвер

-

стия цепи совпали с зубьями звездочки;

`

установите  шину  вырезом  на  шпильки

18

и  совместите  отверстия

17

  с  ответными

выступами натяжителя;

Убедитесь, что на изделии и комплекте принадлежностей отсутствуют повреждения,

которые могли возникнуть при транспортировании.

Технические характеристики

Артикул

ПБЦ-М370 35п

ПБЦ-М450 40п

ПБЦ-М560 45п

Тип двигателя

одноцилиндровый, двухтактный, воздушного охлаждения

Объем двигателя, см

3

37

45

54.6

Номинальная мощность двигателя*, кВт / л.с.

1.2 / 1.6

1.6 / 2.2

2.1 / 2.86

Частота вращения холостого хода, мин

-1

3000

3000

3000

Максимальная частота вращения, мин

-1

11500

11500

11500

Тип пильной цепи:

   –

 шаг

   –

 паз

   –

 количество звеньев

   –

Артикул ЗУБР

3/8

"

0.050

"

53

70301-35

0.325

"

0.058

"

66

70302-40

0.325

"

0.058

"

72

70302-45

Длина шины, мм/дюймы (артикул ЗУБР)

350 / 14 (

70201-35

)

400 / 16 (

70202-40

)

450 / 18 (

70202-45

)

Время срабатывания тормоза цепи, с

0.12

Емкость топливного бака, л

0.31

0.56

0.56

Емкость масляного бака, л

0.21

0.28

0.28

Праймер (подкачка топлива)

есть

Уровень звуковой мощности, дБ

114

113

116

Уровень звукового давления (k=3), дБ

98

99

100

Среднеквадратичное виброускорение (k=1.5), м/с

2

6.1

12.1

11.8

Токсичность выхлопа

Евро1

Евро1

Евро1

Масса изделия / в упаковке, кг

5 / 6

6 / 7

6 / 7

Срок службы, лет

5

Комплектация

Пила

1 шт.

Цепь пильная

1 шт.

Направляющая цепи (шина)

1 шт.

Кожух защитный

1 шт.

Ключ трубчатый/отвертка

1 шт.

Емкость для смешивания

1 шт.

Зубчатый упор

1 шт.

Ключ имбусовый

2 шт.

Дополнительная катушка стартера**

1 шт.

Инструкции по безопасности

1 экз.

Руководство по эксплуатации

1 экз.

* Указанная номинальная мощность двигателя – это средняя мощность стандартного серийного двигателя (при указанных

оборотах), измеренная согласно стандарту SAE J1349/ ISO 1585. Фактическая мощность серийно выпускаемых двигателей

может отличаться от этой величины. Фактическая мощность двигателя, установленного на модели, может зависеть от рабо

-

чей скорости, условий окружающей среды и других параметров.

** для замены обратитесь в сервисный центр.
