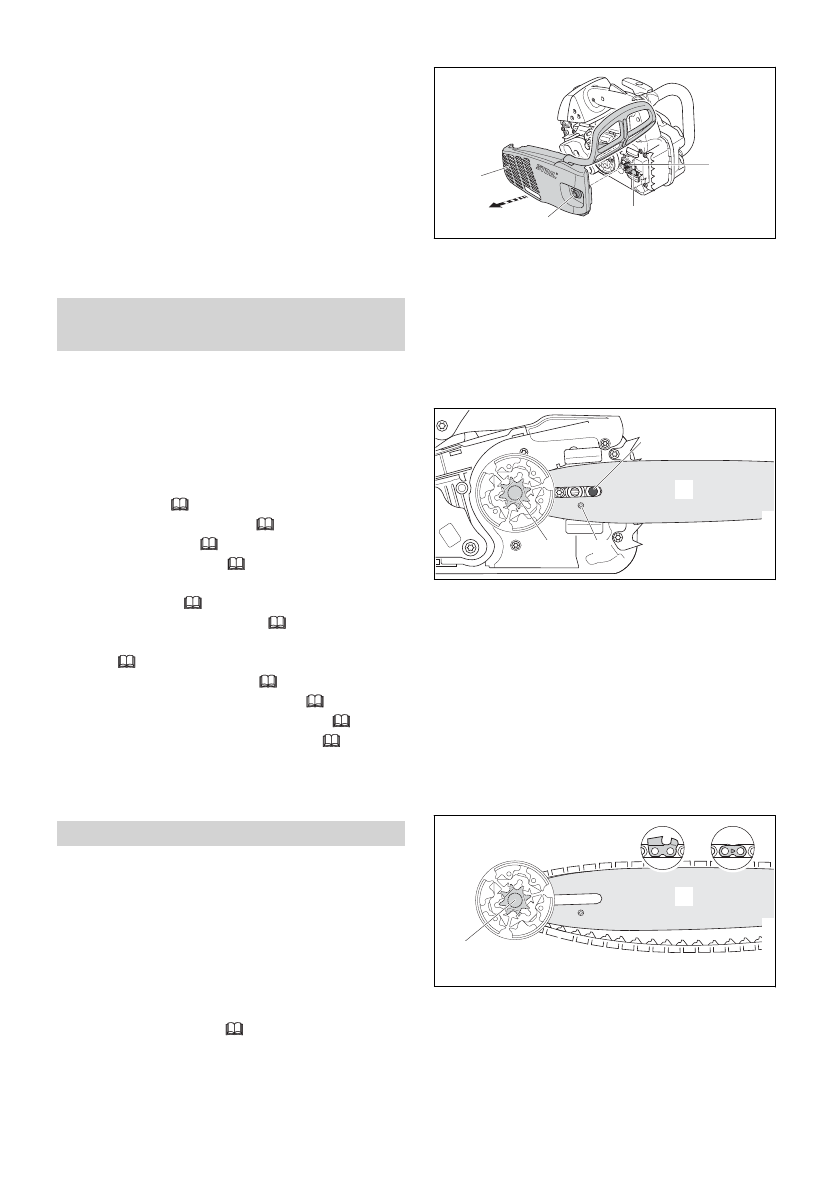

система безопасности выходит из строя.

Это чревато тяжелыми травмами.

► Выполнять техобслуживание и ремонт

направляющей шины и пильной цепи в

соответствии с описанием в настоящем

руководстве по эксплуатации.

■ При очистке или техобслуживании пильной

цепи пользователь может порезаться об

острые зубья. Возможно травмирование

пользователя.

► Носить рабочие перчатки из прочного

материала.

5

Подготовка мотопилы к

эксплуатации

5.1

Подготовка мотопилы к

эксплуатации

Каждый раз перед началом работы необхо‐

димо выполнить следующее.

► Убедиться в надлежащем состоянии сле‐

дующих узлов:

–

мотопила,   4.6.1.

–

направляющая шина,   4.6.2.

–

пильная цепь,   4.6.3.

► Очистить мотопилу,   15.1.

► Выполнить монтаж направляющей шины и

пильной цепи,   6.1.1.

► Подтянуть пильную цепь,   6.2.

► Залить адгезионное масло для пильной

цепи,   6.3.

► Проверить тормоз цепи,   10.4.

► Заправка мотопилы топливом,   8.2.

► Проверить элементы управления,   10.5.

► Проверить систему смазки цепи,   10.6.

► Если указанные работы выполнить невоз‐

можно: не использовать мотопилу и обрат‐

иться к дилеру STIHL.

6

Сбор мотопилы

6.1

Монтаж и демонтаж направ‐

ляющей шины и цепи пилы

6.1.1

Монтаж направляющей шины и

пильной цепи

Сочетания направляющей шины и пильной

цепи, соответствующие звездочке и пригод‐

ные для использования, указаны в техниче‐

ских характеристиках,   20.1.

► Остановить двигатель и отпустить тормоз

цепи.

3

1

2

4

0000-GXX-7577-A0

► Отвернуть гайку (1) против часовой стрелки

настолько, чтобы можно было снять крышку

звездочки (2).

► Снять крышку звездочки (2).

► Натяжной винт (3) поворачивать против

часовой стрелки, пока пружинная задвижка

(4) не будет прилегать к корпусу с левой

стороны.

7

8

5

6

0000-GXX-7553-A0

► Установить направляющую шину на мото‐

пилу так, чтобы были выполнены следую‐

щие условия.

–

Винт с буртиком (5) вошел в продольное

отверстие направляющей шины (6).

–

Цапфа пружинной задвижки (4) нахо‐

дится в отверстии (8) направляющей

шины (6).

Ориентация направляющей шины (6) не

играет роли. Надпись на направляющей

шине (6) может быть перевернутой.

7

6

0000-GXX-7569-A0

► Уложить пильную цепь по периметру звез‐

дочки (7) так, чтобы ведущие звенья пиль‐

ной цепи вошли в зацепление с зубьями

звездочки (7).

pyccкий

5 Подготовка мотопилы к эксплуатации

12

0458-568-1821-B
