SV - 6

I.

Mothåll

: anordning som installerats

framför svärdets monteringspunkt som

fungerar som en stödpunkt vid kontakt

med ett träd eller med en stam.

J.  Mothållskydd

: anordning för skydd av

mothållet och ska användas under rörelsen,

transporten eller förvaringen av apparaten.

Det här skyddet ska tas bort under arbetet.

K.

Svärdskydd

: anordning för kedjesågen

som täcker svärdet och ska användas

under rörelsen, transporten eller

förvaringen av apparaten.

4.  MONTERING

 VIKTIGT

  Säkerhetsföreskrifter som

ska följas beskrivs i kap. 2. Respektera

noggrant de här anvisningarna för att

inte riskera allvarliga risker eller faror.

Av lagrings- och transportskäl har inte vissa

apparatkomponenter fabriksmonterats. Avlägsna

emballaget och montera komponenterna

enligt de följande instruktionerna.

  Uppackningen och slutförandet av

monteringen ska utföras på en plan och

stabil yta, med utrymme som är tillräckligt

för att flytta apparaten och emballagen

med hjälp av lämpliga utrustningar.

Använd inte maskinen innan du avslutat

anvisningarna i avsnittet "MONTERING".

 4.1  KOMPONENTER FÖR MONTERINGEN

I emballaget finns de komponenter som ska

monteras och som anges i följande tabell:

Beskrivning

Svärd med svärdskydd

Kuggkedja

Nyckel (sitter under apparatens

undre del) (Fig. 1.M)

Fil för slipning av kedja

Dokument

 4.1.1

Uppackning

1.

Öppna emballaget försiktigt och se till

att inga komponenter tappas bort

2.

Läs  dokumentationen som finns inuti

lådan, inklusive bruksanvisningen.

3.

Ta upp alla omonterade delar ur lådan.

4.

Packa upp maskinen.

5.

Kassera lådan och emballaget i

enlighet med lokala bestämmelser.

 4.2  MONTERING AV SVÄRDET

OCH KUGGKEDJAN

  Bär alltid kraftiga arbetshandskar vid

hantering av svärdet och kedjan. Var alltid

väldigt försiktig vid hantering av svärdet

och kedjan så att man inte utsätts för risker

eller påverkar maskinens effektivitet. Om

du har frågor, kontakta din återförsäljare.

  Utför alla arbetsuppgifter

med släckt motor.

  Innan svärdet monteras, se till att

kedjans broms inte kopplats (avs. 5.7).

1.

Skruva loss muttrarna (Fig. 3.A) och

ta bort kopplingens kåpa (Fig. 3.B), för

att nå kedjehjulet och svärdets säte.

2.

Ta bort distanshållaren i plast (Fig.

3.C). Den här distanshållaren används

endast för transport av emballerad

apparat och får inte användas sedan.

3.

Montera svärdet (Fig. 4.A) genom att sätta

i pinnskruvarna (Fig. 4.B) i öppningen (Fig.

4.C) och trycka det bakåt på maskinen.

4.

Montera kedjan (Fig. 5.A) runt kedjehjulet

(Fig. 5.B) och längs svärdets spår

(Fig. 5.C), och se till att respektera

rörelseriktningen (Fig. 5.D).

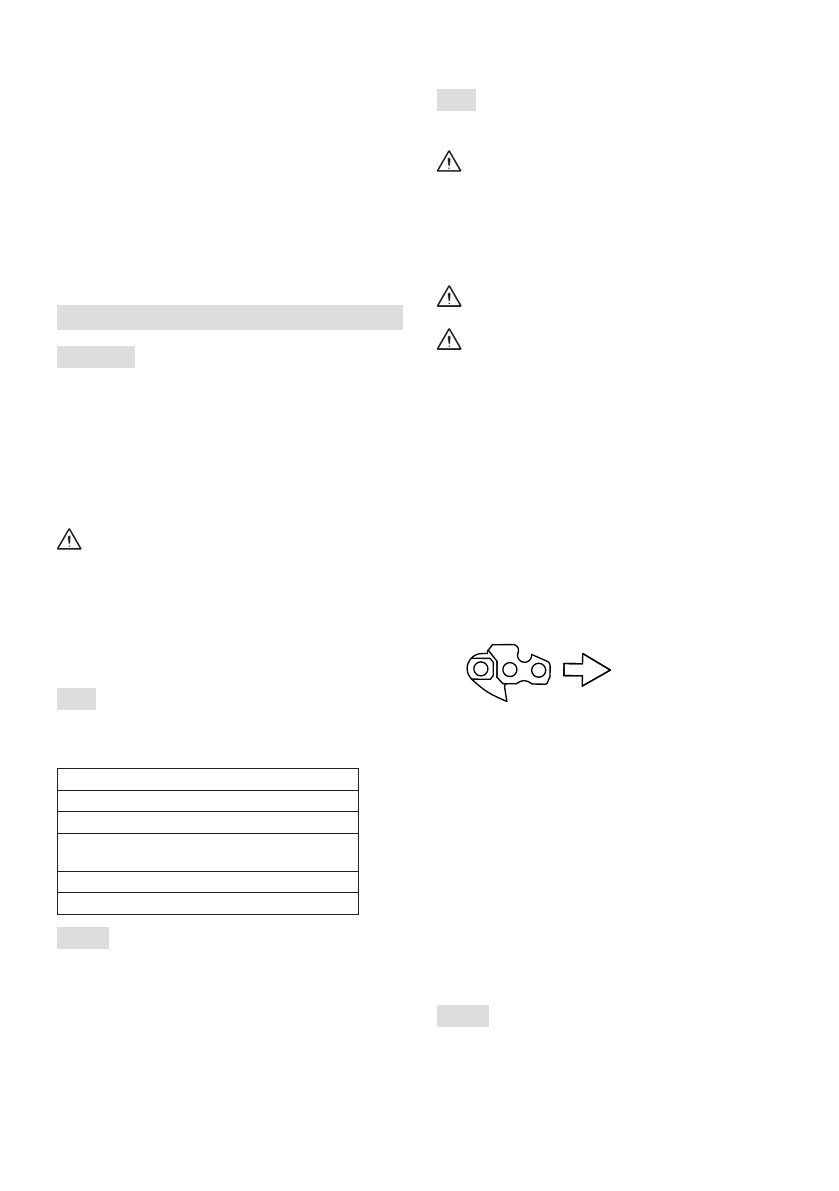

Kedjans

rörelseriktning

Om spetsen på svärdet har ett noshjul,

se till att kedjans drivlänkar har satts i

riktigt i  noshjulets öppningar (Fig. 6).

5.

Kontrollera att kedjespännartappen

(Fig. 7.A) har satts i riktigt i motsvarande

hål på svärdet. I annat fall, använd en

skruvmejsel för kedjespännarskruven (Fig.

7.B), tills tappen har skruvats i riktigt.

6.

Montera tillbaka kåpan utan att

dra åt muttrarna riktigt.

7.

Använd kedjespännarskruven (Fig. 8.A)

tills du uppnår rätt spänning på kedjan.

8.

Genom att hålla svärdet lyft, dra åt

kåpans muttrar ända in med hjälp

av nyckeln som ingår (Fig. 9).

 4.2.1

Kontroll av kedjans spänning

Kontrollera kedjans spänning.

Spänning är riktig när länkarna inte

hoppar ur spåret när du håller i kedjan

på mitten av svärdet (Fig. 10).
