14



6.

Наденьте  прижимную  крышку  шины  удерживая  при  этом

цепь в натяжении и затяните гайки прижимной крышки шины.

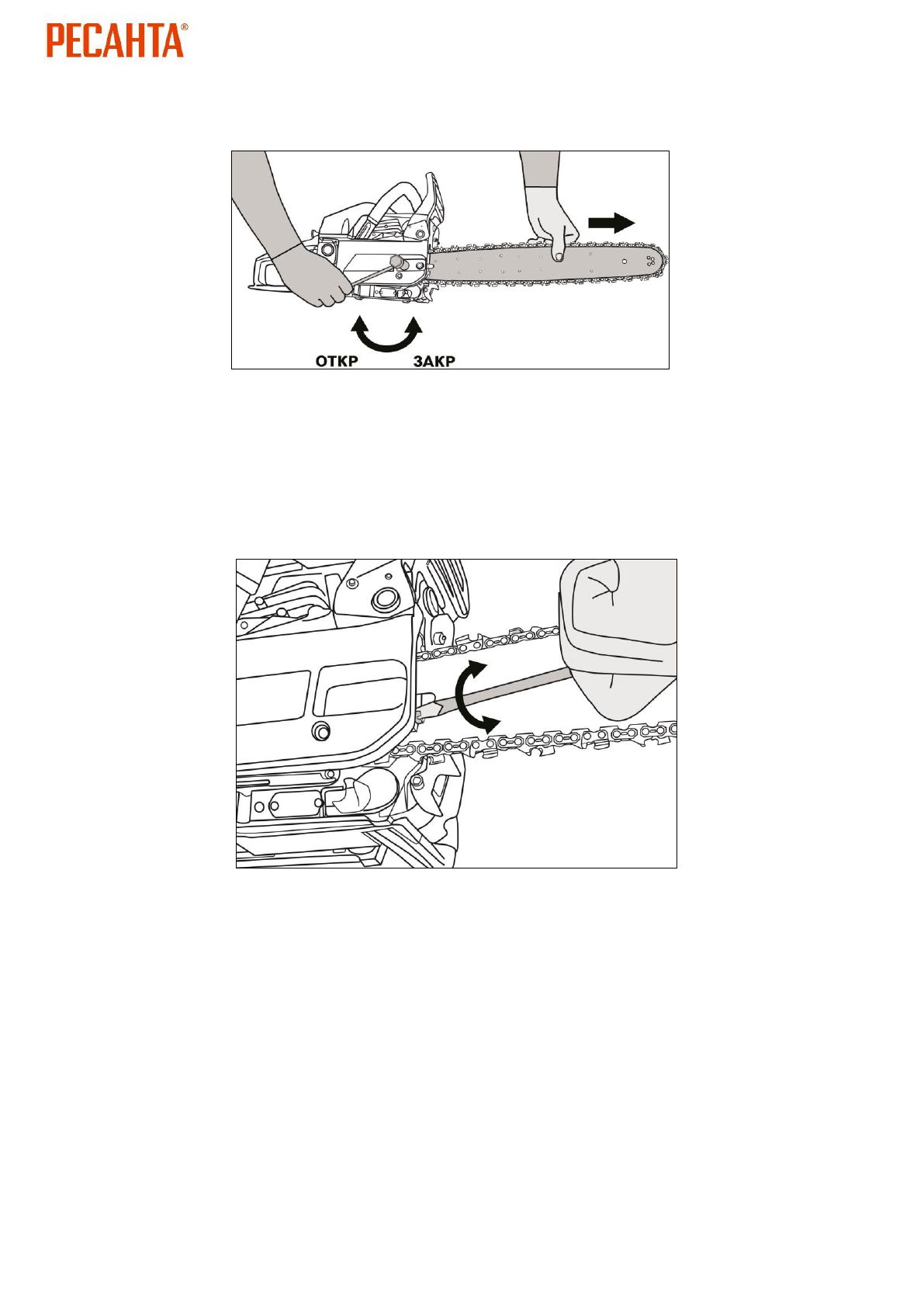

Рис. 7. Фиксация шины прижимной крышкой




7.

Натяните  цепь  с  помощью  универсального  ключа,

закручивая  винт  механизма  регулировки  цепи  по  часовой  стрелке.
Цепь  необходимо  натягивать  пока  она  не  будет  плотно  прилегать  к
нижней части шины





Рис. 8. Натяжение цепи болтом механизма затяжки
