Пила цепная бензиновая «Зверь машина» GCS-45/450, артикул 3 14 02 019

32

25

ного тормоза 6 по направлению к рукоятке передней 5 (см. рис.
6) до характерного щелчка.

•

Отверните  гайки  25  и

снимите  с  приводного  узла  бензопилы

защитную крышку 24 (см. рис. 7). Снимите пильную цепь 4 и на-
правляющую шину 3 с приводного узла бензопилы. Осмотрите
пильную цепь 4 и направляющую шину 3. В случае обнаружения
дефектов замените их.

•

Вращая  винт  натяжного  устройства  26  (см.  рис.  8)  полностью

ослабьте натяжение пильной цепи 4.

•

Визуально  проверьте  отсутствие  загрязнений  масляного  ин-

жектора (см. схему сборки). При необходимости  тонкой медной
проволочкой прочистите отверстие масляного инжектора.

•

Возьмите пильную цепь 4 и, соблюдая правильное направле-

ние  режущих  зубьев  17,  оденьте  ее  на  направляющую  шину  3.
Для  более  удобного  выполнения  этой  операции  удерживайте
направляющую шину 3 носовой частью с ведомой звездочкой 1
вверх. Фасонные звенья 16 (с нижней стороны) пильной цепи 4
должны совместиться с впадинами ведомой звездочки 1 и войти
в желоб 2 направляющей шины 3. Правильное направление ре-
жущих зубьев 17 пильной цепи 4 показано на защитной крышке
24 и на направляющей шине 3.

12, и двигатель 30 перейдет в режим рабочих оборотов. В зави-
симости от степени нажатия на клавишу газа 12 обороты  двига-
теля 30 бензопилы будут повышаться.

•

После выхода двигателя 30 бензопилы в режим номинальных

оборотов,  пильная  цепь  4  начнет  с  большой  скоростью  протя-
гиваться  по  направляющей  шине  3,  и  Вы  можете  приступить  к
работе.

ВНИМАНИЕ!

 Не рекомендуется удерживать этот режим

работы  без  нагрузки  (без  пиления),  т.к.  обороты  двигателя  30
могут превысить номинальные, что может привести к его полом-
ке и выходу из строя бензопилы.

Остановка двигателя
•

Остановку двигателя 30 бензопилы следует производить без

нагрузки, т.е. не следует производить пиление древесины.

ВНИ-

МАНИЕ!

Останавливайте  двигатель  30  бензопилы  во  время

длительного перерыва в работе.

•

Перед тем как, остановить двигатель 30 бензопилы, дайте ему

поработать  в  режиме  минимальных  оборотов  в  течение  двух
минут. Отпустите клавишу газа 12 и  установите выключатель за-
жигания  9  в  выключенное  положение,  при  этом  двигатель  30
остановится, и пильная цепь 4 перестанет протягиваться по на-
правляющей шине 3.

•

Включите  цепной  тормоз,  отжав  рычаг  цепного  тормоза  6  по

направлению  от  рукоятки  передней  5  (см.  рис.  6  и  11)  до  харак-
терного щелчка.

•

Произведите осмотр бензопилы и при необходимости выпол-

ните натяжение цепи пильной 4.

Контроль устройства автоматической смазки режущей гарни-
туры
•

Перед  первым  использованием  бензопилы  и  периодически

необходимо проверять исправность устройства автоматической
смазки режущей гарнитуры.

•

Проверке  подвергается  бензопила  с  правильно  натянутой

пильной  цепью.  Масляный  бачок  должен  быть  полностью  за-
правлен цепным маслом.

•

Запустите бензопилу. Направьте направляющую шину 3 в сто-

рону  определенного  светлого  предмета,  например:  на  торец
свежего  древесного  пня  (см.  рис.  10).  Выдерживайте  безопас-
ное расстояние, сохраняя расстояние примерно в 20 см между
торцом пня и носовой частью направляющей шины 3. Через не-
которое  время  на  торце  пня  должна  появиться  четкая  полоса
масляных брызг.

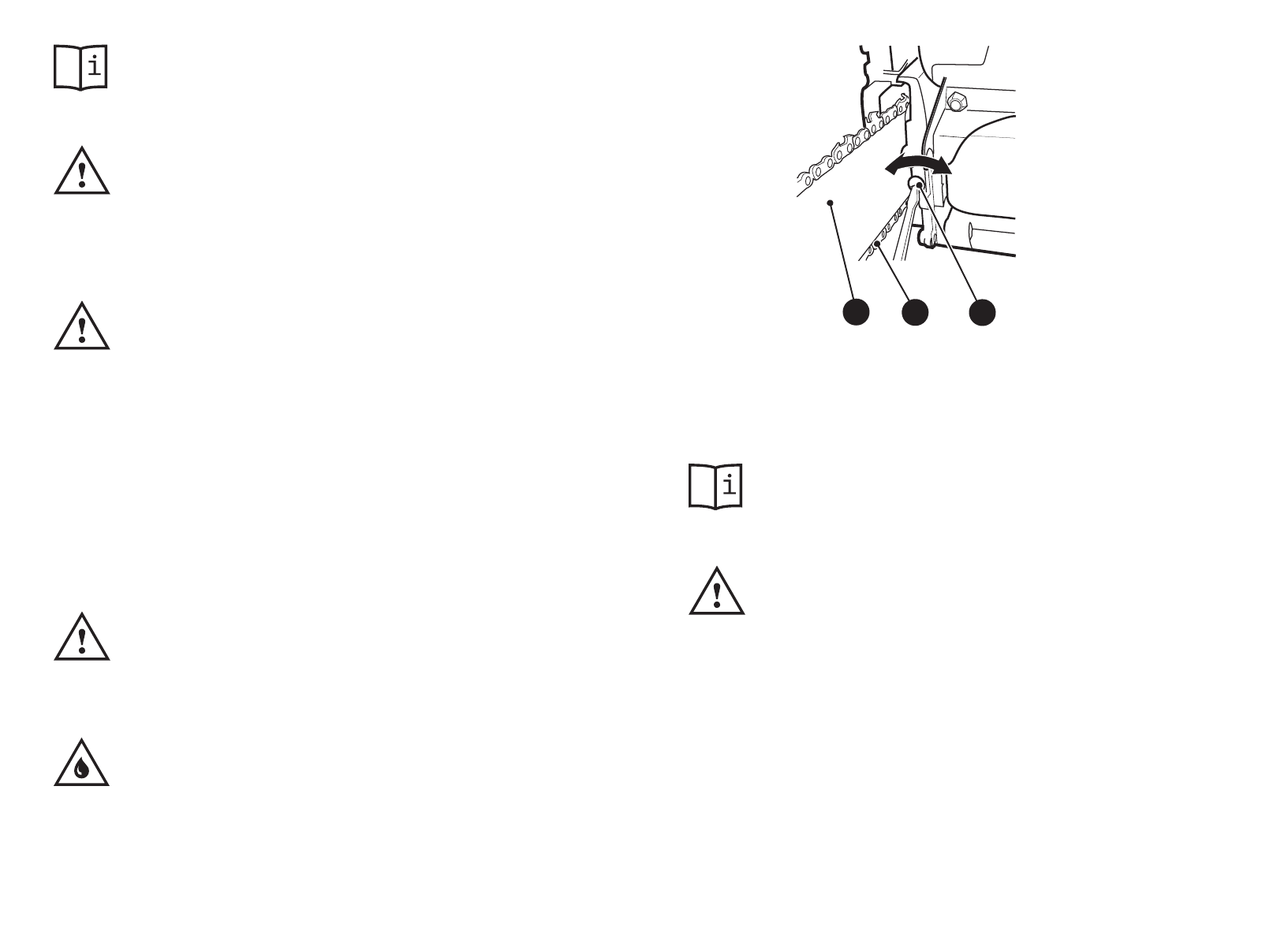

Рисунок 8

 — Натяжное устройство бензопилы

3. Шина направляющая
4. Цепь пильная

26. Винт натяжного устройства

26

3

4
