2.5 Сборка, регулировки и настройки

2.5.1 Установка зубчатого упора (рис.1 поз.16)

Перед  монтажом  зубчатого  упора  убедитесь,  что  переключатель  зажигания

(рис.1 поз.11) находится в положении «0» - выключено.

-  открутите  с  помощью  комбинированного  ключа  гайки  (рис.1  поз.13)  кре-

пления шины и снимите тормоз цепи в сборе;

- установите упор (зубьями вверх) и зафиксируйте двумя винтами.

Зубчатый упор используется, как опора бензопилы, при пилении крупных за-

готовок (брёвен).

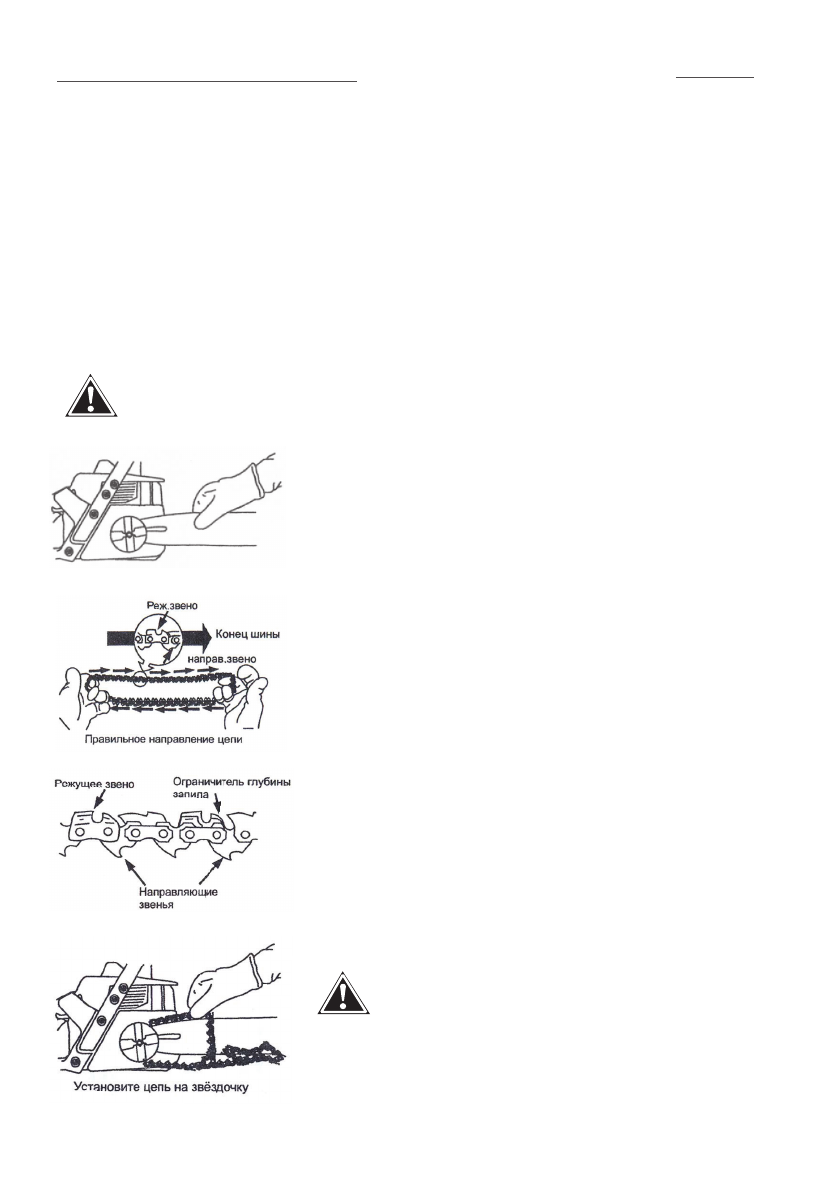

2.5.2 Установки шины и цепи

Внимание! При работе с цепью, которая имеет остро заточенные зубья,

обязательно надевайте плотные перчатки.

- Ослабьте с помощью комбинированного клю-

ча с снимите с пилы гайки (рис.1 поз.13)

-  При  снятом  тормозе  цепи,  установите  шину

(рис.1  поз.15)  на  крепёжные  шпильки  в  крайнее

заднее положение.

- Пильную цепь (рис.1 поз.17) наденьте на веду-

щую звёздочку, расположенную за барабаном сце-

пления. Уложите  верхнюю  часть  цепи  в  паз  шины,

пропустите  цепь  между  зубцами  ведомой  звёз-

дочки  на  переднем  конце  шины.  Потяните  шину

вперёд так, чтобы нижняя часть цепи «села» в паз

шины.  Проверьте,  чтобы  направление  зуба  цепи

совпадало  с  направлением,  указанном  на  корпу-

се. Убедитесь, что тормоз цепи находится в выклю-

ченном положении.

-  Удерживая  шину  с  цепью,  установите  тормоз

цепи  на  крепёжные  шпильки,  так  чтобы  сухарь

винта  натяжителя  цепи  (рис.1  поз.14)  попал  в  ре-

гулировочное отверстие хвостовика шины.

-  Затяните  гайками  (рис.1  поз.13)  шину  и  тор-

моз цепи вручную.

Внимание!  После  регулировки  натяжения

цепи  закрепляющие  гайки  нужно  затянуть

окончательно.
