2.5 Сборка, регулировки и настройки

2.5.1 Установка зубчатого упора (рис.1 поз.16), если он не установлен.

Перед  монтажом  зубчатого  упора  убедитесь,  что  переключатель  зажигания

(рис.1 поз.11) находится в положении «0» - выключено.

-  открутите  с  помощью  комбинированного  ключа  гайки  (рис.1  поз.13)  кре-

пления шины и снимите крышку тормоза цепи (рис.1 поз.12);

- установите зубчатый упор (рис.1 поз.16)

(зубьями вверх) и зафиксируйте двумя вин-

тами (см.рис.).

Упор  нужен,  как  опора  пилы,  при  пиле-

нии  крупных  заготовок  (брёвен)  и  предот-

вращения затягивания шины в пропил.

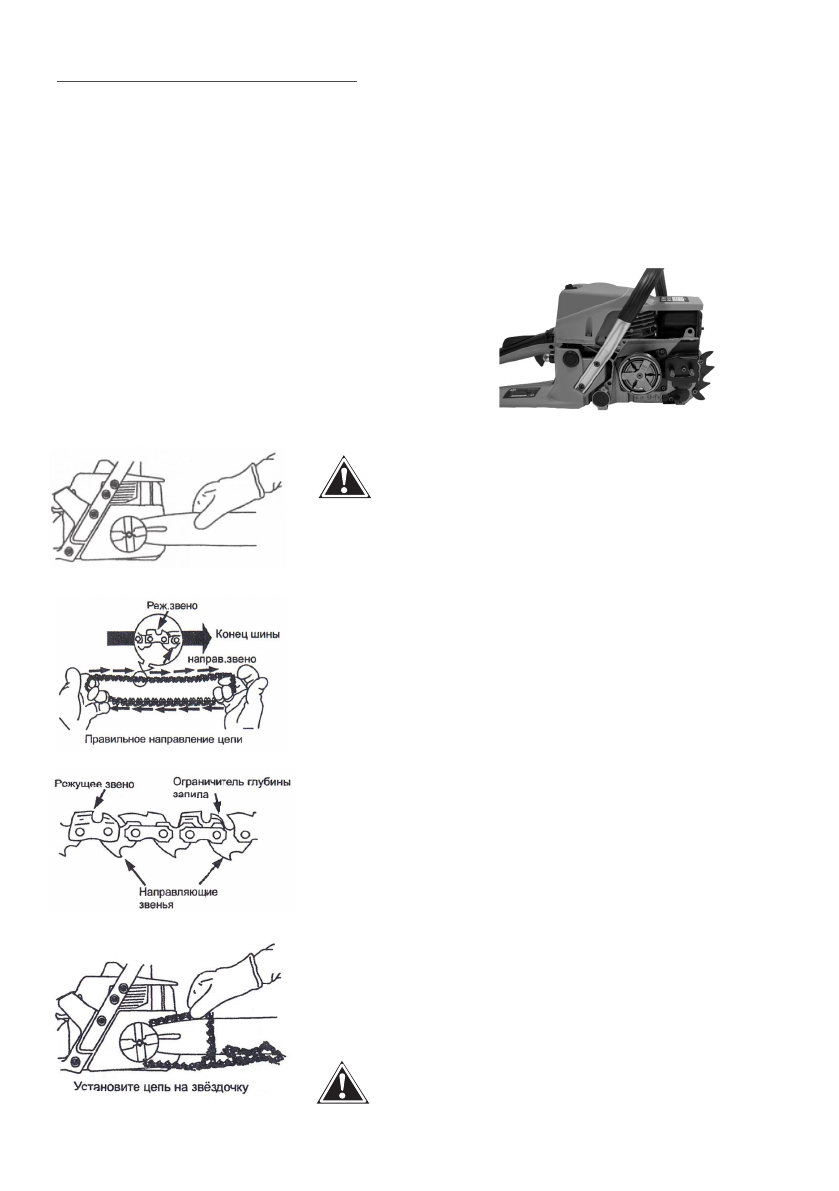

2.5.2 Установки шины и цепи:

Внимание!

  При  работе  с  цепью,  которая

имеет  остро  заточенные  зубья,  обяза

-

тельно надевайте плот  -ные перчатки.

- ослабьте с помощью комбинированного клю-

ча и снимите с пилы гайки (рис.1 поз.13);

-  снимите  крышку  тормоза  цепи,  установите

шину (рис.1 поз.15) на крепёжные шпильки в край-

нее заднее положение;

-  пильную  цепь  (рис.1  поз.17)  наденьте  на  ве-

дущую  звёздочку,  расположенную  перед  бараба-

ном сцепления. Уложите верхнюю часть цепи в паз

шины,  пропустите  цепь  между  зубцами  ведомой

звёздочки  на  переднем  конце  шины.  Потяните

шину вперёд так, чтобы нижняя часть цепи «села»

в  паз  шины.  Проверьте,  чтобы  направление  зуба

цепи  совпадало  с  направлением,  указанном  на

корпусе.  Убедитесь,  что  тормоз  цепи  находится  в

выключенном положении.

-  Удерживая  шину  с  цепью,  установите  тормоз

цепи на крепёжные шпильки, так чтобы палец вин-

та натяжителя цепи (рис.1 поз.14) попал в регули-

ровочное отверстие хвостовика шины.

-  Затяните  гайками  (рис.1  поз.13)  шину  и  тор-

моз цепи вручную.

Внимание!

  После  регулировки  на

-

тяжения  цепи  закрепляющие  гайки

нужно затянуть окончательно.
