Монтаж направляющей шины

•

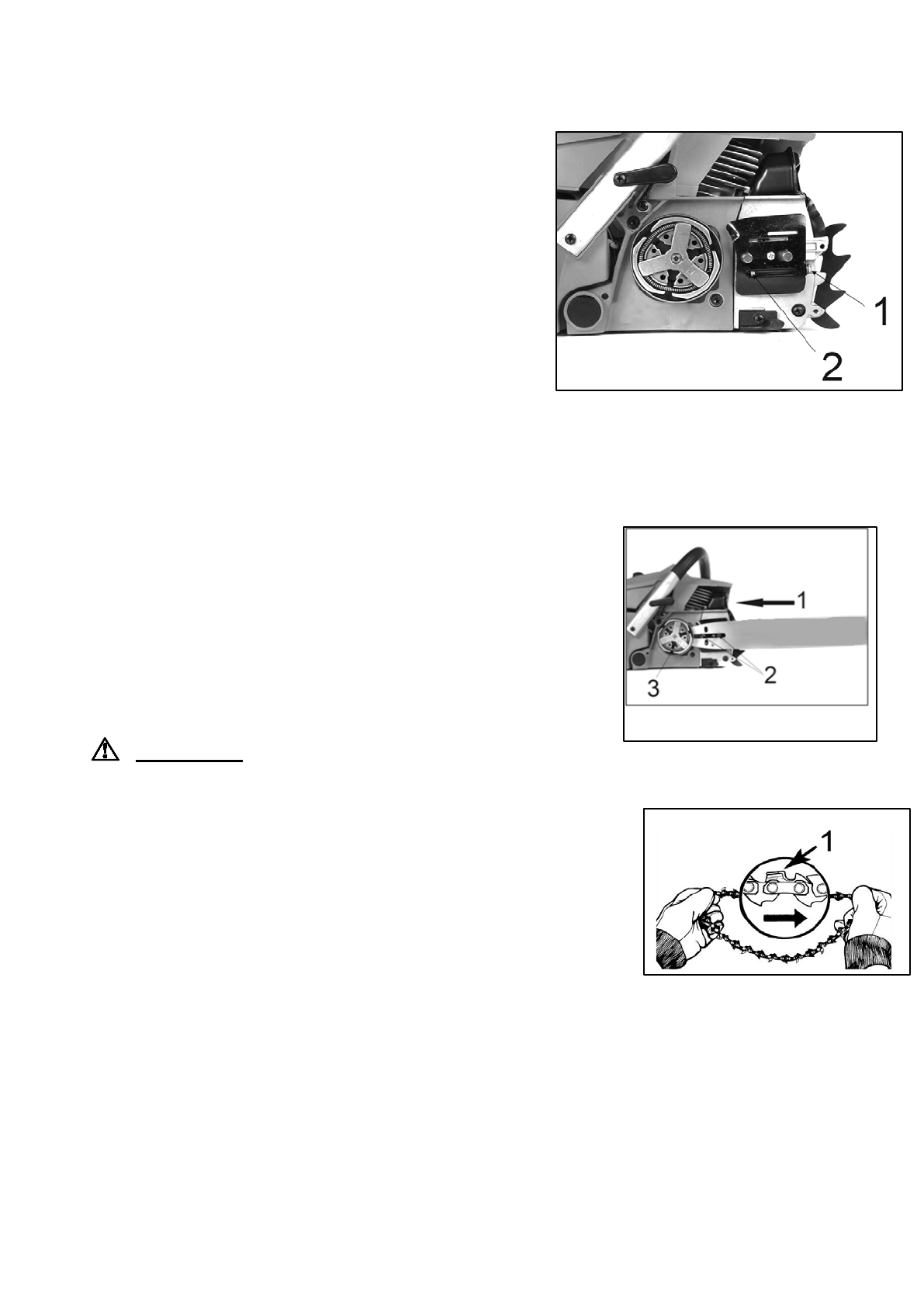

Убедитесь,  что  рукоятка  тормоза  цепи

  (1)

сдвинута в

положение ВЫКЛ

.

(Рис.

1)

.

•

Отвинтите

предохранительные  гайки  шины

(2).

Снимите  крышку  тормоза  цепи

  (3

),  потянув

ее

вверх.      Возможно,      потребуется

приложить усилие

•

С  помощью  отвертки  поверните  регулировочный  винт  (

1)

против  часовой

стрелки, пока

выравнивающий штифт (2) (выступающее острие) не достигнет

своего предельного положения

(Рис.2)

•

Установите  пазовую  часть  пильной  шины  (1)  на

шинные  болты  (2).  Передвигайте  шину  за  муфту

сцепления

  (3)

до  тех  пор,  пока  она  не  остановится

(Рис. З

)

.

Установка цепи

Внимание!

При  работе  с  пильной  цепью  и

регулировке  ее  натяжения  необходимо  надевать  защитные

перчатки.

•

Растяните цепь так, чтобы резцы были направлены ПО

ЧАСОВОЙ СТРЕЛКЕ к вращению

(Рис. 4)

.

•

Наденьте  цепь

(1)  на  ведущую  звездочку  (2)  позади

муфты  сцепления.  Убедитесь,  что  звенья  встали

между зубчиками звездочки

(Рис. 5

)

.

•

Вставьте ведущие звенья в канавку шины (

3

) и

обведите цепь вокруг концевой

части шины

(Рис.5

)

.

Цепь будет

немного свешиваться с

нижней части шины.

•

Потяните  шину  вперед,  пока  цепь  не  будет  хорошо  закреплена  в  канавке.

Убедитесь, что все ведущие звенья находятся в канавке шины.

Рис.

1

Рис.

2

Рис.

3
