Сборка
Установка пильной шины и цепи
1. Освободите тормоз цепи
2. Две гайки
3. Кожух сцепления

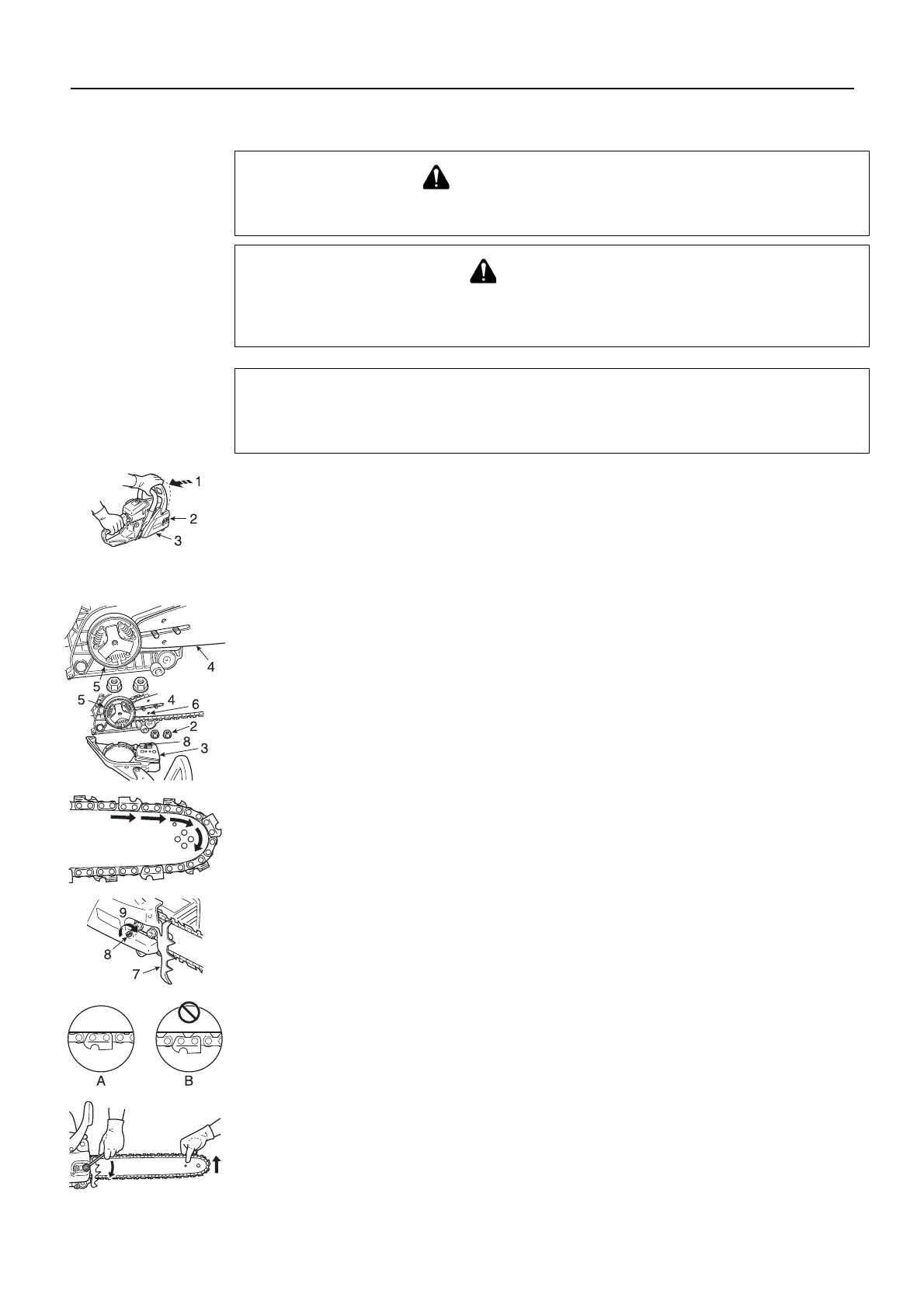

Порядок действий при установке пильной шины и цепи.
Отвинтите две гайки и снимите крышку муфты.
Установите шину и передвигайте ее в сторону муфты сцепления для облегчения установки
цепи.
4. Направляющая шина
5. Муфта сцепления
6. Пазовая часть в шине
7. Зубчатый упор
8. Регулятор натяжения цепи
9. Направление натяжки цепи
Установите пильную цепь как показано на рисунке.
(Убедитесь, что зубцы пильной цепи обращены в правильном направлении)
Отпустите тормоз цепи, затем установите крышку сцепления и зубец упора на штырь
пильной шины.
Затяните две гайки вручную.
Убедитесь, что устройство натяжения цепи проходит в пазовую часть пильной шины.
Поднимите носок шины, и вращайте регулятор натяжения цепи по часовой стрелке, пока
цепь не будет плотно прилегать к нижней части пильной шины.
A: Правильное натяжение
B: Неправильное натяжение
Затяните обе гайки, при этом носок пилы ориентируйте вверх.
Рукой потяните цепь, перемещая ее по пильной шине.
Ослабьте натяжение, если свобода перемещения цепи нарушена.
ПРЕДУПРЕЖДЕНИЕ
В целях безопасности всегда выключайте двигатель перед проведением любой из указанных
ниже операций.
ВНИМАНИЕ
1. Все регулировки производятся при холодном двигателе.
2. Надевайте защитные перчатки, работая с цепью.
3. Не работайте бензопилой с ослабленной цепью.
ПРИМЕЧАНИЕ
Переведите рычаг тормоза цепи (передний защитный щиток) полностью назад для снятия или
установки крышки муфты сцепления на цепную пилу.
