9

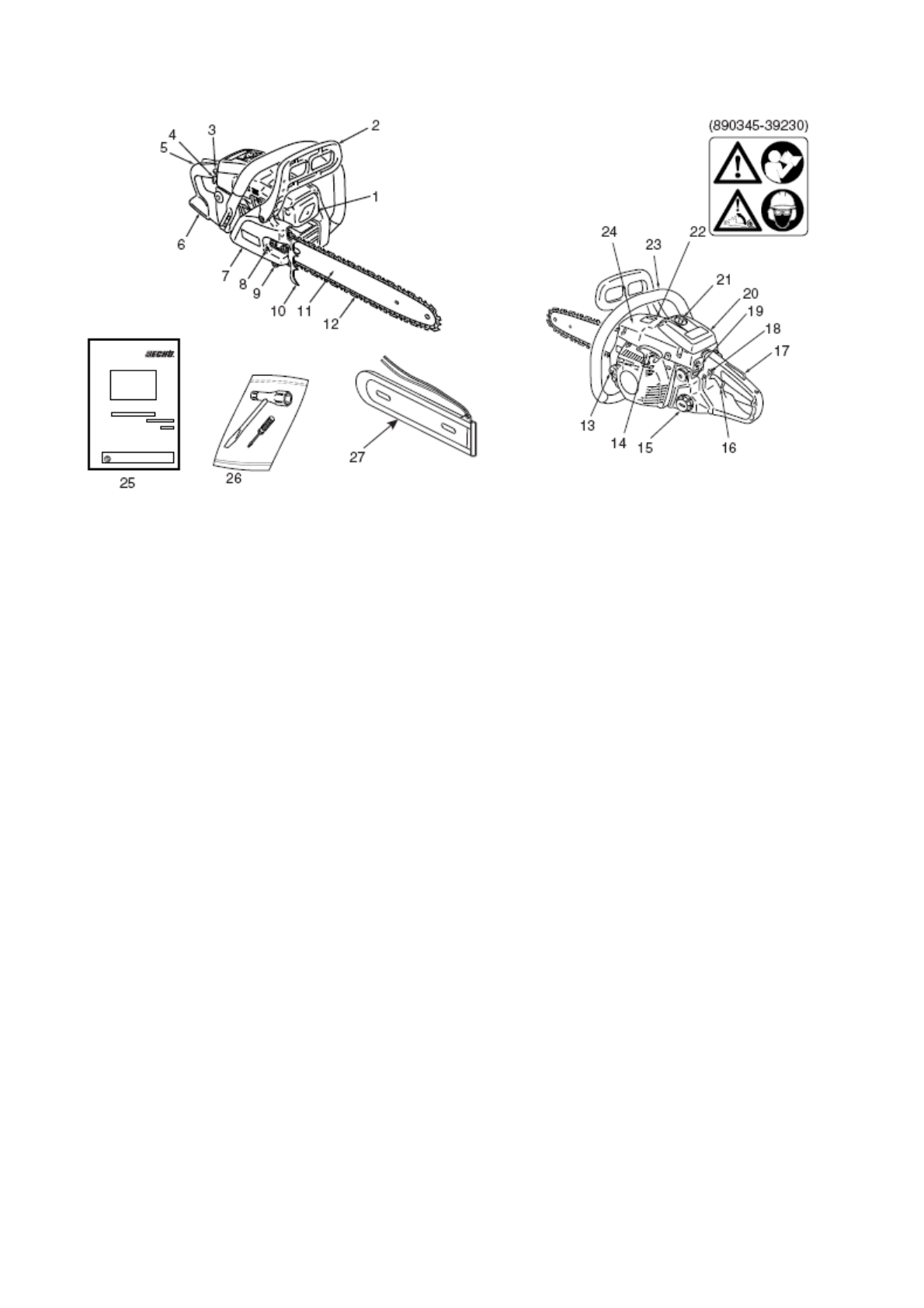

Описание
1.
Глушитель
-
Контролирует
шум
и
предупреждает
облетание
горячих
,
тлеющих
угольков
.
2.
Передний
защитный
щиток
–
Щиток
между
передней
ручкой
пилы
и
пильной
цепью
,
предназначенный
для
защиты
руки
от
травм
и
помогающий
обеспечить
контроль
над
бензопилой
в
случае
,
если
рука
соскользнет
с
ручки
.
Этот
щиток
используется
для
активизации
тормоза
цепи
,
то
есть
для
остановки
вращения
пильной
цепи
.
3.
Насос
подкачки
–
При
запуске
двигателя
нажмите
3-4
раза
. (
С
S-3700ES)
4.
Кнопка
подсоса
топлива
–
Устройство
для
обогащения
воздушно
топливной
смеси
в
карбюраторе
в
целях
облегчения
запуска
холодного
двигателя
.
5.
Задняя
ручка
пилы
(
для
правой
руки
)
-
Ручка
для
удерживания
пилы
,
расположена
сзади
от
двигателя
.
6.
Задний
защитный
щиток
–
Расширение
нижней
части
задней
ручки
пилы
для
защиты
руки
от
цепи
в
случае
разрыва
цепи
или
ее
соскока
с
канавок
пильной
шины
.
7.
Крышка
муфты
сцепления
–
Защитная
крышка
для
пильной
шины
,
пильной
цепи
,
муфты
сцепления
и
привода
цепи
(
звездочки
)
когда
пила
находится
в
рабочем
состоянии
.
8.
Регулировочный
винт
натяжения
цепи
–
Устройство
для
регулировки
натяжения
в
цепи
.
9.
Уловитель
цепи
–
Приспособление
,
разработанное
для
уменьшения
риска
для
правой
руки
оператора
от
возможного
удара
цепью
в
случае
разрыва
цепи
или
ее
соскока
с
канавок
пильной
шины
во
время
пиления
.
10.
Зубец
упора
–
Приспособление
,
размещенное
впереди
в
месте
выхода
пильной
шины
из
корпуса
,
служащая
точкой
опоры
,
когда
соприкасается
с
деревом
или
бревном
.
11.
Пильная
шина
–
Деталь
,
на
которой
держится
пильная
цепь
,
и
которая
направляет
цепь
.
12.
Пильная
цепь
–
Цепь
,
служащая
режущим
инструментом
пиления
.
13.
Крышка
резервуара
для
масла
–
Закрывает
масляный
резервуар
.
14.
Ручка
стартера
–
Рукоятка
управления
стартером
,
для
запуска
двигателя
(
«
ЛЕГКИЙ
ЗАПУСК
»
).
15.
Крышка
топливного
бака
-
Для
закрывания
топливного
бака
.
16.
Курок
дросселя
–
Устройство
,
активизируемое
нажатием
пальца
оператора
,
предназначенное
для
контроля
скорости
двигателя
.
17.
Блокировка
курка
дросселя
–
Рычаг
безопасности
,
который
следует
отжать
,
чтобы
курок
дросселя
активировался
;
предназначен
для
предотвращения
случайного
нажатия
на
курок
дросселя
.
18.
Дроссельная
заслонка
–
Устройство
для
фиксирования
дросселя
в
частично
открытом
положении
для
помощи
при
запуске
. (
CS-3700ES
)
19.
Выключатель
зажигания
–
Приспособление
для
замыкания
и
размыкания
электрической
цепи
системы
зажигания
и
,
таким
образом
,
обеспечения
условий
для
запуска
или
остановки
двигателя
.
20.
Крышка
воздухоочистителя
–
Закрывает
воздушный
фильтр
.
21.
Кнопка
крышки
воздухоочистителя
–
Устройство
для
установки
крышки
.
22.
Предохранительная
бирка
-
Номер
детали
890345-
39230
23.
Передняя
ручка
пилы
(
для
левой
руки
)
–
Ручка
для
удерживания
пилы
,
расположена
впереди
двигателя
.
24.
Кожух
цилиндра
–
Решетка
,
через
которую
проходит
поток
охлаждающего
воздуха
.
Кожух
защищает
цилиндр
,
свечи
зажигания
и
глушитель
.
25.
Руководство
пользователя
–
Поставляется
в
комплекте
с
инструментом
.
Прочитайте
перед
началом
работы
и
сохраните
как
справочное
пособие
,
чтобы
усвоить
надлежащие
правила
техники
безопасности
.
26.
Инструменты
–
13
х
19
мм
Т
-
образный
ключ
(
комбинация
отвертки
и
ключ
для
свечи
зажигания
),
маленькая
отвертка
.
27.
Защитный
чехол
для
пильной
шины
–
Съемное
приспособление
для
зачехления
пильной
шины
и
пильной
цепи
в
процессе
транспортировки
и
в
других
случаях
,
когда
пила
не
используется
.
CS-3700ES/CS-4200ES
