Описание

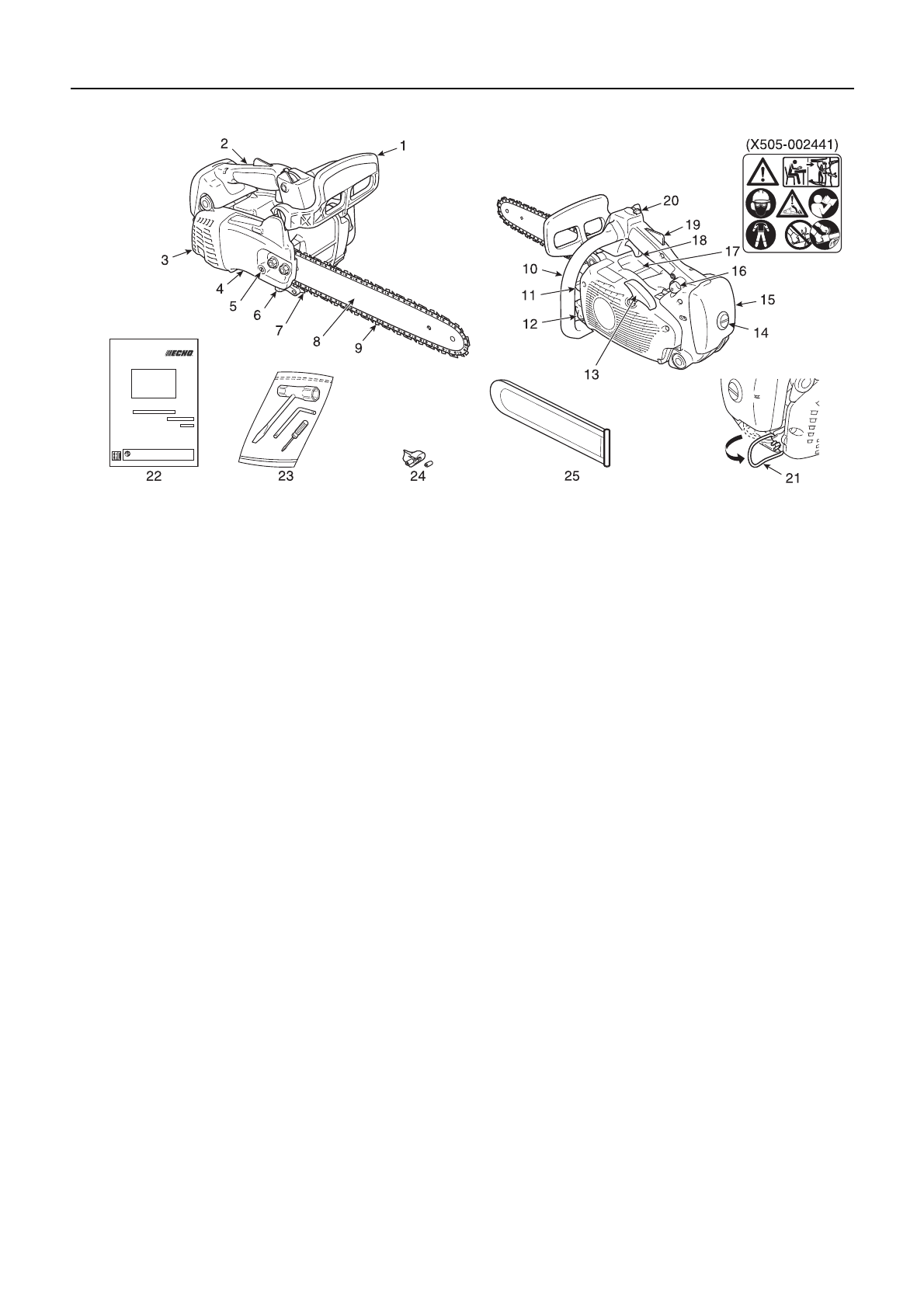

1. Передний защитный щиток - Щиток между передней
ручкой пилы и пильной цепью, предназначенный для
защиты руки от травм и помогающий обеспечить
контроль над бензопилой в случае, если рука
соскользнет с ручки.
Этот щиток используется для активизации тормоза
цепи, который предназначен для остановки
вращения пильной цепи.
2. Задняя ручка (для правой руки) - Ручка для
удерживания пилы; расположен в верхней части
кожуха двигателя.
3. Кожух глушителя - Закрывает глушитель, защищая
оператора от контакта с горячими поверхностями
глушителя.
4. Кожух сцепления - Защитный кожух для пильной
шины, пильной цепи, фрикционной муфты сцепления
и привода цепи (звездочки) в процессе эксплуатации.
5. Регулятор натяжения цепи - Используется для
регулировки натяжения цепи.
6. Уловитель цепи - Приспособление, предназначенное
для защиты правой руки оператора от возможного
удара цепью в случае разрыва цепи или ее схода с
направляющих канавок пильной шины во время
пиления.
7. Зубчатый упор - Приспособление, размещенное в
месте выхода пильной шины из корпуса, которое
служит точкой опоры во время контакта пилы с
деревом или бревном.
8. Пильная шина - Деталь, на которой держится
пильная цепь, и которая направляет цепь.
9. Пильная цепь - Используется в качестве режущего
рабочего элемента.
10. Передняя ручка (для левой руки) - Ручка для
удерживания пилы; расположена в левой части
кожуха двигателя.
11. Пробка топливного бака - Служит для закрывания
топливного бака.
12. Пробка масляного бака - Служит для закрывания
масляного бака.
13. Рукоятка стартера - Служит для пуска двигателя.
"Легкий запуск"
14. Фиксатор крышки воздухоочистителя - Служит для
установки крышки воздухоочистителя.
Поверните ручка крышки воздухоочистителя по
часовой стрелке, чтобы затянуть на 90 °.
15. Крышка воздухоочистителя - Закрывает воздушный
фильтр.
16. Подкачивающий насос (праймер) - Перед пуском
двигателя нажмите насос 3 или 4 раза.
17. Предупредительная наклейка - Артикул X505-002441
18. Курок дросселя - Устройство, управляемое нажатием
пальца оператора и предназначенное для
управления оборотами двигателя.
19. Блокировка курка дросселя - Защитное устройство,
которое нажимается для высвобождения курка
дросселя; предназначено для предотвращения
случайного нажатия на курок дросселя.
20. Рычаг управления - Служит для подсоединения и
отсоединения системы зажигания, что позволяет
пускать и останавливать двигатель, а также
обогащать или обеднять топливо-воздушную смесь в
карбюраторе в случае холодного пуска.
21. Подъемный крюк - При работе на высоте оператор
должен быть обучен специальной технике лазания и
должен использовать все рекомендованное
защитное оборудование.
22. Руководство по эксплуатации - Поставляется в
комплекте с инструментом.
Прочитайте перед началом работы, чтобы усвоить
надлежащие правила техники безопасности, и
сохраните как справочное пособие.
23. Инструменты - 13 x 19-мм T-образный ключ
(комбинированная отвертка / свечной ключ), L-
образный ключ и маленькая отвертка.
24. Адаптер ручки - Выберите адаптер ручки, который
подходит вам лучше всего.
25. Кожух пильной шины - Предназначен для закрытия
пильной шины и пильной цепи во время
транспортировки и в период, когда цепная пила не
используется.
