11

8. СБОРКА

Комплектность  бензопилы  приведена  в

Таблице 1.

ТАБЛИЦА 1

Комплектность

Количество

Бензопила

1

Руководство по эксплуатации

1

Шина направляющая

1

Цепь пильная

1

Ключ свечной

1

Отвертка для настройки

карбюратора

1

УСТАНОВКА ЦЕПИ И ШИНЫ

ВНИМАНИЕ!

Для  работы  используйте

шины  и  цепи,  рекомендован

-

ные  заводом-изготовителем

для данной модели бензопилы.

ОСТОРОЖНО!

Все  работы  по  установке  и

регулировке  цепи  выполняйте

в защитных перчатках.

Для  установки  цепи  и  шины  сделайте

следующее:
1.  Перед  установкой  шины  и  цепи  убе

-

дитесь  в  том,  что  тормоз  цепи  нахо

-

дится  в  расторможенном  положении.

Для  этого  рукоятку  тормоза  1  (Рис.2)

потяните на себя до щелчка.

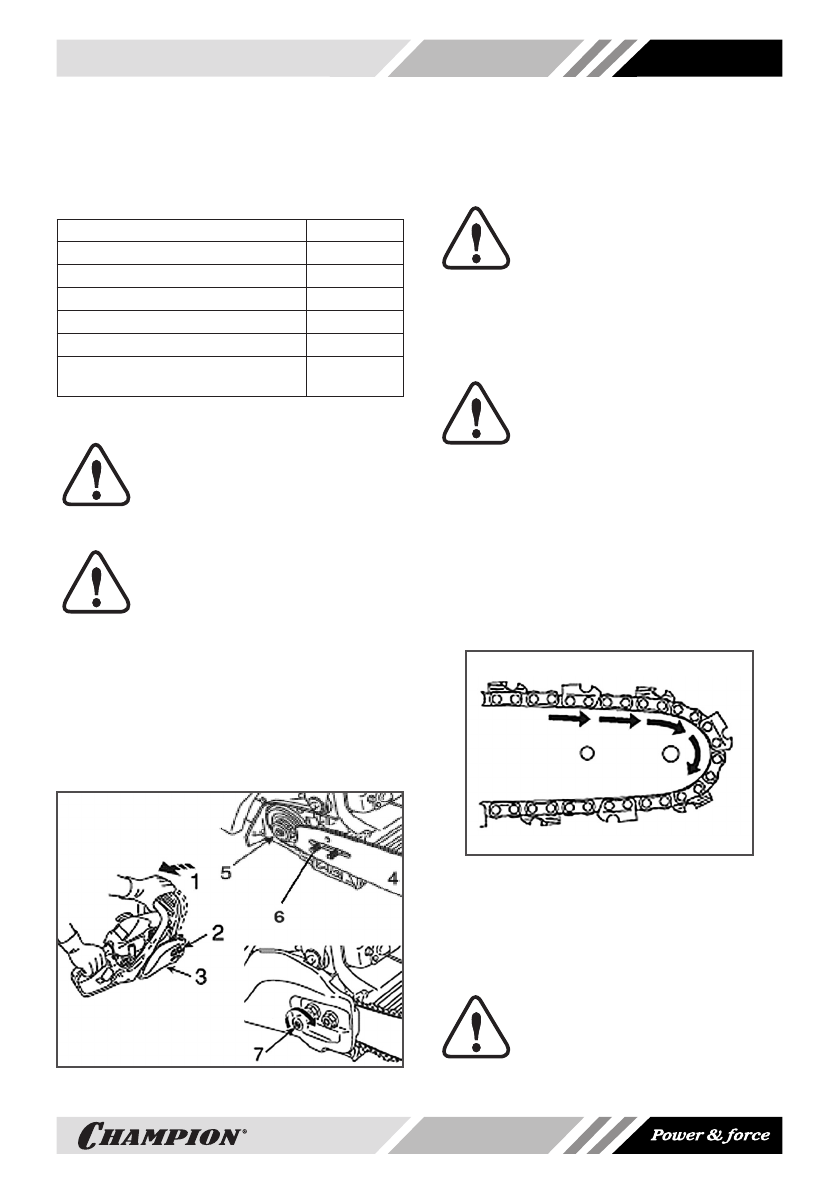

Рис. 2 Установка шины

2.  Открутите  гайки  2  и  снимите  крышку

шины 3 (Рис. 2).

ПРИМЕЧАНИЕ!

Для  снятия  крышки  шины  с

пилы  может  потребоваться

небольшое усилие.

3.  Установите шину 4 пазом на шпильки

крепления  шины  6  и  передвиньте  ее

в сторону муфты сцепления 5 для об

-

легчения установки цепи (Рис. 2).

ВНИМАНИЕ!

Перед  установкой  шины  уда

-

лите

транспортировочные

шайбы  со  шпилек  шины  (если

предусмотрено  конструкцией).  Шайбы

предназначены  только  для  транспор

-

тировки бензопилы.

4.  Установите  пильную  цепь  как  пока

-

зано  на  Рис.  3.  При  установке  цепи

следите за тем, чтобы режущая кром

-

ка зуба была расположена вперед по

ходу  движения  цепи,  т.е.  по  часовой

стрелке.

Рис. 3 Установка пильной цепи

5.  Вращая винт натяжителя цепи 7 (Рис.

2) против часовой стрелки, установи

-

те  палец  натяжителя  в  крайнее  ле

-

вое  положение.  Установите  на  место

крышку шины 3 (Рис. 2).

ВНИМАНИЕ!

При  установке  крышки  следи

-

те за тем, чтобы палец натя

-

жителя  цепи  совпал  с  отвер

-

стием в направляющей шине.
