РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
5. 8. Переключатель кроссовера
Позволяет выбрать режим фильтрации сигнала,
подающегося на акустические системы: OFF (вы-
ключить) - LP (НЧ фильтр) - HP (ВЧ фильтр).
9. Индикаторы POWER
Этот индикатор показывают режимы работы
усилителя:
POWER - усилитель включен и нормально рабо-
тает,
10. Индикаторы PROTECTION
Этот индикатор показывают режимы работы
усилителя:
PROTECTION - усилитель выключился из-за пе-
регрузки по току, перегрева.
11. Предохранители
Предохранители предназначены для защиты
усилителя от перегрузок. Убедитесь, что приме-
нены предохранители нужного номинала.
12. Клемма +12V
Клемма предназначена для подачи (+) питания
на усилитель. Соедините с (+) клеммой аккуму-
лятора автомобиля при помощи кабеля сечени-
ем 1 - 4 Ga. Установите в эту цепь предохрани-
тель вблизи аккумулятора.
Примечание:
Это соединение делается последним при уста-
новке усилителя (для предотвращения повреж-
дений).
13. Клемма REMOTE INPUT
Клемма предназначена для включения/выклю-
чения усилителя путём подачи на эту клемму
(+)12V. Обычно этот сигнал появляется на выхо-
де включенного головного устройства, предна-
значенного для управления активной антенной
или другим оборудованием. При отсутствии та-
кого сигнала, присоедините эту клемму к цепи
ACC замка зажигания автомобиля.
14. Клемма GROUND (GND)
Клемма предназначена для подачи (-) питания
на усилитель. Соедините напрямую с кузовом
автомобиля при помощи кабеля сечением 1 - 4
Ga.
Примечание:
Это соединение делается первым при установ-
ке усилителя.
15. Клеммы для подсоединения акустиче
-
ских систем
Клеммы предназначены для присоединения
одной или нескольких акустических систем.
Следуйте схеме «1 channel (один канал)» при-
соединения в руководстве по эксплуатации.
Примечание:
Пара контактов, обозначенная (-), соединена
между собой внутри усилителя параллельно,
так же как и пара контактов (+).

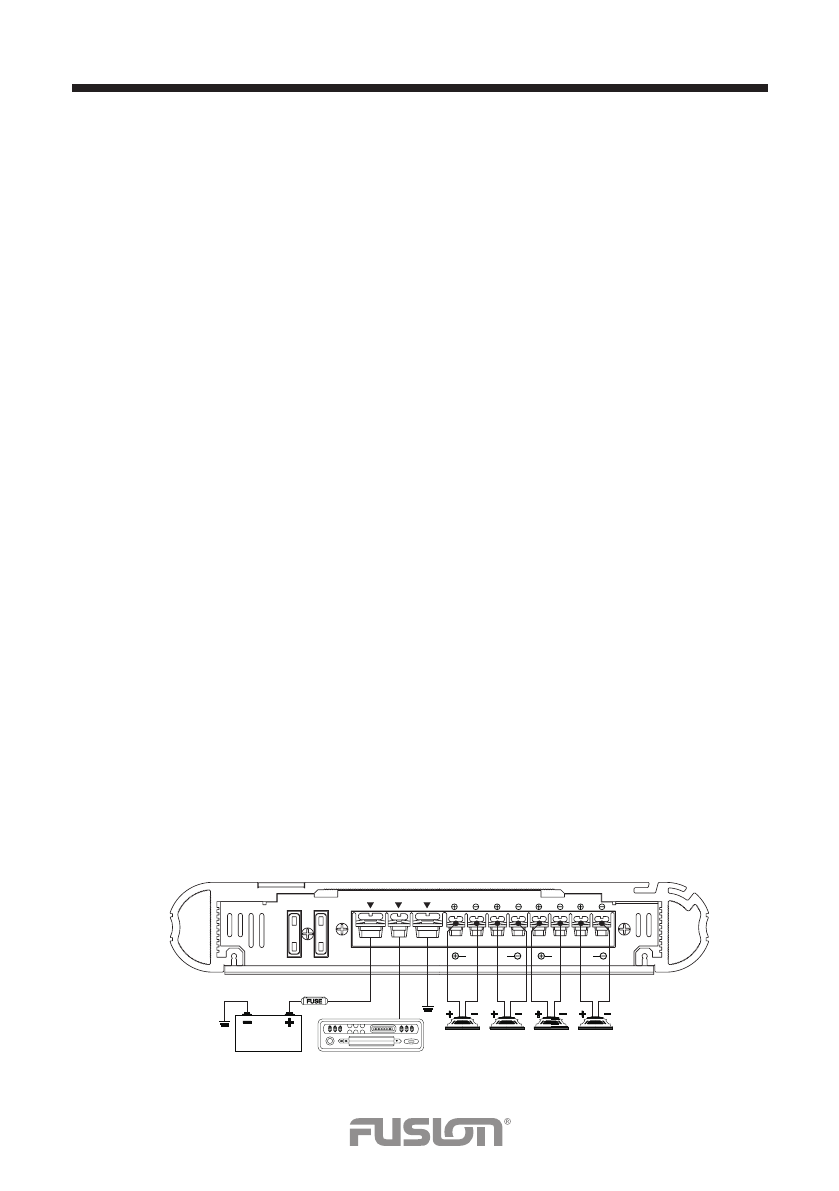

Четырехканальное (стерео режим) соединение
BRIDGE MODE
BRIDGE MODE
FUSE
FUSE
CH1
CH2
CH3
CH4
RMT
+12V
GND
