Автосигнализации Tomahawk TW-7100 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
TOMAHAWK TW-7100
На габаритные огни
;
“
+
”
7,5А
Салонное освещение
;
“-” 300мА
7,5А
2-ой доп. канал; выход “-” 300мА
1-ый доп. канал;
выход “-” 300мА
+12В
Двери
Синий
Сине-серый
Сине-черный
Зеленый
Зелено-серый
Зелено-черный
UNLOCK COM
LOCK COM
UNLOCK NO
LOCK NO
UNLOCK NC
LOCK NC
На габаритные огни
;
“
+
”
+12В от
аккумуляторной
батареи
30А
Багажник
Вход от замка зажигания
“
+
”
Двери
Капот
Дополнительный
датчик
Кнопка
“Anti-Hijack”
Светодиод
Приемо-
передающая
антенна
Кнопка
“Override”
Разъем
реле блокировки
см. схему 8, стр. 28

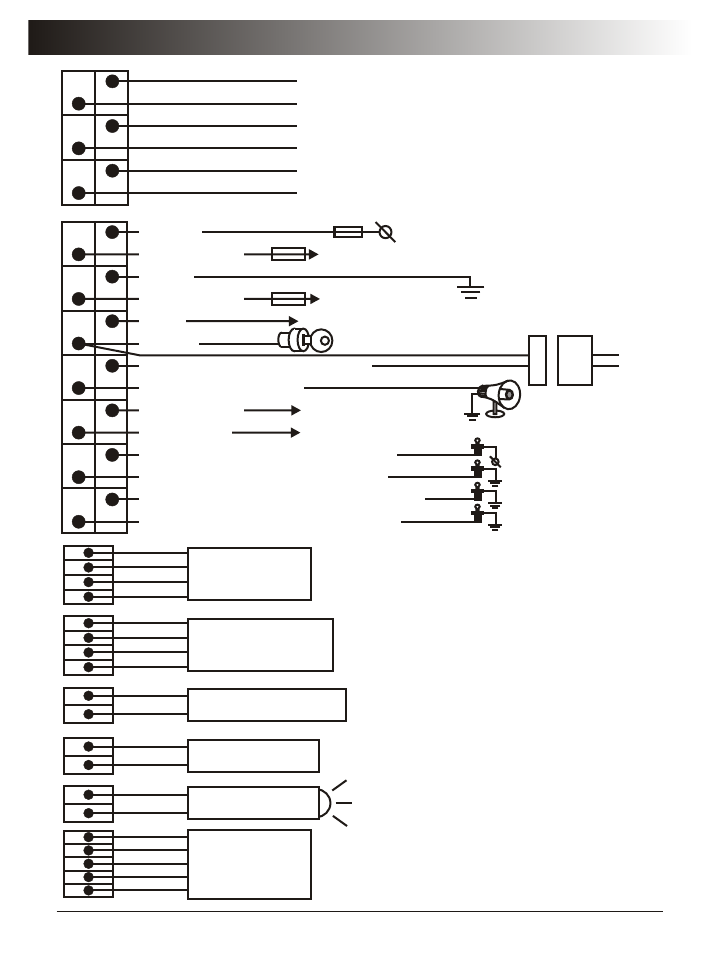

Схема 1
Датчик
удара
Черный
Синий
Желто-красный
Зелено-желтый
Серый выход “+” 3
A max
Красный
Черно-желтый выход “-” 300
mA max
Сине-красный вход “+” датчиков дверей
Зелено-черный
Оранжево-белый вход “-” датчика багажника
Желтый
Желто-синий
Сине-черный вход “-” датчиков дверей
Оранжево-серый вход “-” датчика капота
24
Содержание
- 3 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
- 4 II; - индикация закрытого центрального замка.; CALL
- 6 III; Рис. 2 Рис. 3; Светодиод
- 7 TOMAHA; IV
- 9 Индикация; Режим; Функция; Виброзвонок
- 10 . Как пользоваться охранным комплексом.; Тихая постановка в охрану
- 12 Отключение иммобилайзера.
- 15 Контроль температуры внутри салона автомобиля.; Внимание
- 16 Отключение режима охраны.
- 17 Программирование нового PIN кода.
- 18 Отображение информации на LCD брелоке.
- 19 Функциональные возможности брелока-пейджера.; VII; . Порядок замены элемента питания в брелоке с
- 21 Руководство по установке.; II. Выбор расположения основных блоков
- 22 Основной разъем 14 PIN.
- 23 - разъем для подключения кнопки активации функции Anti-; Фиолетовый провод; Разъем светодиода 2 PIN.; Разъем 2 PIN; - разъем для подключения светодиода.; Разъем 5 PIN
- 24 Схема 1
- 27 Вариант 1; Вариант; Синий провод; Синий провод
- 29 Серый провод; Обязательно используйте сокет с защищающим диодом.
- 30 Программирование функций.
- 31 Описание функции; раза; “ЧИРП”; . Таблица программирования
- 34 Комплектация; Центральный модуль.
