TOMAHAWK TW-7000
На габаритные огни
;
“
+
”
7,5А
Салонное освещение
;
“-” 300мА
7,5А
2-ой доп. канал; выход “-” 300мА
1-ый доп. канал;
выход “-” 300мА
+12В
Двери
Синий
Сине-серый
Сине-черный
Зеленый
Зелено-серый
Зелено-черный
UNLOCK COM
LOCK COM
UNLOCK NO
LOCK NO
UNLOCK NC
LOCK NC
На габаритные огни
;
“
+
”
+12В от
аккумуляторной
батареи
30А
Багажник
Вход от замка зажигания
“
+
”
Двери
Капот
Дополнительный
датчик
Кнопка
“Anti-Hijack”
Светодиод
Приемо-
передающая
антенна
Кнопка
“Override”
Разъем
реле блокировки
см. схему 8, стр. 28

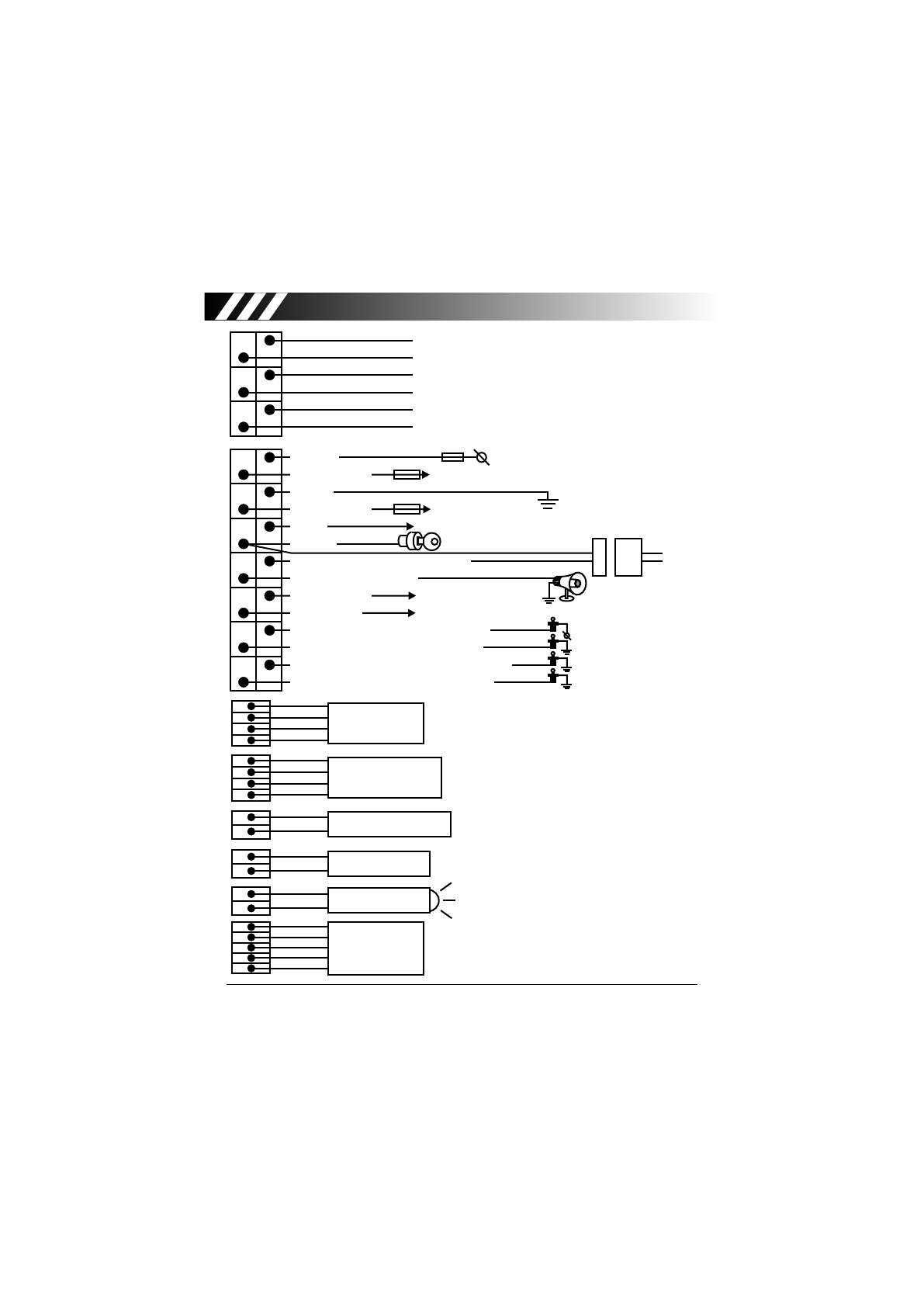

Схема 1
Датчик
удара
Черный
Синий
Желто-красный
Зелено-желтый
Серый выход “+” 3
A max
Красный
Черно-желтый выход “-” 300
mA max
Сине-красный вход “+” датчиков дверей
Зелено-черный
Оранжево-белый вход “-” датчика багажника
Желтый
Желто-белый
Сине-черный вход “-” датчиков дверей
Оранжево-серый вход “-” датчика капота
