Подключение блокировки двигателя.
Охранный комплекс Tomahawk TW-4000 имеет программируемый выход
управления реле блокировки, что позволяет из нормально замкнутой блокировки
стартера получить нормальноразомкнутый вариант блокировки, в связи с этим
меняется и схема подключения.

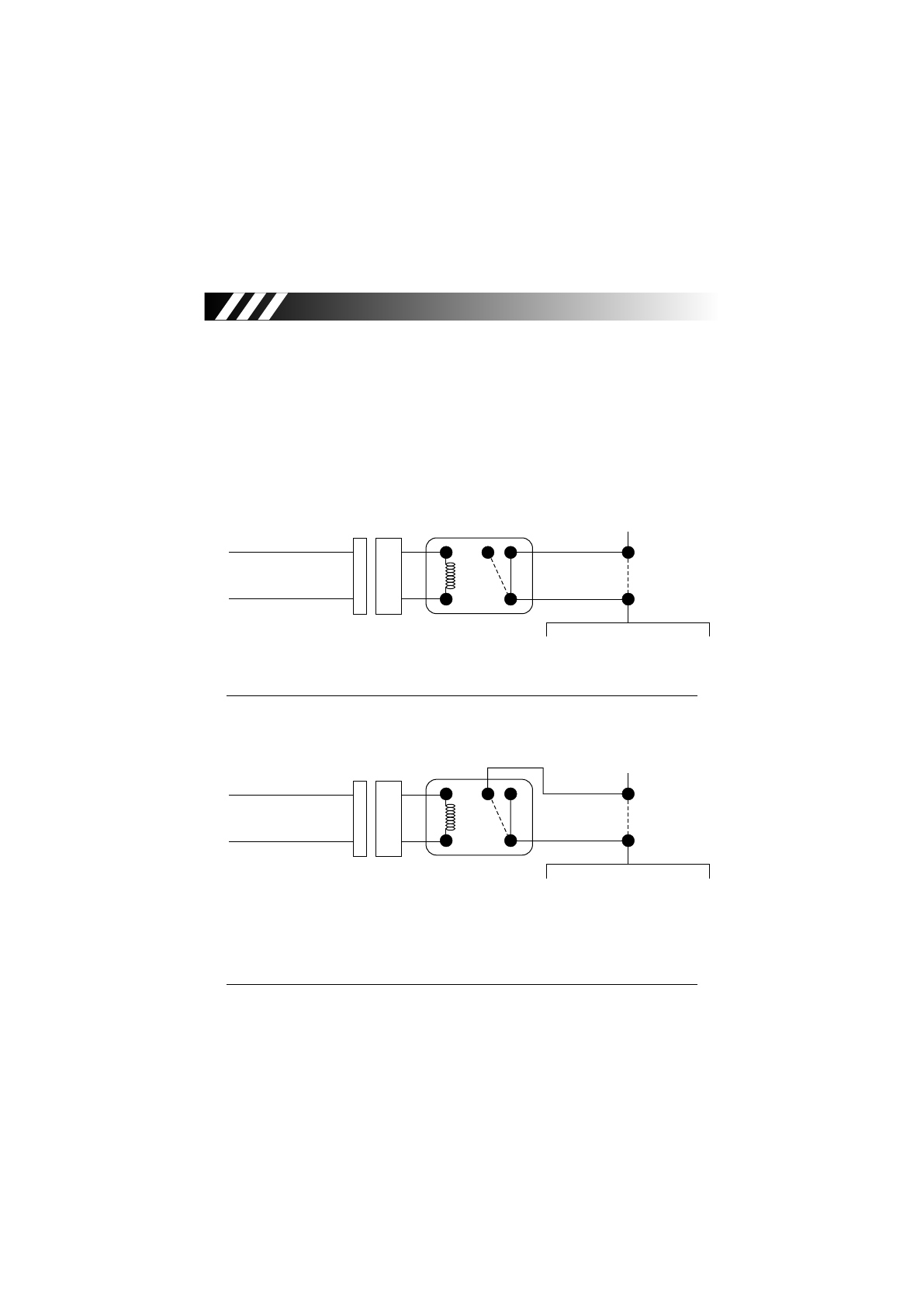

Блокировка двигателя.
Вариант 1
Нормально замкнутая блокировка.
Вариант 2
Нормально разомкнутая блокировка.
Черный провод
с желтой полосой
Желтый провод
Схема №7
86
87
87а
30
85
Реле блокировки
Бензонасос, коммутатор,
катушка зажигания,
стартер и т.д.
86
87
87а
30
85
Реле блокировки
Бензонасос, коммутатор,
катушка зажигания,
стартер и т.д.
Черный провод
с желтой полосой
Желтый провод
TOMAHAWK TW-4000
3
1
