Блокировка двигателя.
Подключение штатного клаксона.
Tomahawk LR-1010LC допускает подключение как обычной сирены, так и
штатного клаксона, вариант использования звукового оповещающего устройства
выбирается программно (см. таблицу программируемые функции).
Если Вы решили использовать штатный клаксон, то система подключения указана
ниже.

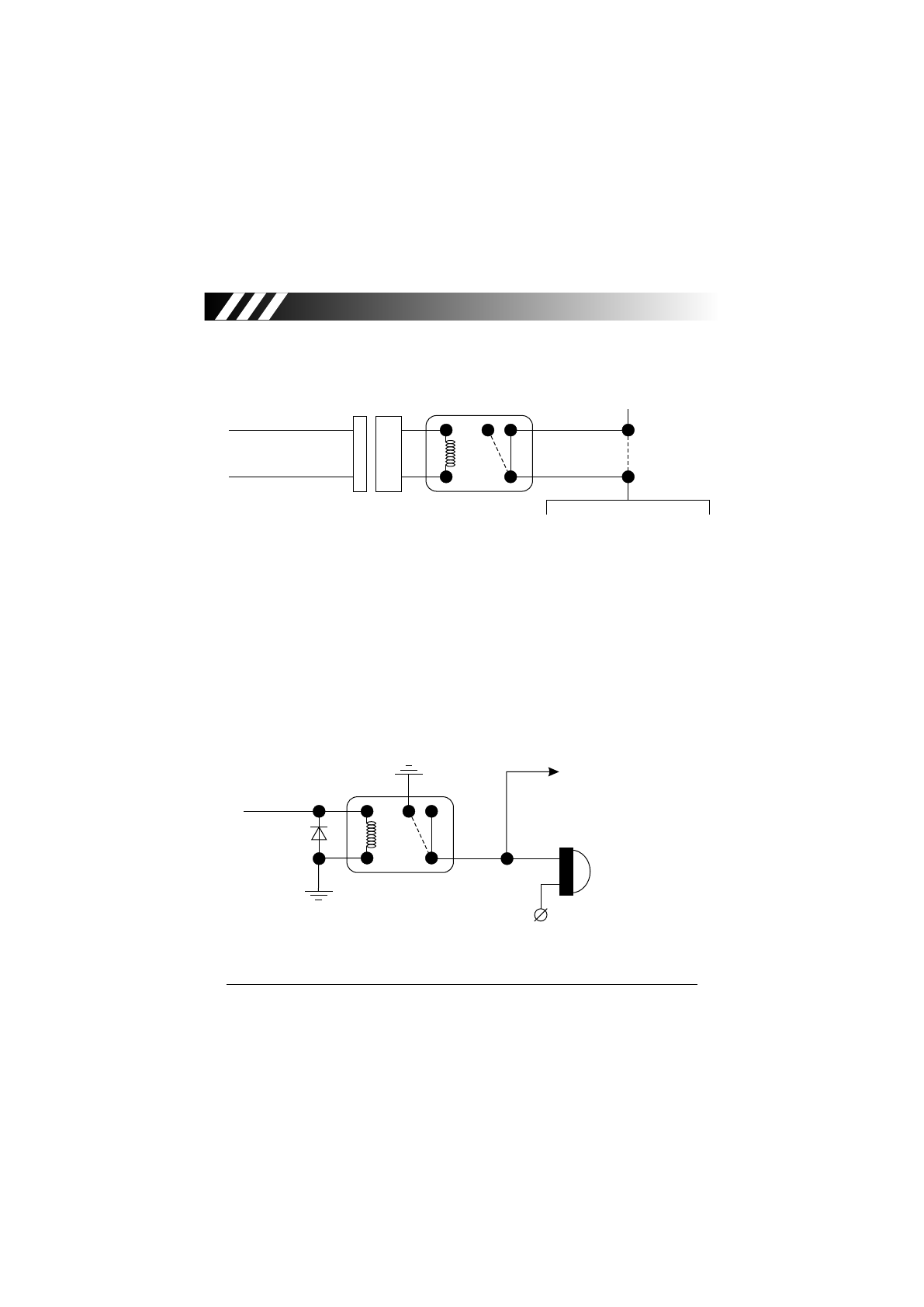

Подключение штатного клаксона.
Нормально замкнутая блокировка.
Черный провод
с желтой полосой
Желтый провод
Схема №
7
86
87
87а
30
85
Реле блокировки
Бензонасос, коммутатор,
катушка зажигания и т.д.
86
87
87а
30
85
Серый провод
+12V
На штатную кнопку
включения клаксона
Штатный
клаксон
Схема №
8
Внимание!
Обязательно используйте сокет с защищающим диодом.
TOMAHAWK LR-1010LC
35
