3. Подключение системы
Основной разьем
1.
Черно-синий провод - нормально замкнутый контакт реле открывания
центрального замка;
2.
Синий провод - центральный контакт реле открывания центрального
замка;
3.
Красно-синий провод - нормально разомкнутый контакт реле открывания
центрального замка;
4.
Красный провод - питание системы (подключение через предохранитель
15А);
5.
Зелено-белый провод - 1-ый выход контактов реле габаритных огней (под-
ключение через предохранитель 7,5А);
6.
Черно-зеленый провод - нормально замкнутый контакт реле закрывания
центрального замка;
7.
Зеленый провод - центральный контакт реле закрывания центрального
замка;
8.
Красно-зеленый провод - нормально разомкнутый контакт реле закрыва-
ния центрального замка;
9.
Черный провод - «-» системы (обеспечьте уверенный контакт с «массой»
автомобиля);
10.
Зелено-белый провод - 2-ой выход контактов реле габаритных огней (под-
ключение через предохранитель 7,5А);

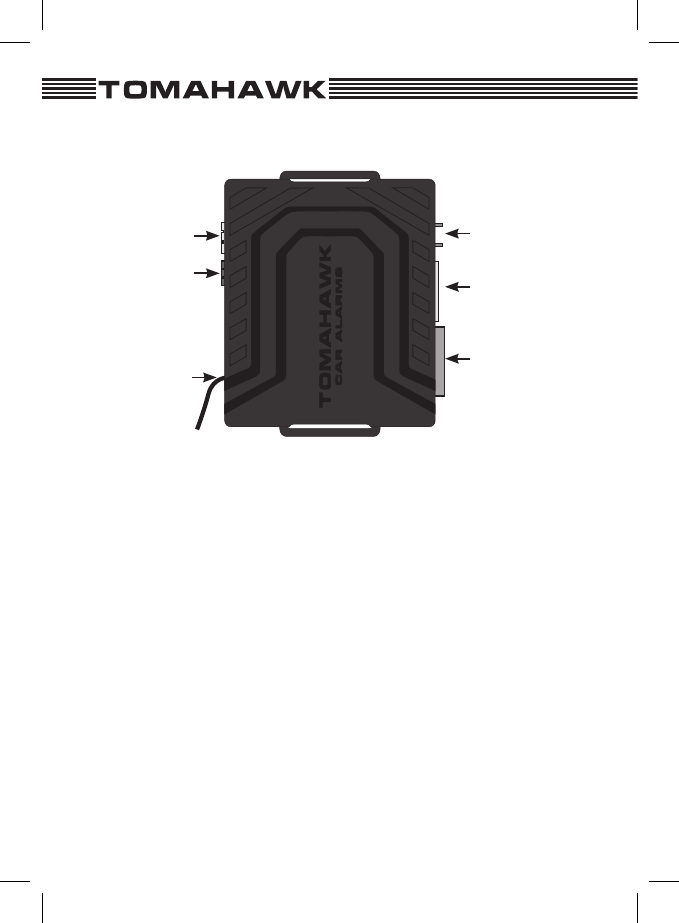

Дополнительный
датчик (3-pin)
Светодиод (2-pin)
Антенный провод
(L=500мм)
Силовой разъем
блокировки (2-pin)
Интерфейсный
разьем (8-pin)
Основной
разьем (10-pin)
