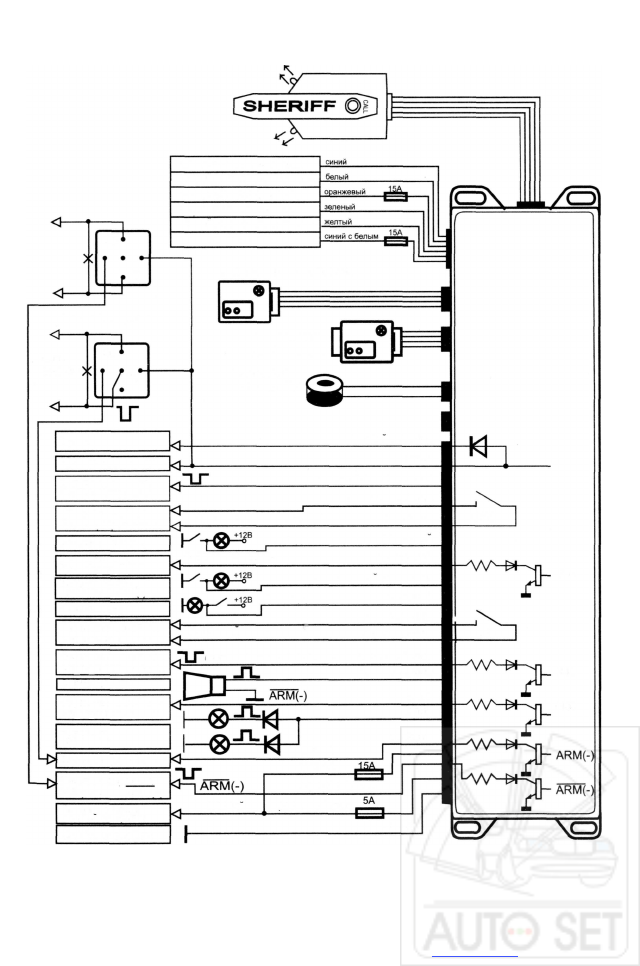

Схема включения ZX-725 SHERIFF
Светодиоды
Антенный модуль
*
Выбор функции сервисного канала управления осуществляется
согласно таблице программирования.
** На схеме указаны функции сервисных каналов запрграммированных
по умолчанию (заводская установка).
- 3 1 -
Н.З. контакт реле отпирания
ОБЩИЙ контакт реле отпирания
Н.Р. реле блокировки
Н.Р. контакт реле отпирания
Н.З. контакт реле запирания
ОБЩИЙ контакт реле запирания
Н.Р. контакт реле запирания
Дополнительный датчик
цепь
разрыва
30
87
Двухзоновый
датчик удара
Кнопка Valet/
Секретный Код
Н.З. реле блокировки
цепь
разрыва
30
87а
I G N 2
желтый с черным
желтый
темно-зеленый с красным
зеленый с черным
I G N 1 к замку зажигания
Доп. входной триггер
INST2(-) /спидометр
Упр. сервис, канал
СНЗ
с прогр. логикой
зеленый с красным
коричневый
С Н З
(вых. вежл. подсв.=20с)**
DOOR(-)
СН2(Тхупр.вых.=1с)
темно-синий
Концевик Двери (-)
Упр. сервис, канал
СН2
с прогр. логикой
темно-зеленый с коричнев.
Входной триггер
капот/баг. INST1M
DOOR(+)
фиолетовый
синий с черным
Концевик Двери (+)
Сервисный канал
СН6
с программир. логикой
(ТУРБОТАИМЕР**)
синий с красным
зеленый с белым
белый с черным
Сервисный канал
СН4
с программир. логикой
(имп. 1 сек при постановке**)
СИРЕНА
серый
белый
оранжевый
Сервисный канал
СН5
с программир. логикой
ARM(-)
ГАБАРИТЫ
Блокировка с Н.З. реле
Канал блокировки с
Н.Р. реле D I S
A R M ( - )
красный
Питание системы
и цепей габаритов
красный
черный с белым
красный с белым
черный
МАССА автомобиля
СН5
СН4
СН6
СН2
СНЗ
