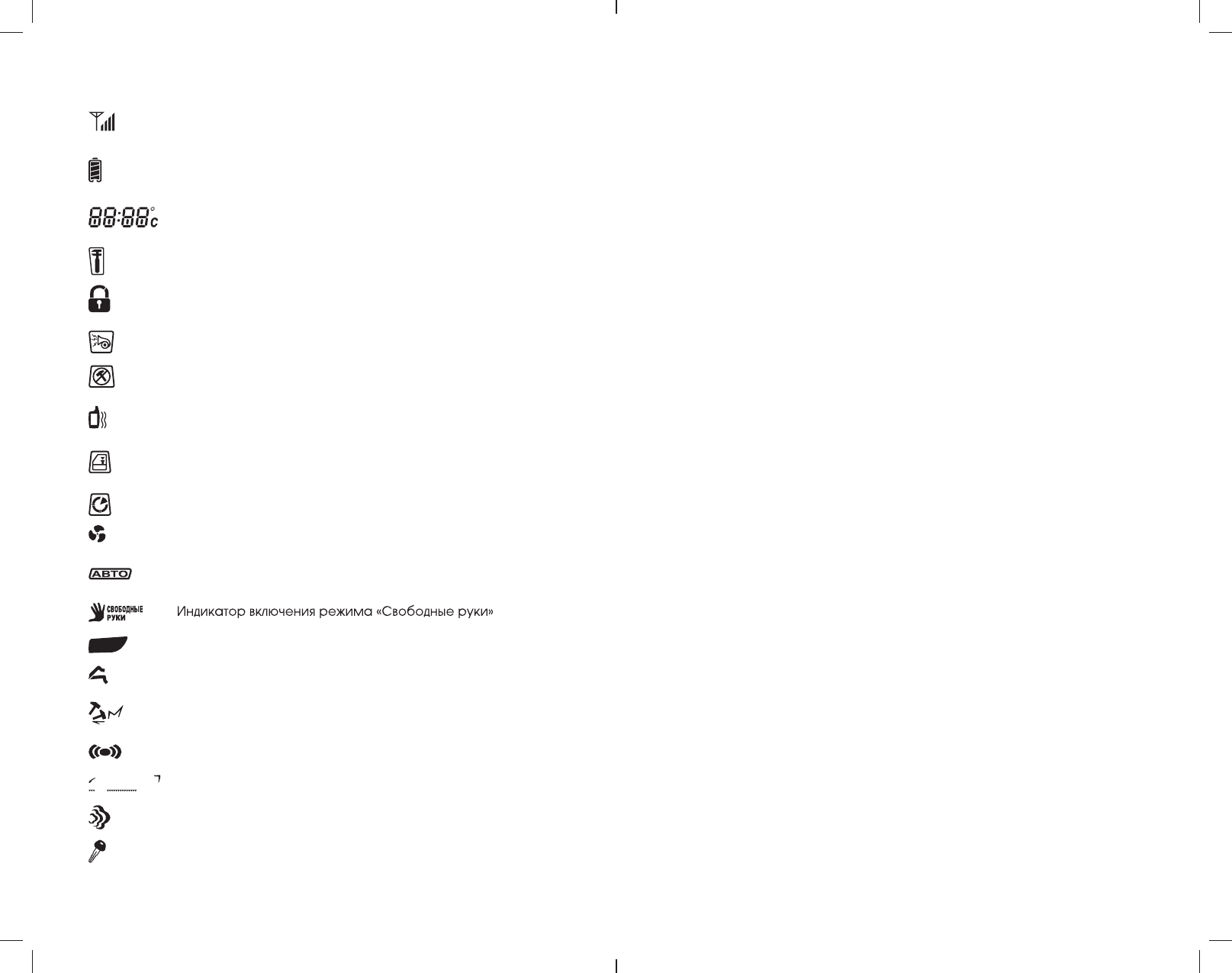

СИМВОЛЫ НА ДИСПЛЕЕ БРЕЛОКА-КОММУНИКАТОРА

 Индикатор работы передатчика


брелока-коммуникатора

 Индикатор разряда элемента питания


брелока-коммуникатора

 Индикатор часов, напряжения аккумулятора

автомобиля, температуры в салоне

Индикатор режима VALET

Индикатор запирания замков и отпирания замков

Индикатор состояния режима охраны

Индикатор включения сигналов сирены

Индикатор отключения датчика удара

 Индикатор включения вибрационного звонка

Индикатор включения автоматического

управления ЦЗ по зажиганию

Индикатор включения запуска по таймеру

 Индикатор включения режима «Турбо»

Индикатор включения режима пассивной

постановки в режим охраны

Индикатор открытой двери

Индикатор открытого багажника/капота

Индикатор тревоги, вызванной датчиком удара
(дополнительным датчиком)

Индикатор вызова владельца автомобиля

 Индикатор включенных габаритных огней

Индикатор работающего двигателя

 Индикатор тревоги по зоне зажигания

65

когда на выходе запирания (разъем CN3) каждый раз будет появляться
два последовательных импульса длительностью в 0.5 сек. Выбор значения
данной функции зависит от конструкции автомобиля, на который
устанавливается система.

Данная программируемая функция имеет два значения:

1) Заводское значение: выключена
2) Включена

ПРОГРАММИРУЕМАЯ ФУНКЦИЯ 2-7: «ТИП РЕЛЕ БЛОКИРОВКИ»

Значение этой программируемой функции устанавливается в

соответствии с выбранной схемой подключения реле блокировки. Данная
функция определяет режим выхода «Блокировка стартера или зажигания»
(синий провод в разъеме CN4).

Данная программируемая функция имеет два значения:

1) Заводское значение. Используется нормально замкнутое реле

(контакт 87а). На синем проводе в разъеме CN4 «МАССА» появляется,
когда блокировка включена. При заводском значении функции 1-10
на данном проводе всегда присутствует «МАССА» в режиме охраны,
а при значении 2 функции 1-10 «МАССА» присутствует в режиме
охраны, кроме режима автоматического запуска двигателя, режима
охраны с работающим двигателем и режима «Турбо» (см. подробное
описание программируемой функции 1-10)

2) Используется нормально разомкнутое реле (контакт 87). На синем

проводе в разъеме CN4 «МАССА» появляется, когда блокировка
отключена. При заводском значении функции 1-10 на данном
проводе присутствует «МАССА» в режиме «Снято с охраны», а при
значении 2 функции 1-10 – в режиме «Снято с охраны», в режиме
автоматического запуска двигателя, режиме охраны с работающим
двигателем и режиме «Турбо» (см. подробное описание
программируемой функции 1-10)

ПРОГРАММИРУЕМАЯ ФУНКЦИЯ 2-8: «ДЛИТЕЛЬНОСТЬ ИМПУЛЬСА НА
ВЫХОДЕ ДОПОЛНИТЕЛЬНОГО КАНАЛА 1»

Эта функция позволяет выбрать необходимую длительность импульсов на

данном выходе или включить триггерный режим управления.

Выход дополнительного канала 1 (желтый провод в разъеме CN9)

управляется коротким одновременным нажатием кнопок брелока (I+III),
а также может включаться соответствующим событием, в соответствии со
значением программируемой функции 2-10.

Данная программируемая функция имеет четыре значения:

1) Заводское значение: импульс длительностью в 1 секунду. Система

подтверждает включение данного выхода коротким сигналом
сирены и аварийной сигнализации, если они не запрещены
нажатием комбинации кнопок (I+II) и значением программируемой
функции 1-4

2) Импульс длительностью 15 секунд. Система подтверждает

включение данного выхода коротким сигналом сирены и аварийной
сигнализации, если они не запрещены нажатием комбинации кнопок
(I+II) и значением программируемой функции 1-4
