30
PANDORA RX
.
117
ПОДКЛЮЧЕНИЕ СВЕТОВОЙ СИГНАЛИЗАЦИИ
Для подключения световой сигнализации используются 10 и 19 контакты двадцатиконтактного
разъема базового блока. Максимальный ток по каждому из каналов не более 5А. Питание каналов
световой сигнализации осуществляется отдельно от питания базового блока через 20 контакт
того же разъема, в цепь питания установлен предохранитель 10А.
При установке базового блока провод с 10 контакта двадцатиконтактного разъема
подключается к проводке фонарей левого поворота, а 19 контакт того же разъема к проводке
фонарей правого поворота.
При необходимости использования в качестве аварийной сигнализации габаритных фонарей,
провода от 10 и 19 контактов замыкаются между собой и подключаются к проводке габаритных
огней.
ПОДКЛЮЧЕНИЕ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ
Подключение концевых выключателей дверей производится к 4 контакту двадцатиконтактного
разъема базового блока. Обычно в автомобилях стационарные концевые выключатели дверей
подключены параллельно и вывод от любого из выключателей возможно подключить к базовому
блоку.
Если в автомобиле предусмотрен блок управления салонным освещением или выключатели
дверей подключены раздельно, то к базовому блоку охранной системы возможно подключить
вывод салонного освещения. Необходимо удостовериться, что на выводе салонного освещения,
при открывании дверей, всегда появляется напряжение +12В независимо от положения
выключателей.
Базовый блок позволяет подключать концевые выключатели дверей, подключенные как к +12В,
так и к массе автомобиля. Полярность выключателя устанавливается при программировании
системы. Так же при программировании системы возможно установить задержку при принятии
концевого выключателя двери под охрану, что необходимо на автомобилях с задержкой выключения
салонного освещения.
Подключение концевых выключателей капота и багажника производится к 5 контакту
двадцатиконтактного разъема базового блока. Для этого необходимо установить концевые
выключатели в выбранном удобном месте капота и багажника, соединить их параллельно
проводом и подключить к базовому блоку.

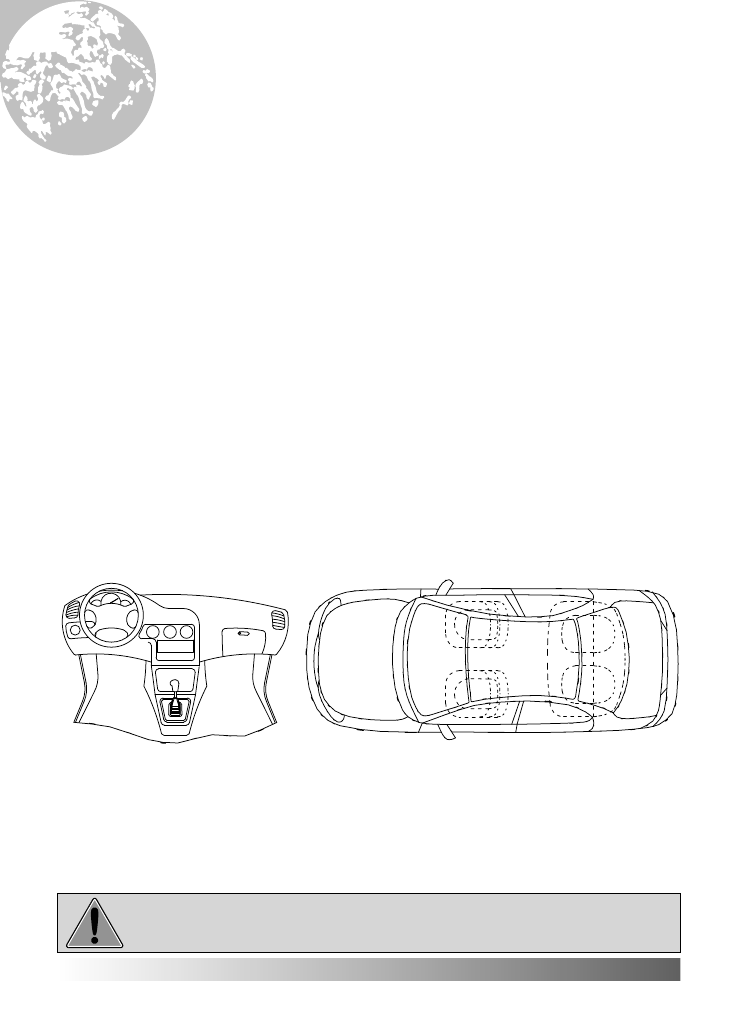

МЕСТА РАСПОЛОЖЕНИЯ ОСНОВНЫХ БЛОКОВ СИСТЕМЫ
Заполните эту страничку по окончании установки, это поможет вам впоследствии найти
нужные элементы для настройки.
ВНИМАНИЕ: Храните данное руководство только вне автомобиля, в
месте не доступном потенциальному угонщику.
- Предохранители
-
Сирена
-
Базовый блок охранной системы
- Передатчик пейджера
- Дополнительные датчики
- Концевые выключатели
- Индикатор состояния
- Реле блокировки
- Кнопка «VALET»
-
Сервисные реле
