Схему двухступенчатого открывания дверей (сначала дверь водителя, затем все остальные) возможно
осуществить двумя способами. Если центральный замок автомобиля - поддерживает функцию управления двумя
импульсами, то можно выбрать схему подключения по рис.2...9, а настройки Подуровней 7.6 и 7.7 - установить в
состояние «РАЗРЕШЕНО». Тогда при снятии системы с охраны кнопкой «2» брелока будет открыта только дверь
водителя, а для открытия остальных дверей будет нужно нажать кнопку «2» брелока еще раз. При постановке на
охрану все двери будут блокированы двумя импульсами - от открывания снаружи и изнутри.
Если центральный замок устанавливается на автомобиль вместе с системой охраны, или существующий
центральный замок не поддерживает функцию двухступенчатого открывания, то для ее реализации необходимо
использовать таймерный канал. Схема подключения показана на рис. 10. Система должна быть запрограммирована
следующим образом: Подуровни 5.2, 5.3, 5.4, 5.5, 7.5, 7.6, 7.7 - в соответствии с заводскими настройками, а
Подуровень 5.1 - «ЗАПРЕЩЕНО». В этом случае при снятии системы с охраны кнопкой «2» брелока будет открыта
только дверь водителя, а для открытия остальных дверей будет нужно нажать кнопку «3» брелока на 1 сек. При
постановке на охрану все как обычно, двери блокируются автоматически.

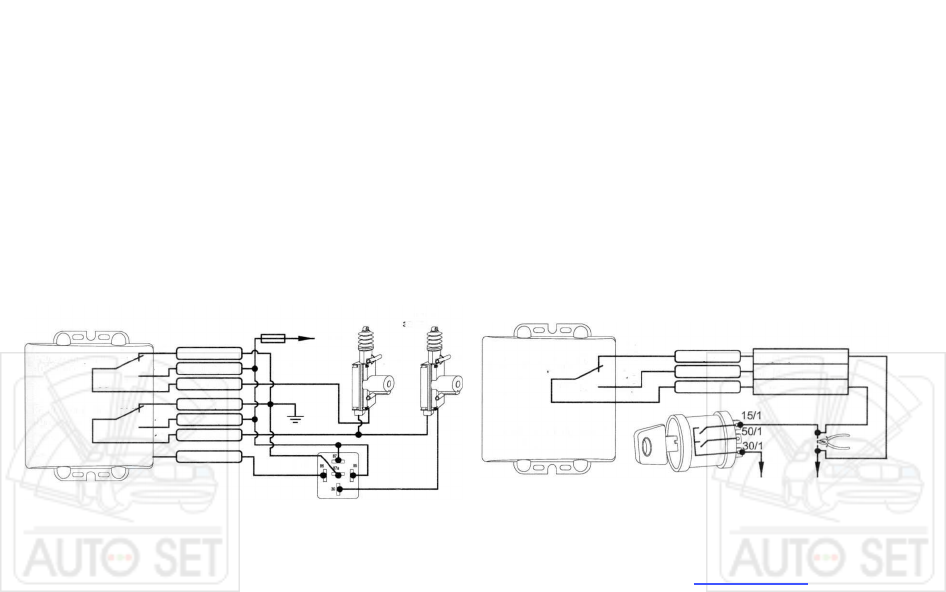

Пример схемы блокировки нормально
замкнутым реле (заводская установка типа контактов НЗ)
+ 1 2 В
Рис. 10
Схема п о д к л ю ч е н и я 2-проводных д в е р н ы х
з а м к о в для д в у с т у п е н ч а т о г о о т к р ы в а н и я д в е р е й
О с т а л ь н ы е
замки
З а м о к
в в о д и т е л ь с к о й
д в е р и
Предохранитель
+ 1 2 В
Реле отпирания
10 А макс
87а
12
15
87
30
16
1
11
87а
87
30
Реле запирания
10 А макс
13
7
Зеленый
Синий/Белый
Синий/Коричн
Синий/Оранж
Зелен/Белый
Зелен/Коричн
Зелен/Оранж
Реле
Рис. 11
к блоку з а ж и г а н и я
( с м . п р о г р а м м и р о в а н и е
с и с т е м ы )
14
18
17
87
87а
30
Реле б л о к и и о в к и
9 А макс
Серый
Белый
Черный
НЗ (87а) контакт
HP (87) контакт
Общий (30) контакт
