MYSTERY MX-307

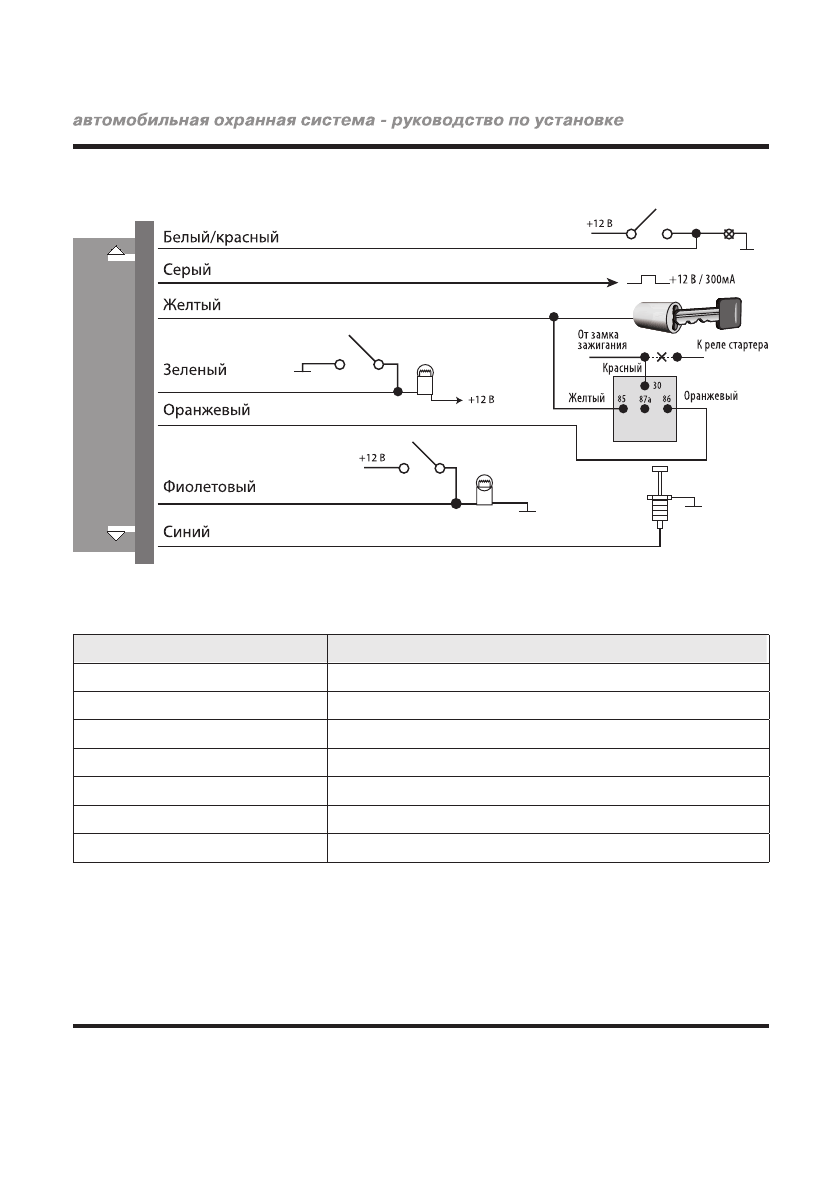

Схема подключения проводов разъема К1

Расположение проводов в разъёме К1 и их назначение

Цвет провода

Назначение цепи

Белый/красный

Входконтроляпедалитормоза

Серый

Выходдополнительногоканалауправления«+300мА»

Желтый

«+»Входконтроляцепизажигания

Зеленый

Входдатчикадверей«-»

Оранжевый

Выходблокировкидвигателя«-300мА»

Фиолетовый

Входдатчикадверей«+»

Синий

Входконцевиковкапота/багажника«-»

1 Белый/красный провод

Входконтроляпедалитормоза

2 Серый провод

-Дополнительныйканал
