Зелёный провод
– вход датчиков дверей "–"
Подключите зелёный провод к точке соединяющей заводские
концевые выключатели дверей "отрицательного" типа.
Желтый провод
– вход контроля цепи зажигания
Оранжевый провод
выход блокировки двигателя
На этом проводе появляется потенциал "массы" при включенном
режиме охраны. Максимальная нагрузочная способность выхода
– 300 мА. Этот выход предназначен для блокировки двигателя от
несанкционированного запуска нормально замкнутыми контак
тами дополнительного реле по цепи стартера.
Серый провод
– программируемый выход (см. раздел "Про
граммируемые функции)
Максимальная нагрузочная способность этого выхода – 300 мА.
Этот выход может быть использован для подключения замка ба
гажника (управление при помощи пульта управления) или орга
низации двух шагового отпирания дверей.
автомобильная охранная система руководство по установке
10
MYSTERY MX203

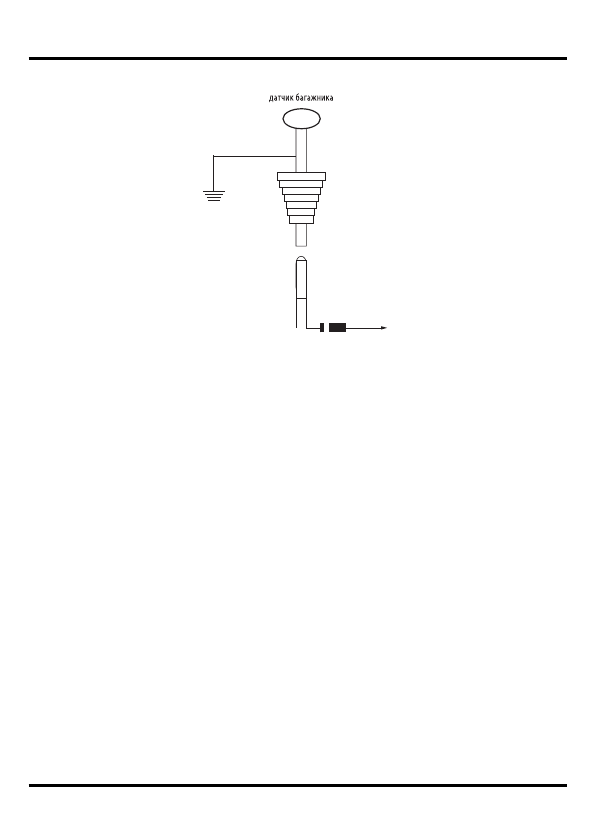

диод
синий
