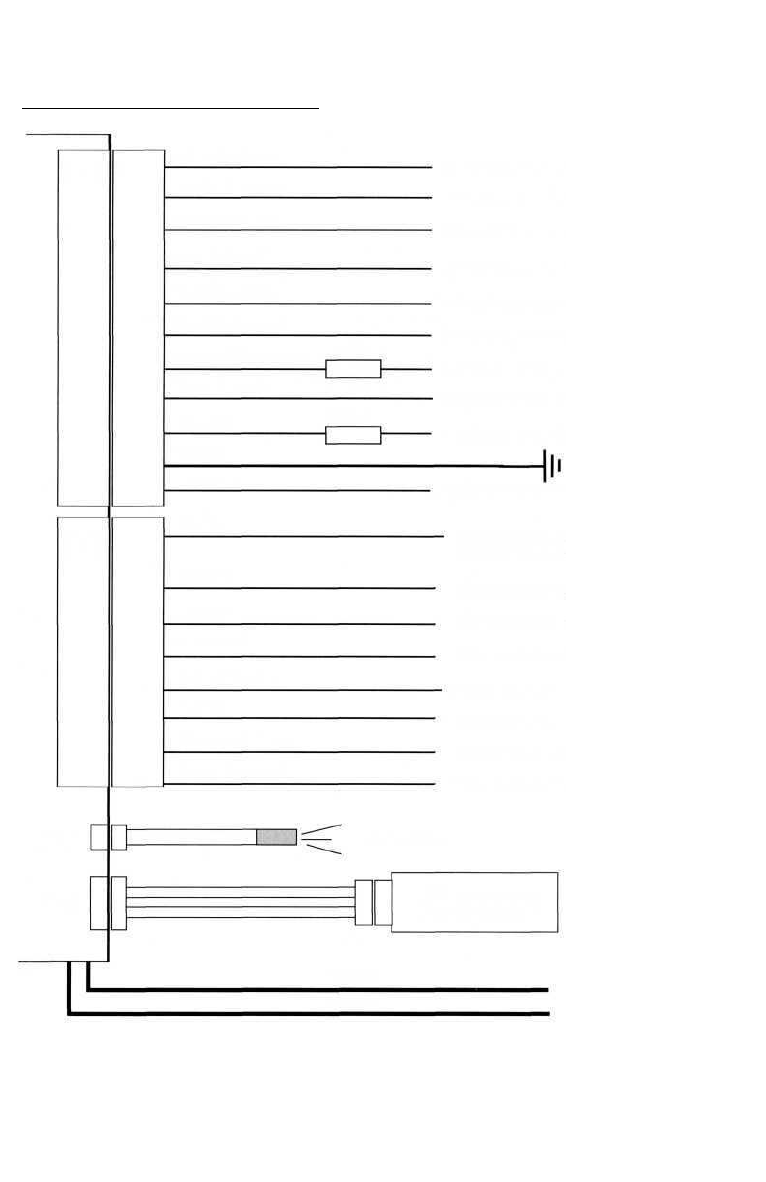

СХЕМА ПОДКЛЮЧЕНИЙ

НЗ контакт реле отпирания

Общий контакт реле отпирания

НО контакт реле отпирания

НЗ контакт реле запирания

Общий контакт реле запирания

НО контакт реле запирания

+ 12В питание фонарей

Выход на фонари

+ 12В питание блока

Концевик двери водителя/Вход
предупреждения (-)

Концевик двери (+)

Концевик двери (-)

Вход зажигания (+ 12В)

Выход дополнительного канала

Концевик капота/багажника (-)

Выход состояния (-300мА)

Выход отпирания багажника (-300мА)

Выход внутреннего

реле блокировки

А в т о м о б и л ь н ы й  о х р а н н ы й  к о м п л е к с  " M O N G O O S E "  М о д е л ь RKT  1 1 S .

MONGOOSE

15

Голубой/Желтый

Голубой/Красный

Красный/Черный

Серый/Желтый

Серый/Красный

Красный/Желтый

Зеленый/Коричневый

Черный/Белый

Красный

Черный

Коричневый

Голубой

Желтый

Зеленый

Оранжевый

Голубой/Черный

Серый

Коричневый/Белый

Черный/Красный

Светодиод

РЗ

Р4

Двухуровневый
датчик удара

Черный

Черный

Р2

Р1

Пр.15А

Пр.5А

Выход на сирену
