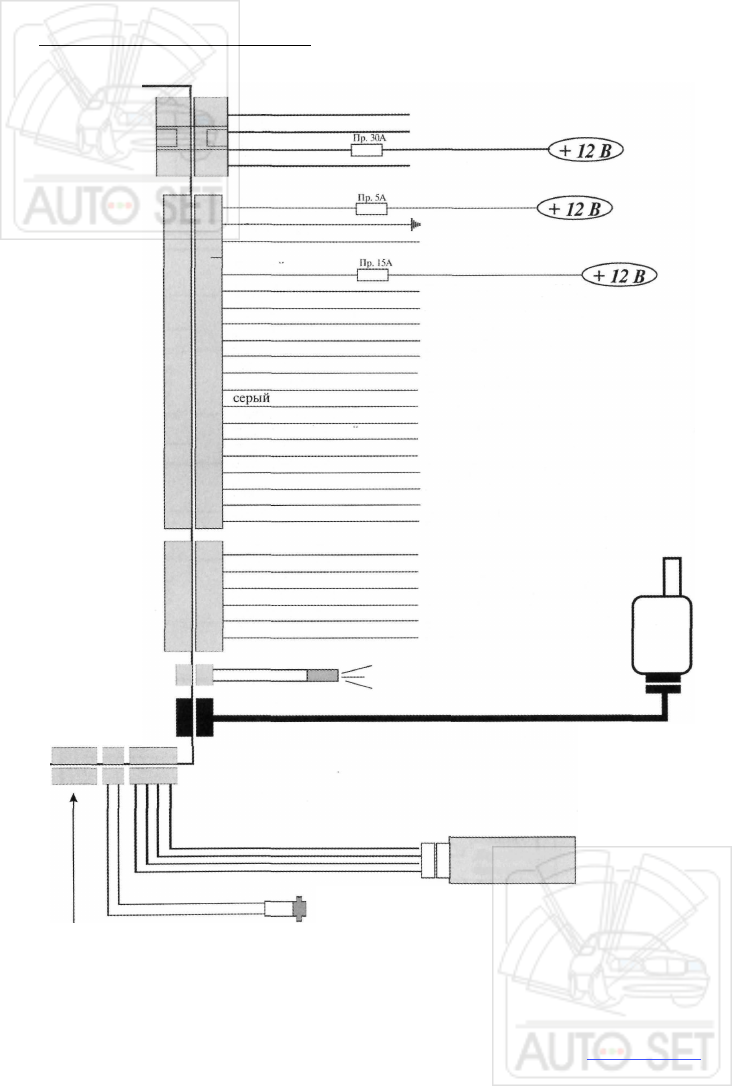

СХЕМА ПОДКЛЮЧЕНИЙ
Разъем для подключения датчика вызова (дополнительно)
Автомобильная охранная система "MONGOOSE" Модель EMS 7.0.
5
Кнопка аварийного отключения
Двухуровневый
датчик удара
Светодиод
Блок
связи
серый/желтый
серый/красный
красный/желтый
голубой/желтый
голубой/красный
красный/черный
Реле запирания
НЗ
контакт
Реле запирания
Общий
контакт
Реле запирания
НО
контакт
Реле отпирания
НЗ
контакт
Реле отпирания
Общий
контакт
Реле отпирания
НО
контакт
Выход зажигание 2 (-300мА)
Выход на фонари 2
Выход отпирания двери водителя (-300мА)
Выход на сирену (+2А)
Выход "Комфорт " (-300мА)
Вход тахометра
Концевик капота (-)
Концевик багажника (-)
Вход генератора/датчика масла
Выход отпирания багажника (-300мА)
Выход состояния (-300мА)
Выход НО блокировки (-300мА)
Вход ручного тормоза (-)
Концевик двери (-)
Концевик двери (+)
Выход на фонари 1
Выход зажигания
Выход АСС
Выход стартера
голубой
черный/желтый
красный
черный
красный
черный
черный/белый
красный
голубой/черный
черный/зеленый
розовый
коричневый
зеленый/белый
фиолетовый
серый/белый
белый/фиолетовый
коричневый/черный
коричневый/белый
голубой/желтый
голубой/белый
зеленый
желтый
