Руководство по установке.
AMG=800 B
6
Также возможно включение этого канала автоматически при каждой поста
новке системы на охрану (См. переключатели программных функций).
Остальные провода не использовать (заизолировать)
ДОПОЛНИТЕЛЬНЫЙ 6ТИКОНТАКТНЫЙ РАЗЪЕМ
ПРОВОДА ДЛЯ УСТРОЙСТВ ЗАПИРАНИЯ ДВЕРЕЙ
Система Mongoose AMG 800 B поставляется с универсальной системой
запирания дверей, имеющей шесть проводов. Смотри приложенные диаг
раммы, на которых показаны схемы соединений для негативного управле
ния, позитивного управления, установки новых приводов и пневматичес
кого привода.
СЕРЫЙ/КРАСНЫЙ ПРОВОД
реле запирания общий контакт
КРАСНЫЙ/ЖЕЛТЫЙ ПРОВОД
реле запирания разомкнутый контакт
СЕРЫЙ/ЖЕЛТЫЙ ПРОВОД
реле запирания замкнутый контакт
ГОЛУБОЙ/ЖЕЛТЫЙ ПРОВОД
реле отпирания замкнутый контакт
КРАСНЫЙ/ЧЕРНЫЙ ПРОВОД
реле отпирания разомкнутый контакт
ГОЛУБОЙ/КРАСНЫЙ ПРОВОД
реле отпирания общий контакт
Система с Отрицательным Импульсным
Управлением Центральным Замком
1 .
Найти провод запирающего сигнала (LOCK) автомобиля и подсоеди
нить к нему
CЕРЫЙ/КРАСНЫЙ
провод системы AMG 800 В.
2 .
Найти провод отпирающего сигнала (UNLOCK) автомобиля и подсое
динить к нему
СИНИЙ/КРАСНЫЙ
провод системы AMG 800 В.
3 .
Соединить вместе
КРАСНЫЙ/ЖЁЛТЫЙ
и
КРАСНЫЙ/ЧЁРНЫЙ
про
вода и подсоединить на корпус.
4 .
О т р е з а т ь
С И Н И Й / Ж Ё Л Т Ы Й
и
С Е Р Ы Й / Ж Ё Л Т Ы Й
п р о в о д а , т . к . о н и
не требуются при данном типе соединения.

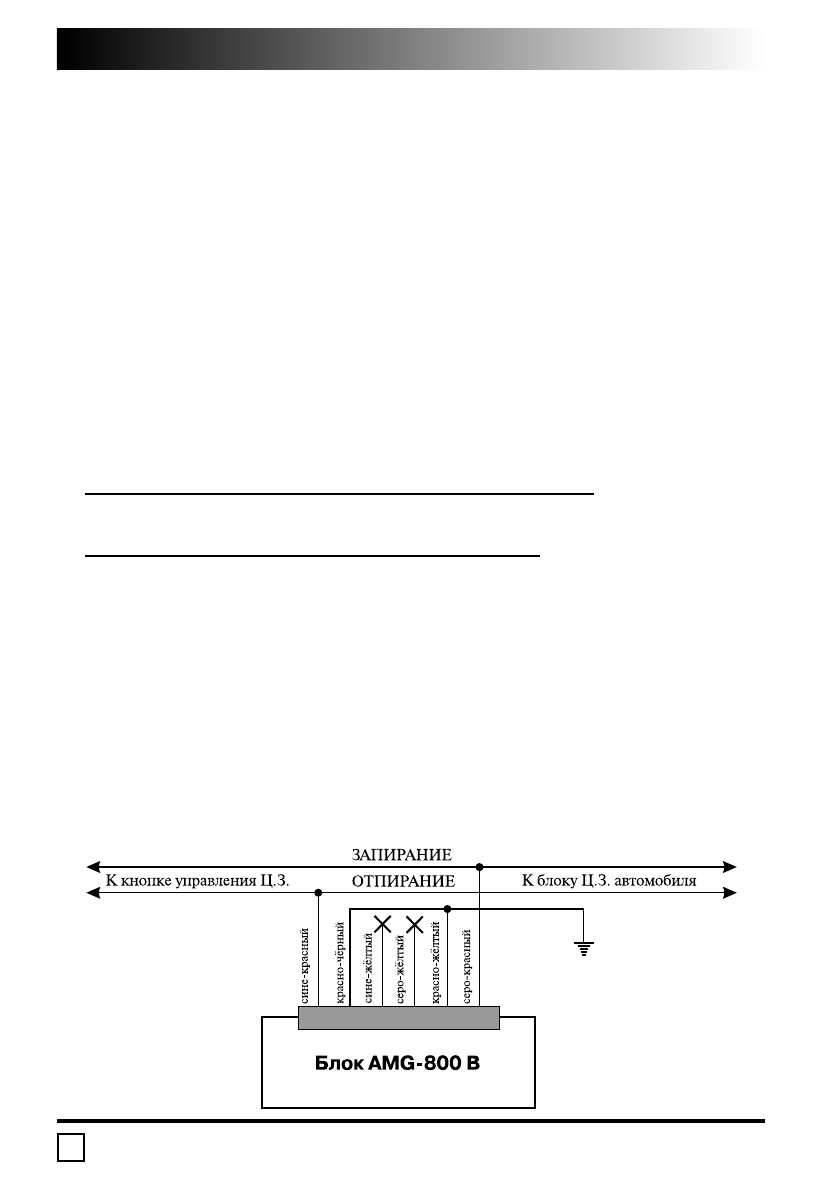

Схема системы с отрицательным импульсным управлением
центральным замком.
