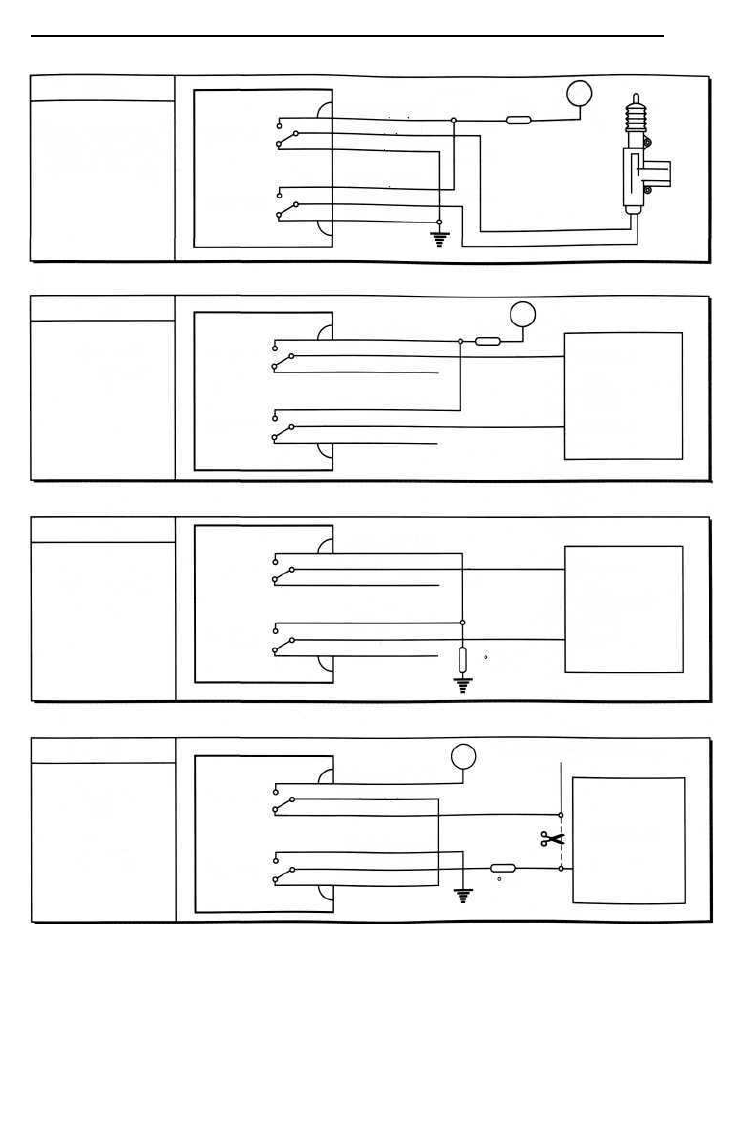

СХЕМЫ ПОДКЛЮЧЕНИЯ К ЦЕНТРАЛЬНОМУ ЗАМКУ
Автомобильный охранный комплекс "MONGOOSE" Модель AMG-750/1.
+30
15А
Красный/черный
Голубой/красный
Голубой/желтый
Красный/желтый
Серый/красный
Серый/желтый
Закрытие
Открытие
Дополнительный
электропривод
и если Ц.З. нет
рис.2
1-ЗА
+30
Открытие
Блок
центрального
замка.
Закрытие
Красный/черный
Голубой/красный
Голубой/желтый
Красный/желтый
Серый/красный
Серый/желтый
Открытие
Закрытие
Позитивное
управление
Ц.З.
рис.3
рис.4
Негативное
управление
Ц.3.
Открытие
Закрытие
Красный/черный
Голубой/красный
Голубой/желты й
Красный/желтый
Серый/красный
Серый/желтый
1-ЗА
Закрытие
Блок
центрального
замка.
Открытие
Компрессор
Провод из водительской двери
+30
1-ЗА
Красный/черный
Голубой/красный
Голубой/желтый
Красный/желтый
Серый/красный
Серый/желтый
Закрытие
Открытие
Пневмо
Ц.З.
(Audi,
Mercedes)
рис.5
2 1
