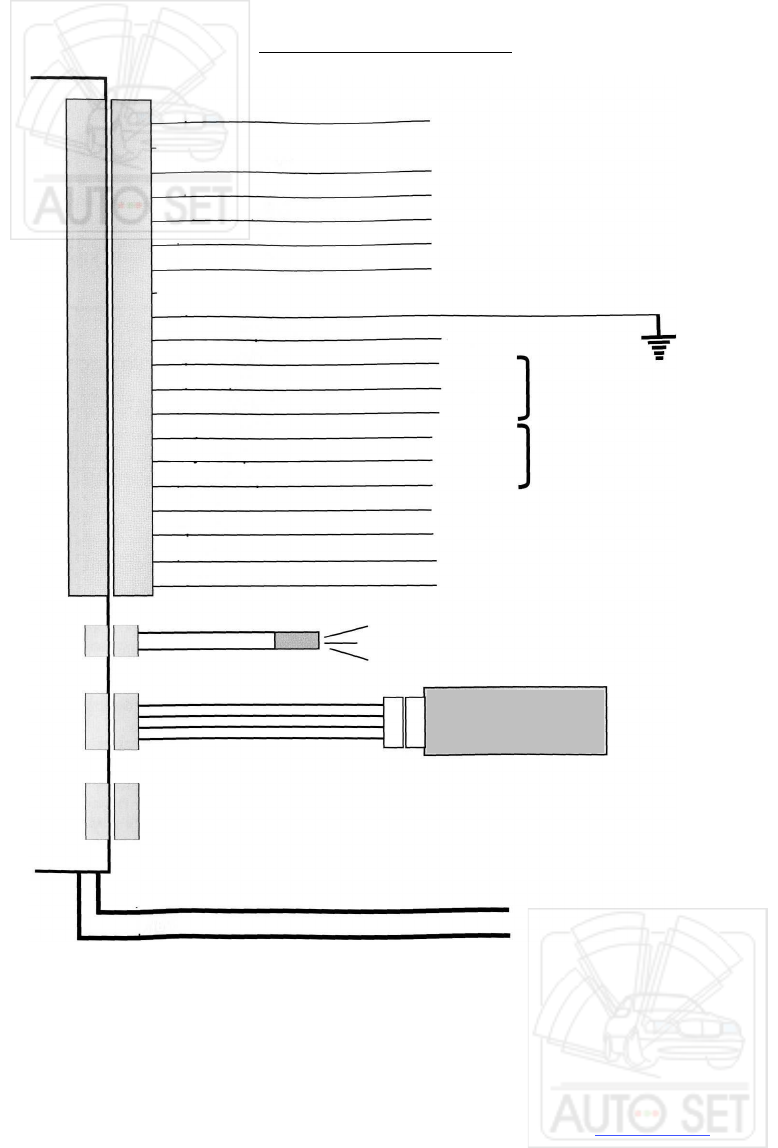

Схема_подключений
Выход на сирену (+2А)
Выход состояния (-300мА)
Программируемый вход 1 (-)
Выход отпирания багажника (-300мА)
Вход зажигания (+12В)
Вход концевика двери (-)
Реле отпирания
Выход внутреннего
реле блокировки
Разъем для подключения
дополнительного
двухуровневого датчика
Двухуровневый
датчик удара
Реле запирания
коричневый
коричневый/белый
серый
голубой/черный
оранжевый
зеленый
черный
зеленый/коричневый
серый/желтый
+ 12В, питание блока
НЗ
Общий
серый/красный
красный/желтый
голубой/желтый
НО
НЗ
голубой/красный
Общий
НО
красный/черный
желтый
черный/зеленый
красный
черный/белый
Светодиод
Программируемый вход 2 (+)
Выход на фонари 1
+ 12В, питание фонарей
Выход на фонари 2
ч е р н ы й
черный
