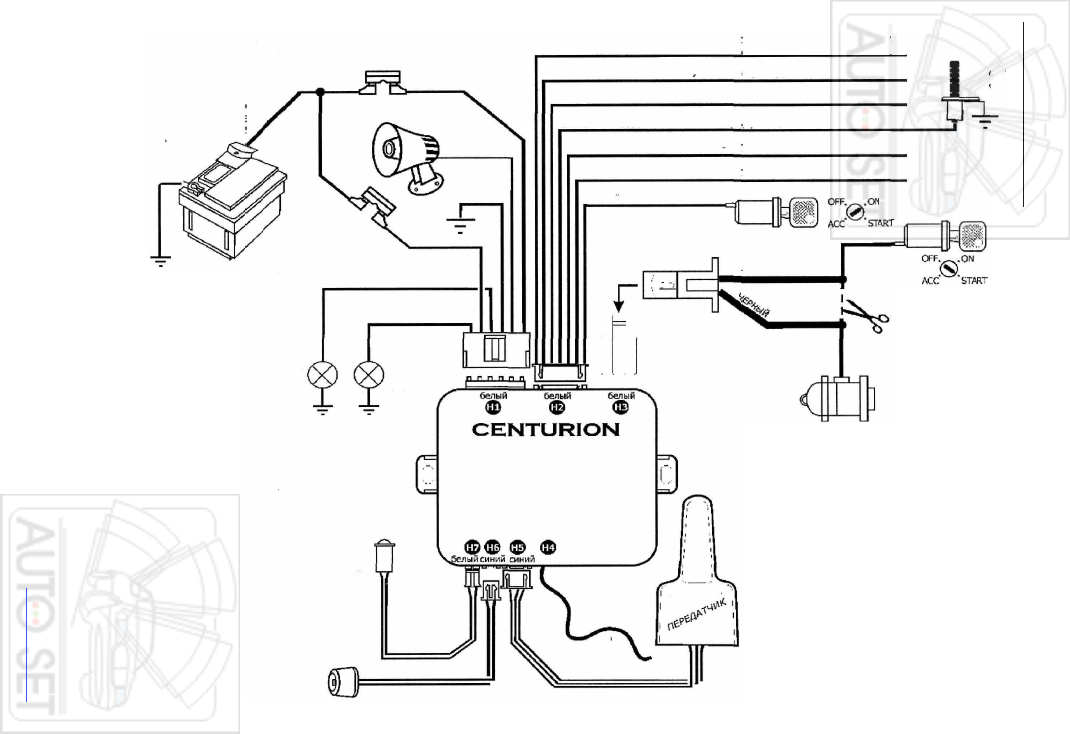

Схем
а
подключени
я
22
CENTURIO
N
BIK
E
KEEPE
R
инструкци
я
пользовател
я
ПИТАНИЕ
СИСТЕМЫ
"масса "
ПИТАНИЕ
+
12
В
СИСТЕМЫ
СВЕТОВЫЕ
СИГНАЛЫ
(+) ВЫХОД
ПИТАНИЕ
СВЕТОВЫХ
СИГНАЛОВ ,
+
12 В
10 А
ЗА
СВЕТОВЫЕ
СИГНАЛЫ
(+) ВЫХОД
СИРЕНА
(+) выход
КРАСНО - БЕЛЫЙ
КРАСНЫЙ
КОРИЧНЕВЫЙ
БЕЛЫЙ
БЕЛЫЙ
разрезать
ВЫХОД НА РЕЛЕ БЛОКИРОВКИ ИЛИ ДЛЯ ПИТАНИЯ ВНЕШНИХ
ОРАНЖЕВЫЙ
ДАТЧИКОВ (-) выход, когда режимохраны включен
ЗЕЛЕНЫЙ
"ЗАМКНУТАЯ ПЕТЛЯ" вход, контролирует наличие "массы"
РОЗОВЫЙ
УПРАВЛЕНИЕ КЛАКСОНОМ, (-) выход
СИНИЙ
ВХОД ДАТЧИКА НАКЛОНА, <-) вход
ФИОЛЕТОВЫЙ
УПРАВЛЕНИЕ 4 м КАНАЛОМ, (-) выход
СЕРЫЙ
УПРАВЛЕНИЕ 3-М КАНАЛОМ, (-) ВЫХОД
ЖЕЛТЫЙ
ЗАЖИГАНИЕ (+) ВХОД
ЧЕРНЫЙ
ДАТЧИК
(-) вход
СТАРТЕР
АНТЕННА
ПРИЕМНИКА
ЦЕНТРАЛЬНЫЙ БЛОК
СВЕТОДИОДНЫЙ
ИНДИКАТОР
СЛУЖЕБНАЯ
КНОПКА
ЧЕРНЫЙ
