Руководство пользователя и инструкция по установке
24

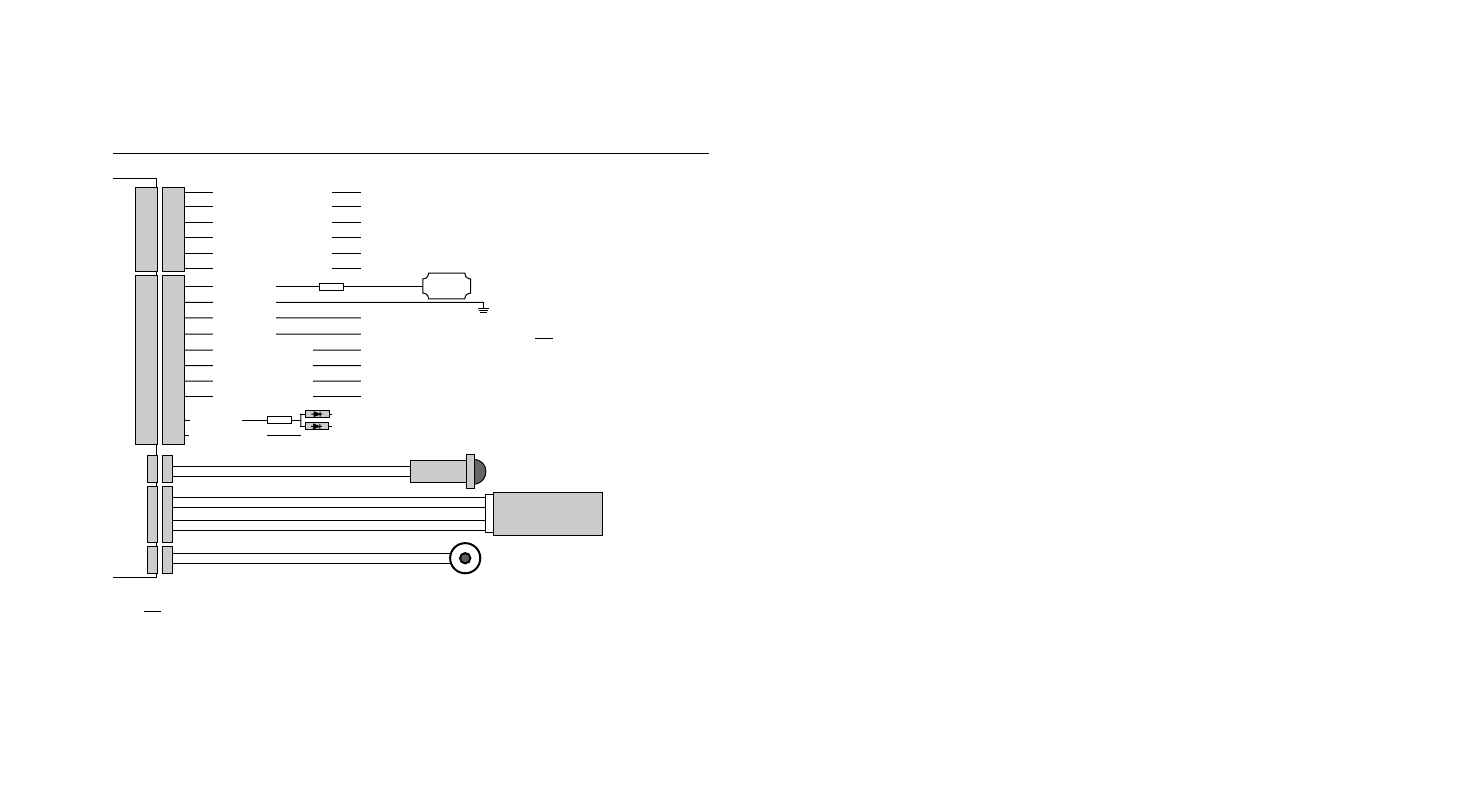

СХЕМА ПОДКЛЮЧЕНИЙ.
Пояснения к схеме подключения:
*** Полярность входа концевых выключателей задается с помощью перемычки CN6 на печат-
ной плате. Заводская установка полярности – отрицательная (DR-). При необходимости изменить
полярность на положительную: снимите крышку на блоке сигнализации, переставьте перемычку в
положение DR+, верните крышку на место.
Зеленый/красный
Зеленый/белый
Зеленый/желтый
Голубой/красный
Голубой/белый
Голубой/желтый
НЗ
Общий
НО
НЗ
Общий
НО
}
}
Реле запирания
Реле отпирания
Пр.15А
+12 В
Зажигание
Концевик двери (-) или (+) ***
Концевик капота/багажника (-)
Выход состояния (-300 мА )(программируемый)
Выход отпирания багажника (-300 мА)
Программируемый выход отпирания двери водителя
или закрытия стекол при постановке
на охрану (“комфорт”) (-300 мА)
Пр.15А
}
Выход на
фонари
Выход на
сирену (+)
Светодиод
Двухуровневый
датчик удара
Кнопка аварийного отключения
Красный
Черный
Розовый
Голубой
Голубой/белый
Черный/желтый
Фиолетовый
Серый
Желтый
Оранжевый
