де  фонарь  удер жи ва ет ся  пру -
жинной  защел кой  и  фик са то ром.
Сдвинь

те фонарь в напра

вле

нии

дви же ния  авто мо би ля  и  выве ди те
фик са тор  из  заце пле ния.  Повер нув
патрон 3 про тив часо вой стрел ки,
вынь

те его в сборе с лам

пой из

кор пу са  фона ря  и  потя ни те  лампу  2
на себя.

На  авто мо би ле  с  кузо вом  «лифт-

бек»

в  вари ант ном  испол не нии

уста на вли ва ет ся  боко вое  зер ка ло
задне го  вида  с  ука за те лем  пово ро -
та. В каче стве источ ни ков света в
ука за те ле  пово ро та  приме не ны
све то из лу чаю щие  диоды.  В  слу чае
выхо да из строя источ ни ков света
боко вое  зер ка ло  заднего  вида
заме ня ет ся  пол но стью  на  атте сто -
ван ном  ПССС.

Фонарь  ос ве ще ния

но мер но го  зна ка

На

авто мо би ле

с

кузо вом

«седан»  пере го рев шую  лампу  3
(рис. 61) в фона

ре осве

ще

ния

номер но го  знака меняй те  толь ко
после его сня

тия с авто

мо

би

ля,

для чего отвер

ни

те винты 6,

вставь те отверт ку в паз 4, наж ми те
паль цем  к цен тру  защел ку  5  и
отверт кой  акку рат но  сни ми те  рас -
се ива тель 2. Лампа 3 в кор пу се 1

удер жи ва ет ся  пру жин ны ми  кон -
так та ми.

На автомобиле с кузовом «лифт-

бек» для замены лампы в фонаре
освещения 1 (рис. 61а) номерного
знака снимите его с автомобиля.

В  гнез де  фонарь  удер жи ва ет ся

пру жин ной  защел кой  и  фик са то -
ром. Вставь те пло скую отверт ку в
паз с левой сто ро ны фона ря, акку -
рат но сдвинь те его впра во и выве -
ди те  фик са тор  из  заце пле ния.
Повер нув патрон 3 про тив часо вой
стрел ки, вынь те его в сборе с лам -
пой из кор пу са фона ря 1 и потя ни -
те лампу 2 на себя.

После заме ны лампы сбор ку и

уста нов ку  фона ря  осве ще ния  но-

118

мер но го  знака  про во ди те  в  обрат -
ном поряд ке.

Пла фон  ос ве ще ния  са ло на

Для заме

ны ламп в пла

фо

не

осве ще ния  сало на  необхо ди мо
снять рас се ива тель 1 (рис. 62) из
рамки  кре пле ния  пла фо на.  Пла -
фон  удер жи ва ет ся  метал ли че ской
пру жин ной  защел кой  и  заце па ми
с  обрат ной  сто ро ны  в  поса доч ном
месте рамки. Для сня тия пла фо на
необхо ди мо

вста вить

пло скую

отверт ку в паз с пра вой сто ро ны
пла фо на  (со  сто ро ны  места  пе-
ред не го  пас са жи ра)  и  акку рат но
вывер

нуть пла

фон на себя. Ото

-

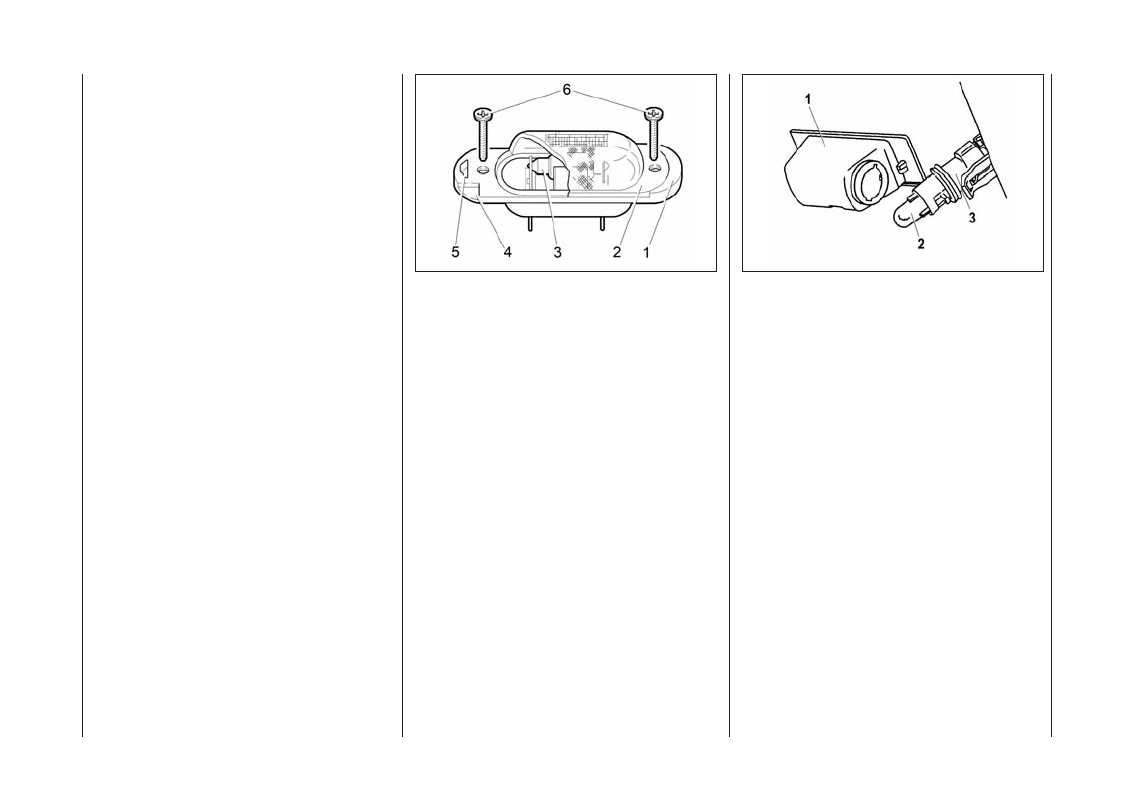

Рис. 61. Фонарь освещения

номерного знака автомобиля

с кузовом «седан»

Рис. 61а. Фонарь освещения

номерного знака автомобиля

с кузовом «лифтбек»
