198
Места крепления тягово-сцепного устройства
С целью повышения безопасности буксировки прицепа реко-
мендуем вам установить специально предназначенное для этого
дополнительное оборудование. Опорно-сцепное устройство
крепится в специально предусмотренных местах на раме авто-
мобиля. На рисунке и в таблице указано точное расположение
мест крепления тягово-сцепного устройства. Настоятельно
рекомендуем вам установить дополнительное специальное обо-
рудование, такое как демпфер угловых колебаний, тормозное
оборудование, устройство выравнивания положения прицепа и
низкопрофильные зеркала заднего вида. Более того, установка
такого оборудования может оказаться необходимой.

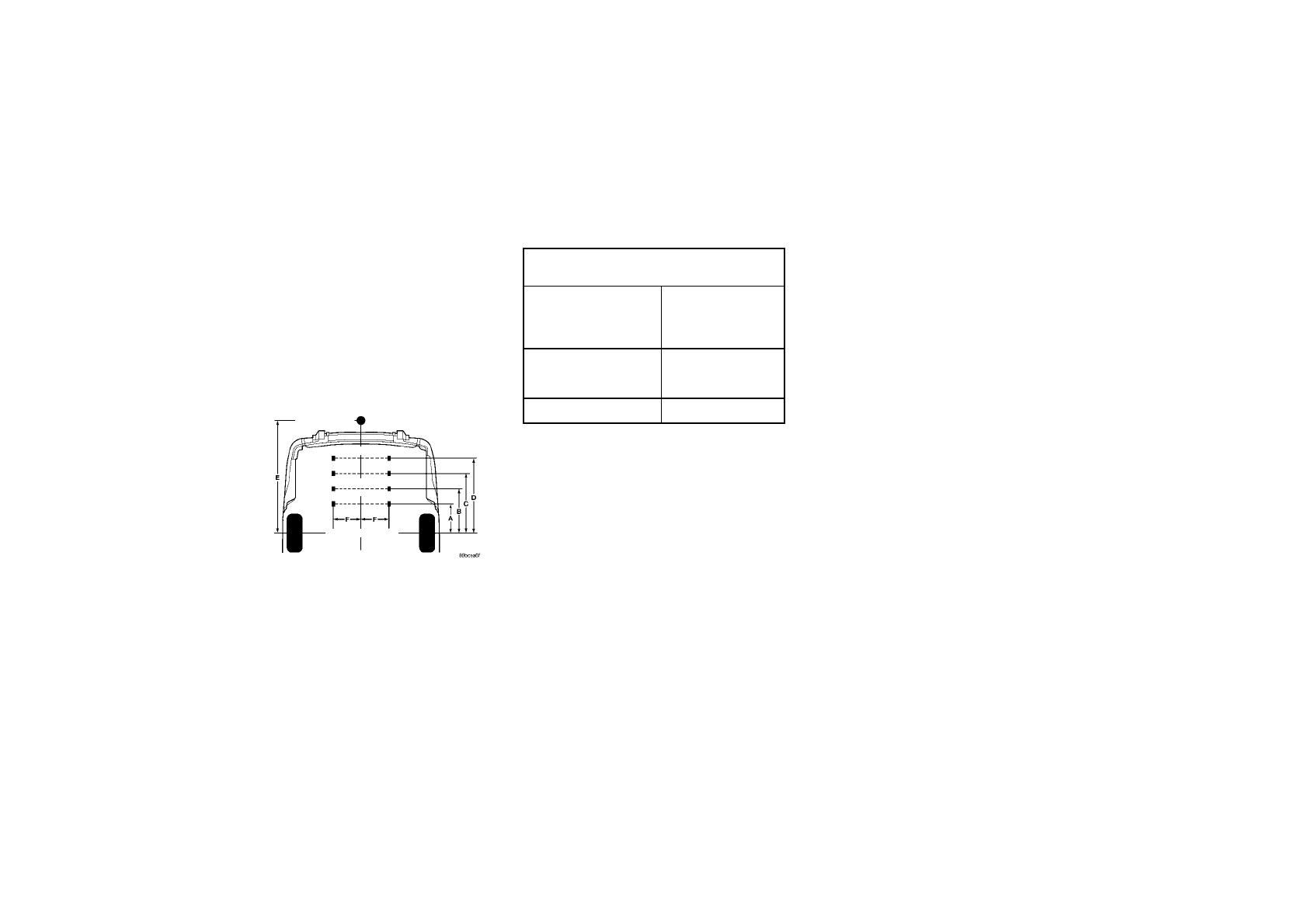

Места крепления тягово-сцепного устройства
и посадочные размеры
А (отверстия для крепления
тягово-сцепного устройства на
боковой и нижней поверхностях
рамы)
630 мм
В (размер может меняться в
зависимости от типа используе-
мого прицепа)
525 мм
С
983 см
ОСЬ ШАРОВОЙ ОПОРЫ
СЦЕПНОГО УСТРОЙСТВА
ОТВЕРСТИЯ ДЛЯ КРЕПЛЕНИЯ
АВТОМОБИЛЯ
ОСЬ СИММЕТРИИ
ОСЬ ВРАЩЕНИЯ КОЛЕС
