ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
217

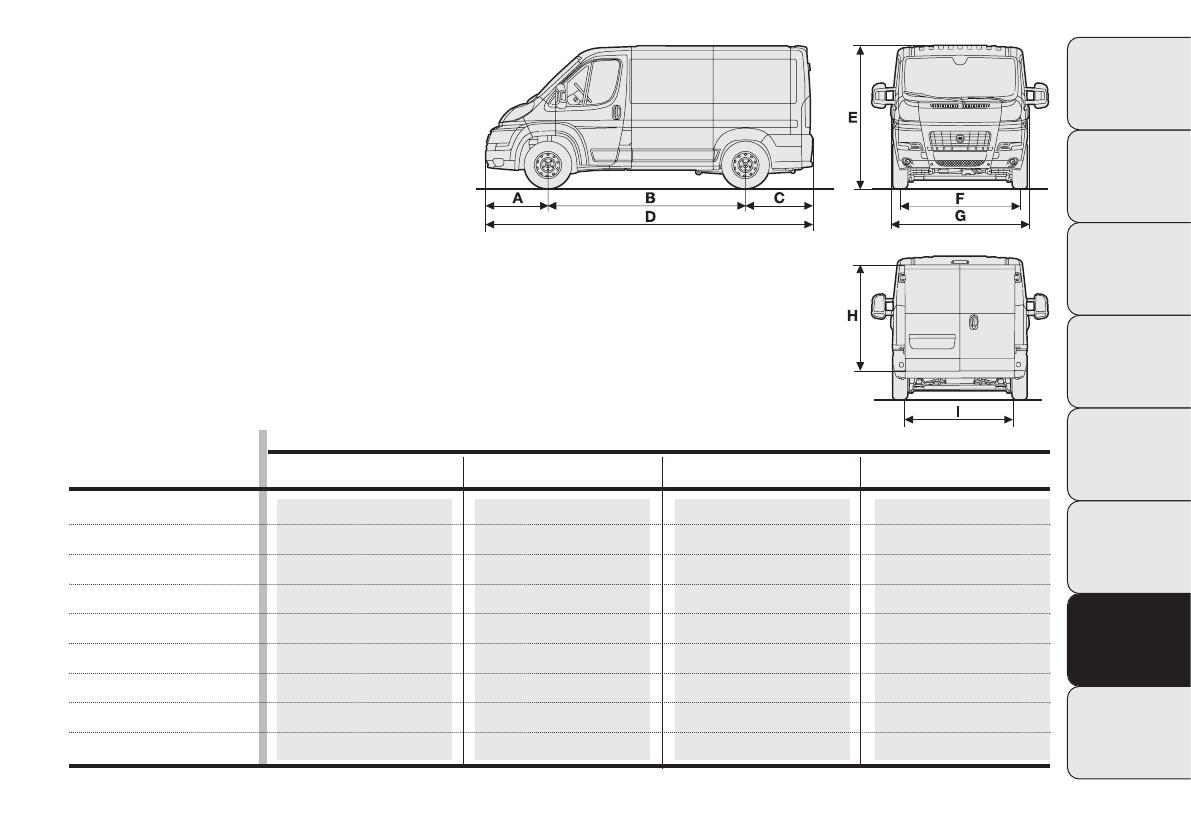

РАЗМЕРЫ
ФУРГОН
Размеры выражены в мм и относятся
к автомобилю с шинами в комплекте.
Высота измерена при незагруженном
автомобиле.
В настоящем руководстве приведены
все модификации/комплекты
снаряжения автомобиля Fiat Ducato.
Смотри модификации/комплекты
снаряжения автомобиля, продаваемого
на рынке вашей страны.
рис. 233
F0N0341m
ФУРГОН
CHI
MH1 – MH2
LH2 – LH3
XLH2 – XLH3
A
948
948
948
948
B
3000
3450
4035
4035
C
1015
1015
1015
1380
D
4963
5413
5998
6363
E
2254
2254 – 2524
2524 – 2764
2524 – 2764
F
1810
1810
1810
1810
G
2050
2050
2050
2050
H
–
–
–
–
I
1790
1790
1790
1790
Размеры изменяются в зависимости от модификации в указанных пределах
