71
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0N0051m
рис. 90

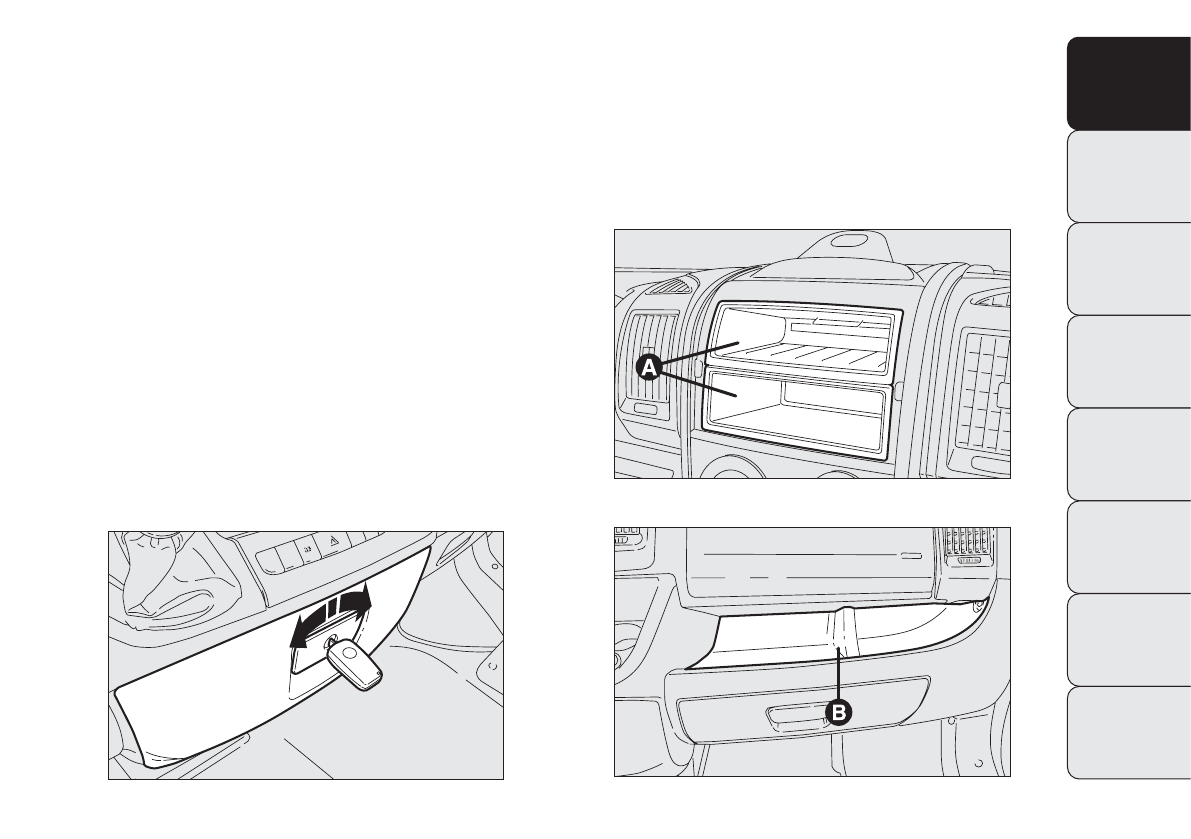

ПЕРЧАТОЧНЫЙ ЯЩИК С ЗАМКОМ – рис. 90
Чтобы закрыть или открыть ящик, поверните ключ по или
против часовой стрелки. Ящик открывается за ручку.
Размеры ящика рассчитаны на переносной компьютер.
ЯЩИК ДЛЯ МЕЛКИХ ВЕЩЕЙ
Ящик A – рис. 91 помещается в центре приборной
панели.
Ящик В – рис. 92 находится с правой стороны приборной
панели над перчаточным ящиком.
F0N0511m
рис. 91
F0N0053m
рис. 92
