Неисправности в пути

331

Если  не  работает  какое­либо  электриче­
ское  оборудование,  отключите  питание
всех  систем  автомобиля  и  проверьте  ис­
правность предохранителей.

■

■

Блоки в моторном отсеке

В  моторном  отсеке  находятся  два  блока
предохранителей.

Расположение  предохранителей  приве­
дено  на  крышке  каждого  блока.  Опре­
делите  расположение  предохранителя
по  его  номеру  и  схеме  на  крышке  блока
предохранителей.

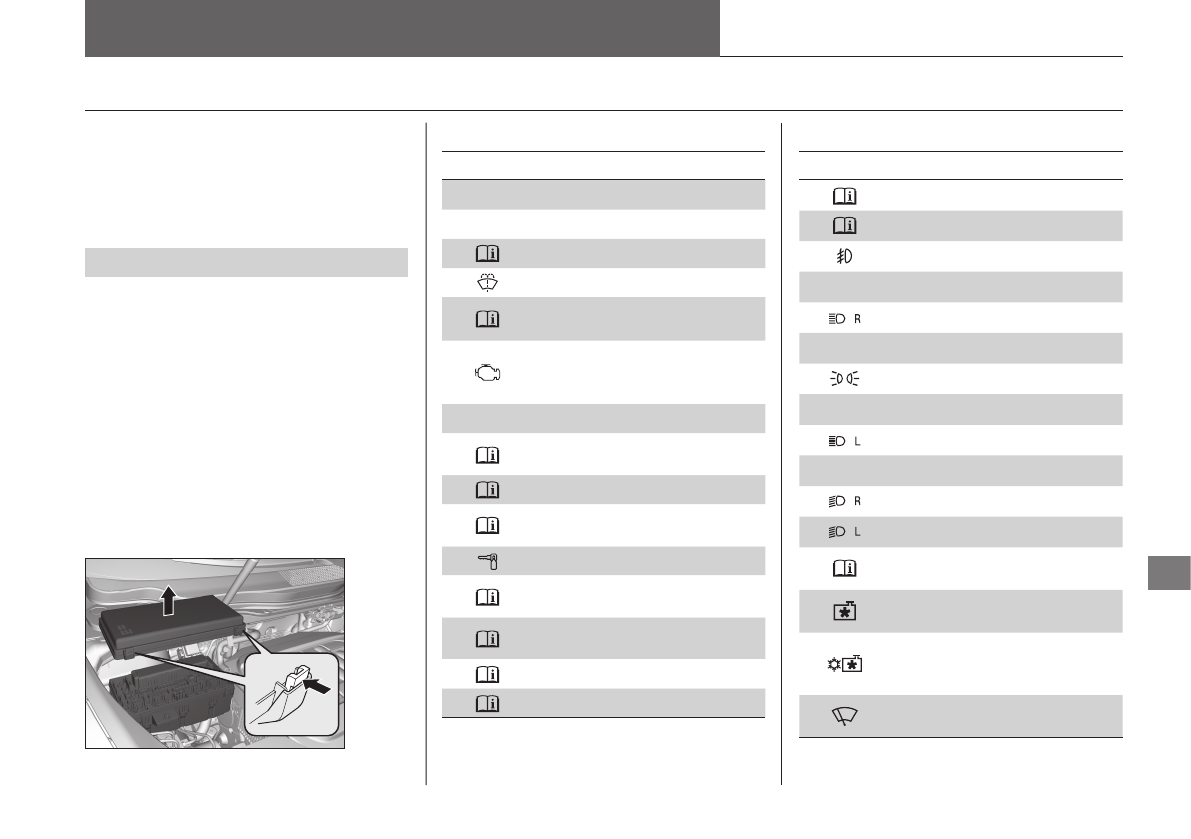

Первый блок предохранителей находится
в правом дальнем углу моторного отсека.
Чтобы открыть его, нажмите защелки.

■

■

Защищаемые цепи

Защищаемая цепь

1

—

—

—

2

—

—

—

3

генератор (клемма FR)

15 А

4

сигнал питания омывателя 1 15 А

5

сигнал питания электро­

магнитных клапанов 1

7,5 А

6

сигнал включения

электронного блока

управления (FR)

7,5 А

7

—

—

—

8

доп. предохранитель

инжектора

15 А

9

привод дросселя

15 А

10

главный предохранитель

инжектора

15 А

11

катушка зажигания

15 А

12

дневное освещение, правая

сторона

10 А

13

дневное освещение, левая

сторона

10 А

14

зажигание

20 А

15

радиоприемник

20 А

Защищаемая цепь

16

фонарь заднего хода

10 А

17

сцепление

7,5 А

18

противотуманные фонари

20 А

19

—

—

—

20

правая фара дальнего света 7,5 А

21

—

—

—

22

малые лампы освещения

10 А

 23

—

—

—

24

левая фара дальнего света 7,5 А

25

—

—

—

26

 правая фара ближнего света 10

27

левая фара ближнего света 10 А

28

датчик уровня моторного

масла

7,5 А

29

вентилятор системы

охлаждения

30 А

30

электродвигатель

вспомогательного

вентилятора

30 А

31

главный предохранитель

заднего стеклоочистителя

30 А

Расположение предохранителей

Предохранители

Продолжение на следующей странице
