Parts list / Liste des pièces / Lista de componentes / Teileliste / Lista över medföljande delar / Onderdelenlijst /
Lista de peças / Elenco dei componenti / Spis części / Lista componentelor / Комплeктyющиe дeтaли / Список
деталей /
/
/
/
/Daftar suku cadang /
/ Senarai
bahagian /
Mounting from the car interior / Montage depuis l’intérieur de l’habitacle / Montaje desde el
interior del automóvil / Montage vom Wageninneren aus / Montering inifrån bilkupén /
Installeren in het interieur van de auto / Montagem pelo interior do veículo / Montaggio
all’interno dell’auto / Montarea din interiorul vehiculului / Montaż z wnętrza pojazdu /
Mонтaж в caлонe aвтомобиля / Bcтaновлeння в caлоні aвтомобіля /
/
/
/
/ Memasang dari interior mobil /
/ Pemasangan daripada dalaman kereta /
REAR TRAY / PLAGE ARRIÈRE / BANDEJA POSTERIOR / HUTABLAGE / HATTHYLLA / HOEDENPLANK / PRATELEIRA
TRASEIRA / RIPIANO POSTERIORE / TYLNA PÓŁKA / ETAJERA DIN SPATE / ПOЛКA ЗA ЗAДHИMИ CИДEHЬЯMИ /
ПОЛИЧКА ЗА ЗАДНІМ СИДІННЯМ /
/
/
/
/ TRAY BELAKANG /
/ DULANG BELAKANG /
(XS-XB6951)
安裝以前
嵌⼊式安裝⾄少需要73.5 mm
*
1
/53.5 mm
*
2
的深
度。測量安裝揚聲器區域的深度，確保揚聲器不
會妨礙汽⾞上的任何其它部件。選擇安裝位置
時，請注意下列事項：
確保您要安裝揚聲器的⾞⾨（前⾯或後⾯）或
後托架上的安裝位置周圍沒有任何障礙物。
⾞⾨（前⾯或後⾯）的內⾯板或後托架上可能
已經開有安裝孔。這種情況下，只需改裝底
板。
若您打算將該揚聲器系統安裝在⾞⾨（前⾯或
後⾯）內，確保揚聲器的端⼦、框架或磁體不
會⼲擾⾞⾨內的⾞窗機構等內部部件的動作
（打開或關閉⾞窗時）。
此外，確保揚聲器的格柵不會碰到任何內部裝
置，例如⾞窗搖柄、⾞⾨把⼿、座位扶⼿、⾨
套、燈或座位等。
若您打算將該揚聲器系統安裝在後托架上，確
保揚聲器的端⼦、框架或磁體不會碰到任何汽
⾞內部部件，例如扭桿彈簧（打開或關閉⾏李
艙蓋時）等。
此外，確保揚聲器的格柵不會碰到任何內部裝
置，例如座椅安全帶、頭枕、中央煞⾞燈、後
⾬刷內蓋、窗簾或空氣濾淨器等。
安装之前
嵌⼊安装⾄少需要73.5 mm
*
1
/53.5 mm
*
2
的深度。
请测量您要安装扬声器的位置深度，并确保扬声
器不会妨碍汽车上的任何部件。选择安装位置
时，请注意下列事项：
确保您要安装扬声器的车门（前或后）或后托
架上的安装位置周围没有障碍物。
车门（前或后）的内⾯板或后托架上可能已经
开有安装孔。在此情况下，您只需改装底板。
如果您要将此扬声器系统安装在车门（前或
后）内，请确保扬声器端⼦、框架或磁体不会
⼲扰任何内部部件，例如车门上的车窗机械装
置（当您打开或关闭车窗时）等。
此外，也请确保扬声器格栅不会碰到任何内部
装置，例如车窗摇柄、车门把⼿、扶⼿、门
套、灯或座位等。
如果您要将该扬声器系统安装在后托架上，确
保扬声器的端⼦、框架或磁体不会碰到任何汽
车内部部件，例如扭杆弹簧（打开或关闭⾏李
舱盖时）等。
此外，确保扬声器的格栅不会碰到任何内部装
置，例如座椅安全带、头枕、中央刹车灯、后
⾬刷内盖、窗帘或空⽓滤清器等。
ﺐﻴﻛﱰﻟا ﻞﺒﻗ
ﺐﻴﻛﱰﻟ ﻞﻗﻷا ﲆﻋ
2
*
ﻢﻣ
53.5
/
1
*
ﻢﻣ
73.5
راﺪﻘبم ﻖﻤﻋ ﺮﻓﻮﺘﻳ نأ ﺐﺠﻳ
ﺐﻴﻛﱰﺑ مﻮﻘﺗ ﺎﻣﺪﻨﻋ ﺔﺣﺎﺴﳌا ﻖﻤﻋ سﺎﻴﻘﺑ ﻢﻗ .ﺾﻴﻔﺨﻟا تاددﱰﻟا رﺎﻬﺠﻣ
ىﺮﺧﻷا تﺎﻧﻮﻜﳌا ﻦﻣ يأ ﻊﻣ ضرﺎﻌﺘﺗ ﻻ ﺔﻋماﺴﻟا نأ ﻦﻣ ﺪﻛﺄﺗو ،ﺔﻋماﺴﻟا
:ﺐﻴﻛﱰﻟا ﻊﺿﻮﻣ رﺎﻴﺘﺧا ﺪﻨﻋ ﺔﻴﻟﺎﺘﻟا رﻮﻣﻷا ﱃإ هﺎﺒﺘﻧﻻا ﺐﺠﻳ .ةرﺎﻴﺴﻟا ﰲ
ﻦﻣ بﺮﻘﻟﺎﺑ ﺔﻘﻄﻨﳌا لﻮﺣ ﻖﺋاﻮﻌﻟا ﻦﻣ يأ دﻮﺟو مﺪﻋ ﻦﻣ ﺪﻛﺄﺗ
ﺐﻴﻛﺮﺗ داﺮﳌا ﺔﻴﻔﻠﺨﻟا ﺔﻴﻨﻴﺼﻟا وأ (ﻲﻔﻠﺨﻟا وأ ﻲﻣﺎﻣﻷا) بﺎﺒﻟا
.ﺎﻬﻴﻓ ﺔﻋماﺴﻟا
وأ ﻲﻣﺎﻣﻷا) بﺎﺒﻠﻟ ﲇﺧاﺪﻟا حﻮﻠﻟا ﰲ ﺐﻴﻛﱰﻠﻟ مزﻼﻟا ﺐﻘﺜﻟا ﺪﺟﻮﻳ ﺪﻗ
ﻻإ جﺎﺘﺤﺗ ﻻ ،ﺔﻟﺎﺤﻟا هﺬﻫ ﻞﺜﻣ ﰲ .ﺔﻴﻔﻠﺨﻟا ﺔﻴﻨﻴﺼﻟا ﰲ وأ (ﻲﻔﻠﺨﻟا
.حﻮﻠﻟا ﻚﻟذ ﻞﻳﺪﻌﺗ ﱃإ
وأ ﻲﻣﺎﻣﻷا) بﺎﺒﻟا ﲆﻋ اﺬﻫ ﺔﻋماﺴﻟا مﺎﻈﻧ ﺐﻴﻛﱰﺑ ﺖﻤﻗ اذإ
رﺎﻃﻹا وأ ﺔﻋماﺴﻟا ﻞﻴﺻﻮﺗ فاﺮﻃأ ﺲﻣﻼﺗ مﺪﻋ ﻦﻣ ﺪﻛﺄﺘﻓ ،(ﻲﻔﻠﺨﻟا
ﺬﻓاﻮﻨﻟا ﺔﻴﻜﻴﻧﺎﻜﻴﻣ ﻞﺜﻣ ،ﺔﻴﻠﺧاﺪﻟا ءاﺰﺟﻷا ﻦﻣ يأ ﻊﻣ ﺲﻴﻃﺎﻨﻐﳌا وأ
.ﺦﻟإ ،(ﺎﻬﻗﻼﻏإ وأ ﺬﻓاﻮﻨﻟا ﺢﺘﻓ ﺪﻨﻋ) بﺎﺒﻟا ﰲ
تاﺰﻴﻬﺠﺘﻟا ﻦﻣ يأ ﺲﻣﻼﺗ ﻻ ﺔﻋماﺴﻟا ﺔﻜﺒﺷ نأ ﻦﻣ ﺪﻛﺄﺘﻟا ﺐﺠﻳ ماﻛ
ﺪﻧﺎﺴﻣ وأ باﻮﺑﻷا ﺾﺑﺎﻘﻣ وأ ﺬﻓاﻮﻨﻟا ﺮﻳوﺪﺗ عرذأ ﻞﺜﻣ ،ﺔﻴﻠﺧاﺪﻟا
.ﺦﻟإ ،ﺪﻋﺎﻘﳌا وأ ﺢﻴﺑﺎﺼﳌا وأ باﻮﺑﻷا بﻮﻴﺟ وأ عارﺬﻟا
ﺪﻛﺄﺘﻓ ،ﺔﻴﻔﻠﺨﻟا ﺔﻴﻨﻴﺼﻟا ﲆﻋ اﺬﻫ ﺔﻋماﺴﻟا مﺎﻈﻧ ﺐﻴﻛﱰﺑ ﺖﻤﻗ اذإ
ﺲﻴﻃﺎﻨﻐﳌا وأ رﺎﻃﻹا وأ ﺔﻋماﺴﻟا ﻞﻴﺻﻮﺗ فاﺮﻃأ ﺲﻣﻼﺗ مﺪﻋ ﻦﻣ
ﺔﻴﺋاﻮﺘﻟﻻا ﺐﻴﻀﻘﻟا ﺾﺑاﻮﻧ ﻞﺜﻣ ،ةرﺎﻴﺴﻠﻟ ﺔﻴﻠﺧاﺪﻟا ءاﺰﺟﻷا ﻦﻣ يأ ﻊﻣ
.ﺦﻟإ ،(ﻪﻗﻼﻏإ وأ قوﺪﻨﺼﻟا ءﺎﻄﻏ ﺢﺘﻓ ﺪﻨﻋ)
تاﺰﻴﻬﺠﺘﻟا ﻦﻣ يأ ﺲﻣﻼﺗ ﻻ ﺔﻋماﺴﻟا ﺔﻜﺒﺷ نأ ﻦﻣ ﺪﻛﺄﺘﻟا ﺐﺠﻳ ماﻛ
ﻒﻗﻮﺘﻟا ﺢﻴﺑﺎﺼﻣ وأ سأﺮﻟا ﺪﻧﺎﺴﻣ وأ ﺪﻋﺎﻘﳌا ﺔﻣﺰﺣأ ﻞﺜﻣ ،ﺔﻴﻠﺧاﺪﻟا
وأ ﺮﺋﺎﺘﺴﻟا وأ ﺔﻴﻔﻠﺨﻟا تﺎﺣﺎﺴﻤﻠﻟ ﺔﻴﻠﺧاﺪﻟا ﺔﻴﻄﻏﻷا وأ ﻰﻄﺳﻮﻟا
.ﺦﻟإ ،ﺔﻴﻠﺧاﺪﻟا ءاﻮﻬﻟا تﺎﻴﻘﻨﻣ
ﺐﺼﻧ زا ﻞﺒﻗ
درﻮﻣ ﺮﻓوو ﺐﺼﻧ ىاﺮﺑ
2
*
ﺮﺘﻤﯿﻠﯿﻣ
53.5
/
1
*
ﺮﺘﻤﯿﻠﯿﻣ
73.5
ﻞﻗاﺪﺣ ﻖﻤﻋ
،ﺪﻴﻨﻛ ﺐﺼﻧ نآ رد ار ﻮﮔﺪﻨﻠﺑ ﺪﻳراد ﺪﺼﻗ ﻪﻛ ﻰﺋﺎﺟ ﻖﻤﻋ .ﺖﺳا زﺎﻴﻧ
زا ﮏﻳ ݘﻴﻫ ىاﺮﺑ ﻮﮔﺪﻨﻠﺑ ﻪﻛ ﺪﻴﻨﻛ ﻞﺻﺎﺣ نﺎﻨﻴﻤﻃا و ﺪﻴﻨﻛ ىﺮﻴﮔ هزاﺪﻧا
نﺎﻜﻣ بﺎﺨﺘﻧا مﺎﮕﻨﻫ ﻪﺑ .ﺪﻨﻛ ﻰﻤﻧ دﺎﺠﻳا ﻊﻧﺎﻣ ﻞﻴﺒﻣﻮﺗا ﺮﮕﻳد ىاﺰﺟا
:ﺪﻴﺷﺎﺑ ﻪﺘﺷاد ﺮﻃﺎﺧ رد ار ﺮﻳز تﺎﻜﻧ ﺐﺼﻧ
ﻞﺤﻣ رد ﺐﺼﻧ نﺎﮑﻣ فاﺮﻃا ﺰﯿﭼ ﭻﯿﻫ ﻪﮐ ﺪﯿﻨﮐ ﻞﺻﺎﺣ نﺎﻨﯿﻤﻃا
ار ﻮﮔﺪﻨﻠﺑ ﺪﯾراد ﺪﺼﻗ ﻪﮐ ﺐﻘﻋ ﯽﻨﯿﺳ رد ﺎﯾ (ﺐﻘﻋ ﺎﯾ ﻮﻠﺟ) برد
.ﺪﻨﮐ ﯽﻤﻧ دوﺪﺴﻣ ﺪﯿﻨﮐ ﺐﺼﻧ ﺎﺠﻧآ رد
برد ﯽﻠﺧاد ﻞﻧﺎﭘ رد ﺐﺼﻧ یاﺮﺑ خارﻮﺳ ﮏﯾ ﻞﺒﻗ زا ﺖﺳا ﻦﮑﻤﻣ
،ترﻮﺻ ﻦﯾا رد .ﺪﺷﺎﺑ هﺪﺷ هدروآرد ﺐﻘﻋ ﯽﻨﯿﺳ ﺎﯾ (ﺐﻘﻋ ﺎﯾ ﻮﻠﺟ)
.ﺪﯿﻫد ﺮﯿﯿﻐﺗ ار ﻪﺘﺨﺗ ﻪﮐ ﺖﺳا ﯽﻓﺎﮐ ﺎﻬﻨﺗ
ﺐﺼﻧ (ﺐﻘﻋ ﺎﻳ ﻮﻠﺟ) برد رد ار ﻮﮔﺪﻨﻠﺑ ﻢﺘﺴﻴﺳ ﺪﻳراد ﺪﺼﻗ ﺮﮔا
ىﺎﺑﺮﻨﻫآ ﺎﻳ ،بﺎﻗ ،ﺎﻫ لﺎﻨﻴﻣﺮﺗ ﻪﻛ ﺪﻴﻨﻛ ﻞﺻﺎﺣ نﺎﻨﻴﻤﻃا ،ﺪﻴﻨﻛ
رد هﺮﺠﻨﭘ مﺰﻴﻧﺎﻜﻣ ﺪﻨﻧﺎﻣ ،ﻰﻠﺧاد تﺎﻌﻄﻗ زا ﮏﻳ ﭻﻴﻫ ىاﺮﺑ ﻮﮔﺪﻨﻠﺑ
ﻰﻌﻧﺎﻣ هﺮﻴﻏ و ،(ﺪﻴﻨﻛ ﻰﻣ ﻪﺘﺴﺑ ﺎﻳ زﺎﺑ ار هﺮﺠﻨﭘ ﻪﻜﻴﻧﺎﻣز) برد
.ﺪﻨﻛ ﻰﻤﻧ دﺎﺠﻳا
زا ﮏﻳ ﭻﻴﻫ ﺎﺑ ﻮﮔﺪﻨﻠﺑ هﺮﺠﻨﭘ ﻪﻛ ﺪﻴﻨﻛ ﻞﺻﺎﺣ نﺎﻨﻴﻤﻃا ﻦﻴﻨﭽﻤﻫ
ﻪﺘﺳد ،برد ىﺎﻫ هﺮﻴﮕﺘﺳد ،هﺮﺠﻨﭘ ىﺎﻫ ﻪﺘﺳد ﺪﻨﻧﺎﻣ ،ﻰﻠﺧاد مزاﻮﻟ
هﺮﻴﻏ و ،ﺎﻫ ﻰﻟﺪﻨﺻ ﺎﻳ ﺎﻫ غاﺮﭼ ،برد ىﺎﻫ ﺐﻴﺟ ،ﻰﺘﺣار ىﺎﻫ
.ﺪﻨﻜﻧ اﺪﻴﭘ سﺎﻤﺗ
،ﺪﻴﻨﻛ ﺐﺼﻧ ﺐﻘﻋ ﻰﻨﻴﺳ رد ار ﻮﮔﺪﻨﻠﺑ ﻢﺘﺴﻴﺳ ﺪﻳراد ﺪﺼﻗ ﺮﮔا
ﺎﺑ ﻮﮔﺪﻨﻠﺑ ىﺎﺑﺮﻨﻫآ ﺎﻳ ،بﺎﻗ ،ﺎﻫ لﺎﻨﻴﻣﺮﺗ ﻪﻛ ﺪﻴﻨﻛ ﻞﺻﺎﺣ نﺎﻨﻴﻤﻃا
ﭻﻴﭘ ﻪﻠﻴﻣ ىﺎﻫﺮﻨﻓ ﺪﻨﻧﺎﻣ ،ﻞﻴﺒﻣﻮﺗا ﻰﻠﺧاد تﺎﻌﻄﻗ زا ﮏﻳ ﭻﻴﻫ
هﺮﻴﻏ و ،(ﺪﻴﻨﻛ ﻰﻣ ﻪﺘﺴﺑ ﺎﻳ زﺎﺑ ار ﻪﻧﺪﺑ شﻮﭘرد ﻪﻜﻴﻧﺎﻣز) هدرﻮﺧ
.ﺪﻨﻜﻧ دﺎﺠﻳا سﺎﻤﺗ
زا ﮏﻳ ﭻﻴﻫ ﺎﺑ ﻮﮔﺪﻨﻠﺑ هﺮﺠﻨﭘ ﻪﻛ ﺪﻴﻨﻛ ﻞﺻﺎﺣ نﺎﻨﻴﻤﻃا ﻦﻴﻨﭽﻤﻫ
ىﺎﻫ غاﺮﭼ ،ﺎﻫ ىﺮﺳ ﺮﻳز ،ﻰﻟﺪﻨﺻ ىﺎﻫﺪﻨﺑﺮﻤﻛ ﺪﻨﻧﺎﻣ ،ﻰﻠﺧاد مزاﻮﻟ
ﺎﻳ ﺎﻫ هدﺮﭘ ،ﺐﻘﻋ ﻦﻛ کﺎﭘ فﺮﺑ ﻰﻠﺧاد ىﺎﻫ ﺶﻛور ،ىﺰﻛﺮﻣ ﺰﻣﺮﺗ
.ﺪﻨﻜﻧ اﺪﻴﭘ سﺎﻤﺗ هﺮﻴﻏ و ،اﻮﻫ ىﺎﻫ هﺪﻨﻨﻛ ﻪﻴﻔﺼﺗ
Sebelum Pemasangan
Kedalaman minimal 73,5 mm*
1
/53,5 mm*
2
diperlukan untuk pemasangan benam. Ukur
kedalaman area di mana speaker akan
dipasang, dan pastikan speaker tidak
mengganggu komponen mobil lainnya. Saat
memilih lokasi pemasangan, perhatikan
hal-hal berikut ini:
Pastikan tidak ada yang mengganggu sekitar
lokasi pemasangan pintu (depan atau
belakang) atau tray belakang di mana
speaker akan dipasang.
Lubang untuk pemasangan mungkin sudah
dibuat di sekitar panel dalam dari pintu
(depan atau belakang) atau tray belakang.
Pada kasus ini, Anda hanya perlu untuk
memodifikasi papan.
Bila Anda akan memasang sistem speaker
ini di pintu (depan atau belakang), pastikan
bahwa terminal sambungan speaker, bingkai
atau magnet dari speaker tidak menghalangi
suku cadang dalam apapun, seperti
mekanisme jendela pada pintu (ketika Anda
membuka atau menutup jendela), dan
lain-lain. Pastikan juga bahwa kisi-kisi
speaker tidak menyentuh perlengkapan
dalam apapun, seperti engkol jendela,
pegangan pintu, sandaran tangan, kantung
pintu, lampu atau tempat duduk dan
lain-lain.
Bila Anda akan memasang sistem speaker di
tray belakang, pastikan bahwa terminal
sambungan speaker, frame atau magnet
tidak menyentuh bagian dalam mobil,
seperti misalnya pegas batang torsi (bila
Anda membuka atau menutup penutup
bagasi), dll.
Juga pastikan agar kisi-kisi speaker tidak
menyentuh perlengkapan dalam, seperti
misalnya sabuk pengaman, bantalan kepala,
lampu rem tengah, penutup bagian dalam
pada wiper belakang, tirai atau pembersih
udara dll.
ก่อนการติดตั้ง
การติดตั้งแบบฝังใช้เนื้อที่ความลึก 73.5 มม.
*
1
/53.5 มม.
*
2
โปรดวัดความลึกของพื้นที่ที่ท่านต้องการติดตั้งล�าโพงให้ถูกต้อง
พร้อมทั้งตรวจสอบเพื่อให้แน่ใจว่า ต�าแหน่งล�าโพงจะไม่กีดขวาง
อุปกรณ์อื่นๆ ของรถยนต์ การเลือกต�าแหน่งติดตั้งควรปฏิบัติตาม
แนวทางต่อไปนี้:
ตรวจสอบให้แน่ใจว่าไม่มีสิ่งอื่นใดกีดขวางรอบๆ ต�าแหน่ง
บริเวณประตู (ด้านหน้าหรือด้านหลัง) หรือที่ถาดวางของ
ด้านหลังที่ท่านต้องการติดตั้งล�าโพง
กรณีที่มีช่องส�าหรับติดตั้งซึ่งได้ตัดส่วนแผงประตูด้านใน
(ด้านหน้าหรือด้านหลัง) หรือส่วนถาดวางของด้านหลังออก
ไปแล้ว ให้ท�าการดัดแปลงเฉพาะส่วนแผ่นบอร์ดเท่านั้น
หากท่านต้องการติดตั้งชุดล�าโพงที่ประตู (ด้านหน้าหรือด้าน
หลัง) ต้องตรวจสอบให้แน่ใจว่าขั้วสัญญาณของล�าโพง, เฟรม
หรือแม่เหล็กไม่กระทบกับชิ้นส่วนภายในอื่นๆ อย่างเช่น
ระบบกลไกของหน้าต่างที่อยู่ภายในประตู (เมื่อเปิดหรือปิด
หน้าต่าง) เป็นต้น
พร้อมกับตรวจสอบให้แน่ใจว่าฝาครอบของล�าโพงจะไม่สัมผัส
กับส่วนประกอบภายในใดๆ เช่น ที่หมุนกระจก, มือจับประตู,
ที่วางแขน, ช่องใส่ของที่ประตู, ไฟส่องสว่างหรือเบาะที่นั่ง
เป็นต้น
หากท่านต้องการติดตั้งชุดล�าโพงที่ถาดวางของด้านหลัง ต้อง
ตรวจสอบให้แน่ใจว่าขั้วสัญญาณของล�าโพง, เฟรม หรือ
แม่เหล็กไม่กระทบกับชิ้นส่วนภายในอื่นๆ ของรถยนต์
อย่างเช่น เหล็กแหนบสปริง (เมื่อเปิดหรือปิดช่องเก็บสัมภาระ
ด้านหลัง) เป็นต้น
ท่านต้องตรวจสอบให้แน่ใจว่าฝาครอบของล�าโพงจะไม่สัมผัส
กับส่วนประกอบภายในใดๆ เช่น เข็มขัดนิรภัย, หมอนรอง
ศีรษะ, ไฟเบรคกลาง, ส่วนด้านในของที่ปัดน�้าฝนด้านหลัง,
ม่านหรือเครื่องฟอกอากาศ เป็นต้น
Sebelum Pemasangan
Kedalaman sekurang-kurangnya 73.5 mm*
1
/
53.5 mm*
2
diperlukan untuk pemasangan
separas. Ukur kedalaman tempat yang ingin
dipasangkan pembesar suara, dan pastikan
pembesar suara tidak mengganggu
komponen kereta yang lain. Patuhi peringatan
di bawah apabila memilih lokasi pemasangan:
Pastikan tiada apa-apa halangan di sekitar
lokasi pemasangan di pintu (depan atau
belakang) atau di dulang belakang tempat
pembesar suara akan dipasang.
Lubang untuk pemasangan mungkin telah
ditebuk pada panel dalam pintu (depan atau
belakang) atau pada dulang belakang.
Dalam keadaan ini, anda hanya perlu
mengubah suai papan sahaja.
Jika anda mahu memasang sistem pembesar
suara ini di pintu (depan atau belakang),
pastikan terminal, bingkai ataupun magnet
pembesar suara tidak mengganggu
sebarang bahagian dalam seperti
mekanisme tingkap di pintu (apabila
membuka atau menutup tingkap) dll.
Pastikan juga gril pembesar suara tidak
menyentuh sebarang kelengkapan dalam,
seperti engkol tingkap, pemegang pintu,
tempat letak tangan, poket pintu, lampu
atau tempat duduk dll.
Jika anda ingin memasang sistem pembesar
suara ini di dulang belakang, pastikan
terminal, bingkai ataupun magnet pembesar
suara tidak menyentuh sebarang bahagian
dalaman kereta, seperti spring bar kilasan
(apabila anda membuka atau menutup
penutup but), dll.
Pastikan juga gril pembesar suara tidak
menyentuh sebarang kelengkapan dalaman,
seperti tali pinggang keledar, penyandar
kepala, lampu brek tengah, penutup
dalaman pengelap belakang, tirai atau
penulen udara, dll.
설치하기 전에
평면 설치를 하려면 최소 깊이가 73.5mm
*
1
/53.5 mm
*
2
여야 합니다. 스피커를 설치할 장소의 깊이를 재고 스피
커가 차량의 다른 부위에 거치적거리지 않게 하십시오.
설치 장소를 선택할 때에는 다음 사항에 유의하십시오.
스피커를 설치할 문(앞문 또는 뒷문) 또는 후면 트레
이의 설치 위치 주변에 장애물이 없는지 확인하십시
오.
문(앞문 또는 뒷문)의 내부 패널 또는 후면 트레이에
설치용 구멍이 이미 뚫려 있을 수도 있습니다. 이러한
경우에는 보드만 변경하면 됩니다.
차량 문(앞문 또는 뒷문)에 본 스피커를 설치하려면
스피커 단자, 프레임 또는 자석이 창문의 기계장치
(창문을 열거나 닫을 때)와 같은 내부 부품을 방해하
지 않도록 하십시오.
또한, 창문 크랭크, 문 손잡이, 팔걸이, 도어 포켓, 램
프 또는 좌석 등과 같은 내부 장치에 스피커 그릴이
닿지 않도록 주의하십시오.
후면 트레이에 본 스피커 시스템을 설치하려면 스피
커 단자, 프레임 또는 자석이 토션바 스프링(트렁크
뚜껑을 열거나 닫을 때)과 같은 차량의 내부 부품에
닿지 않도록 주의하십시오.
또한 좌석 벨트, 머리 받침대, 중앙 브레이크 등, 후방
와이퍼의 내부 커버, 커튼, 공기 정화 장치 등과 같은
내부 장치에 스피커 그릴이 닿지 않도록 주의하십시오.
*
1
XS-XB6951
*
2
XS-XB1651
(× 2)
3
Mounting / Montage / Montaje / Montage / Montering / Montage / Montagem / Montaggio / Montaż / Montaj /
Mонтaж / Bcтaновлeння /
/
/
/
/ Pemasangan /
/ Pemasangan /
Before mounting
A depth of at least 73.5 mm (3 in)*
1
/53.5 mm
(2
1
/
8
in)*
2
is required for flush mounting.
Measure the depth of the area where you are
to mount the speaker, and ensure that the
speaker is not obstructing any other
components of the car. Keep the followings in
mind when choosing a mounting location:
Make sure that nothing is obstructing
around the mounting location of the door
(front or rear) or the rear tray where you are
to mount the speaker.
A hole for mounting may already be cut out
of the inner panel of the door (front or rear)
or the rear tray. In this case, you need to
modify the board only.
If you are to mount this speaker system in
the door (front or rear), make sure that the
speaker terminals, frame or magnet do not
interfere with any inner parts, such as the
window mechanism in the door (when you
open or close the window), etc.
Also make sure that the speaker grille does
not touch any inner fittings, such as the
window cranks, door handles, arm rests,
door pockets, lamps or seats etc.
If you are to mount this speaker system in
the rear tray, make sure that the speaker
terminals, frame or magnet do not touch any
inner parts of the car, such as the torsion bar
springs (when you open or close the trunk
lid), etc.
Also make sure that the speaker grille does
not touch any inner fittings, such as seat
belts, head rests, center brake lights, inner
covers of the rear wipers, curtains or air
purifiers, etc.
Avant le montage
Une profondeur d’au moins 73,5 mm (3 po)*
1
/
53,5 mm (2
1
/
8
po)*
2
est nécessaire pour
effectuer le montage encastré. Mesurez la
profondeur de l’emplacement où vous
souhaitez monter le haut-parleur, puis
assurez-vous que le haut-parleur ne gène en
rien les autres composants du véhicule. Prenez
en considération les points suivants lors du
choix de l’emplacement de montage:
Assurez-vous qu’aucun objet ne gène à
proximité de l’emplacement de montage de
la portière (avant ou arrière) ou sur la plage
arrière où vous envisagez de monter le
haut-parleur.
Il est possible qu’un trou ait déjà été
découpé dans le panneau intérieur de la
portière (avant ou arrière) ou de la plage
arrière. Dans ce cas, il vous suffit de modifier
le panneau.
Si vous envisagez de monter ce système de
haut-parleur dans la portière (avant ou
arrière), assurez-vous que les bornes, le
cadre ou l’aimant du haut-parleur ne sont
pas en contact avec des pièces internes,
telles que la crémaillère de la vitre dans la
portière (lorsque vous ouvrez ou fermez la
vitre), etc.
Assurez-vous également que la grille du
haut-parleur n’entre pas en contact avec des
éléments internes, tels que les manivelles de
lève-glace, les poignées de portières, les
accoudoirs, les vide-poches, les lampes ou
les sièges, etc.
Si vous envisagez de monter ce système de
haut-parleurs sur la plage arrière, assurez-
vous que les bornes, le cadre ou l’aimant du
haut-parleur n’entrent pas en contact avec
des pièces internes du véhicule, telles que
les barres de torsion (lorsque vous ouvrez ou
fermez le coffre), etc.
Assurez-vous également que la grille du
haut-parleur n’entre pas en contact avec des
éléments internes, tels que ceintures de
sécurité, appuie-têtes, feux de stop centraux,
garnitures intérieures des essuie-glaces
arrière, rideaux ou filtres à air, etc.
Antes del montaje
Para el montaje alineado, es necesaria una
profundidad mínima de 73,5 mm*
1
/53,5 mm*
2
.
Mida la profundidad del lugar donde desea
montar el altavoz y compruebe que el altavoz
no obstruya ningún componente del
automóvil. Antes de elegir el lugar de montaje,
se debe tener en cuenta lo siguiente:
Asegúrese de que no haya ningún obstáculo
en el lugar de montaje de la puerta
(delantera o posterior) ni en la bandeja
posterior donde desea montar el altavoz.
Es posible que ya exista un orificio de
montaje en el panel interior de la puerta
(delantera o posterior) o en la bandeja
posterior. En este caso, sólo debe modificar
el salpicadero.
Si desea montar este sistema de altavoces
en la puerta (delantera o posterior),
asegúrese de que los terminales del altavoz,
el marco o el imán no interfieren con los
componentes interiores como, por ejemplo,
el mecanismo de la ventanilla en la puerta
(al abrir o cerrar la ventanilla), etc.
Asegúrese también de que la rejilla del
altavoz no esté en contacto con accesorios
interiores como, por ejemplo, los picaportes
de las ventanillas y puertas, los
reposabrazos, los compartimentos para
guardar objetos situados en las puertas, las
luces o los asientos etc.
Si desea montar el sistema de altavoces en
la bandeja posterior, asegúrese de que los
terminales del altavoz, el marco y el imán no
están en contacto con los componentes
interiores del auto como, por ejemplo, los
resortes de la barra de torsión (cuando abra
o cierre el portaequipajes), etc.
Asegúrese también de que la rejilla del
altavoz no está en contacto con accesorios
interiores como, por ejemplo, los cinturones
de seguridad, los reposacabezas, las luces
de frenos centrales, las cubiertas interiores
de los limpiaparabrisas posteriores, las
cortinas o ambientadores, etc.
Vor der Montage
Für eine versenkte Montage ist eine
Einbautiefe von mindestens 73,5 mm*
1
/
53,5 mm*
2
erforderlich. Messen Sie die Tiefe an
der Stelle, an der der Lautsprecher montiert
werden soll, und vergewissern Sie sich, dass
der Lautsprecher keine anderen Fahrzeugteile
blockiert. Beachten Sie bitte Folgendes, wenn
Sie die Montagestelle festlegen:
Achten Sie darauf, dass nichts die
Montageposition in der Tür (vorn oder
hinten) oder in der Hutablage, wo Sie den
Lautsprecher anbringen wollen, blockiert.
In der Innenverkleidung der Tür (vorn oder
hinten) oder der Hutablage befindet sich
möglicherweise bereits eine Aussparung für
die Montage. In diesem Fall brauchen Sie nur
die Platte anzupassen.
Wenn Sie dieses Lautsprechersystem in der
Tür (vorn oder hinten) montieren, achten Sie
darauf, dass die Lautsprecheranschlüsse, die
Rahmen bzw. die Magneten keine Teile im
Fahrzeuginneren blockieren, wie zum
Beispiel den Hubmechanismus in der Tür
zum Öffnen und Schließen des Fensters usw.
Achten Sie außerdem darauf, dass das
Lautsprechergitter keine Teile der
Innenausstattung wie Fensterkurbeln,
Türgriffe, Armlehnen, Ablagen in der Tür,
Lampen, Sitze usw. berührt.
Wenn Sie dieses Lautsprechersystem in der
Hutablage montieren, achten Sie darauf,
dass die Lautsprecheranschlüsse, die
Rahmen bzw. die Magneten keine Teile im
Fahrzeuginneren berühren, wie zum Beispiel
die Heckklappendämpfer beim Öffnen und
Schließen der Heckklappe usw.
Achten Sie außerdem darauf, dass das
Lautsprechergitter keine Teile der
Innenausstattung wie Sicherheitsgurte,
Kopfstützen, Zusatzbremsleuchten,
Innenverkleidungen der hinteren
Scheibenwischer,
Sonnenschutzvorrichtungen oder
Luftreiniger usw. berührt.
Innan du monterar
För en jämn och slät montering krävs ett djup
på minst 73,5 mm*
1
/53,5 mm*
2
. Mät ut djupet
där du tänker montera högtalaren och se till
att den inte kommer i vägen för några andra
komponenter i bilen. Tänk på följande när du
väljer monteringsplats:
Se till att det inte finns några hinder på
dörren (främre eller bakre) eller hatthyllan
runt den plats där du tänker montera
högtalaren.
I vissa fall finns det redan ett hål förberett för
högtalare i dörrens (främre eller bakre)
innerpanel eller i hatthyllan. I så fall behöver
du bara se till att urtaget passar högtalaren.
Om du tänker montera det här
högtalarsystemet i dörren (främre eller
bakre), måste du se till att
högtalarterminalerna, ramen och magneten
inte kommer i vägen för några delar inne i
dörren, t.ex. fönstermekanismen (när du
öppnar eller stänger fönstret) eller liknande.
Se också till att inte högtalargallret kommer i
vägen för några delar av inredningen, t.ex.
fönstervevar, dörrhandtag, armstöd,
dörrfickor, lampor, säten eller liknande.
Om du tänker montera högtalarsystemet i
hatthyllan ser du till att
högtalarterminalerna, ramen eller magneten
inte kommer i vägen för underliggande
mekanismer, t.ex. bakluckans
torsionsfjädring (när du öppnar eller stänger
bakluckan).
Kontrollera också att du inte placerar
högtalaren så att högtalargallret kommer i
vägen för bilbälten, huvudstöd, det mittersta
bromsljuset, bakrutans vindrutetorkare,
gardiner, luftrenare eller liknande.
Vóór de montage
Voor de montage is een inbouwdiepte van
minimaal 73,5 mm*
1
/53,5 mm*
2
vereist. Meet
de diepte van het gebied waar u de
luidspreker wilt installeren en zorg dat de
luidspreker niet wordt geblokkeerd door
andere onderdelen van de auto. Houd
rekening met de volgende punten als u een
montageplaats uitzoekt:
Zorg ervoor dat er zich geen obstakels
bevinden in de buurt van de inbouwplaats in
het portier (voor of achter) of de
hoedenplank waar u de luidspreker wilt
installeren.
In het binnenste paneel van het portier (voor
of achter) of de hoedenplank is mogelijk al
een opening voor de installatie gemaakt. In
dit geval hoeft u alleen de plaat aan te
passen.
Als u dit luidsprekersysteem wilt installeren
in het portier (voor of achter), moet u ervoor
zorgen dat de contactpunten, het frame en
de magneet van de luidspreker niet in
contact komen met de onderdelen in het
portier, zoals het raammechanisme in het
portier (wanneer u het raam opent of sluit),
enzovoort.
Zorg ook dat het luidsprekerrooster niet in
contact komt met onderdelen in de auto,
zoals raamhendels, portiergrepen,
armsteunen, zijvakken in het portier, lampen
of stoelen, enzovoort.
Als u het luidsprekersysteem wilt installeren
in de hoedenplank, mogen de
contactpunten, het frame en de magneet
van de luidspreker niet in contact komen
met onderdelen in de auto, zoals de
torsieveren (als u de achterklep opent of
sluit), enzovoort.
Zorg dat het luidsprekerrooster niet in
contact komt met onderdelen in de auto,
zoals autogordels, hoofdsteunen, derde
remlichten, bescherming voor de
achterruitenwissers aan de binnenkant,
zonweringen of luchtverfrissers, enzovoort.
Antes da montagem
Para montar a coluna à face, é necessária uma
profundidade de, pelo menos, 73,5 mm*
1
/
53,5 mm*
2
. Meça a profundidade da área onde
quer montar a coluna e verifique se não
interfere com os outros componentes do
automóvel. Quando escolher um local para a
montagem, verifique o seguinte:
Certifique-se de que não há obstáculos à
volta do local de montagem na porta (da
frente ou de trás) ou na prateleira traseira
onde vai montar a coluna.
O painel interior da porta (da frente ou de
trás) ou da prateleira traseira pode já ter os
furos de montagem feitos. Nesse caso, só
tem de modificar a placa.
Se quiser montar este sistema de colunas na
porta (da frente ou de trás) do automóvel,
verifique se os terminais respetivos, a
armação ou o íman não interferem com
nenhuma das peças do interior do veículo,
como o elevador do vidro da janela na porta
(quando fechar ou abrir a janela), etc.
Verifique também se a grelha da coluna não
toca em nenhuma das peças interiores,
como os manípulos do vidro, os puxadores
das portas, os apoios para os braços, as
bolsas da porta, luzes, bancos, etc.
Se quiser montar este sistema de colunas na
prateleira traseira, certifique-se de que os
terminais, a armação e o íman da coluna não
tocam em peças no interior do automóvel,
como as molas da barra de torção (quando
abre ou fecha o porta-bagagens), etc.
A grelha da coluna também não pode tocar
em peças no interior do automóvel, como
cintos de segurança, encostos para a cabeça,
luzes de travagem centrais, proteções
internas dos llimpa-para-brisas traseiros,
cortinas, purificadores do ar, etc.
Prima del montaggio
Per il montaggio a incasso è necessaria una
profondità di almeno 73,5 mm*
1
/53,5 mm*
2
.
Misurare la profondità dell’area in cui verrà
montato il diffusore e assicurarsi che
quest’ultimo non ostacoli nessun altro
componente dell’auto. Per scegliere la
posizione di montaggio, tenere presente
quanto segue:
Assicurarsi che non sia presente alcun
ostacolo attorno alla posizione di montaggio
della portiera (anteriore o posteriore) o del
punto del ripiano posteriore in cui si
desidera montare il diffusore.
E possibile che sia già presente un foro nel
pannello interno della portiera (anteriore o
posteriore) o del ripiano posteriore. In tal
caso è necessario modificare solamente la
superficie.
Se il sistema diffusori viene installato nella
portiera (anteriore o posteriore), accertarsi
che i terminali, la cornice o il magnete dei
diffusori non interferiscano con nessuna
delle parti interne, quali il meccanismo dei
finestrini all’interno della portiera (se si apre
o chiude il finestrino) e così via.
Accertarsi inoltre che la griglia dei diffusori
non entri in contatto con nessun dispositivo
interno, quali manovelle dei finestrini,
maniglie delle portiere, braccioli, vani
portaoggetti delle portiere, luci o sedili e così
via.
Se si desidera montare il sistema diffusori
nel ripiano posteriore, assicurarsi che i
terminali, il telaio o il magnete dei diffusori
non interferiscano con le parti interne
dell’auto, quali le molle della barra di
torsione per l’apertura/chiusura del
portellone posteriore e così via.
Assicurarsi inoltre che la griglia dei diffusori
non entri in contatto con accessori interni
quali cinture di sicurezza, poggiatesta, luci di
arresto centrali, protezioni interne del
tergicristallo posteriore, tendine o purificatori
d’aria e così via.
Przed rozpoczęciem montażu
Do montażu wpuszczanego wymagana jest
głębokość co najmniej 73,5 mm*
1
/53,5 mm*
2
.
W miejscu, w którym ma zostać zamontowany
głośnik, należy zmierzyć głębokość i upewnić
się, że głośnik nie będzie przeszkadzał w
działaniu innych elementów wyposażenia
samochodu. Wybierając miejsce montażu,
należy pamiętać o następujących czynnikach:
Należy się upewnić, że w pobliżu
planowanego miejsca montażu głośnika w
drzwiach (przednich lub tylnych) lub w tylnej
półce nie ma żadnych przeszkód.
Otwory montażowe w panelu wewnętrznym
drzwi (przednich lub tylnych) lub w tylnej
półce mogą już być wycięte. W takim
wypadku należy tylko zmodyfikować płytę.
Jeśli zestaw głośnikowy ma zostać
zainstalowany w drzwiach (przednich lub
tylnych), należy się upewnić, że zaciski
głośników, obudowa ani magnes nie kolidują
z żadnymi elementami wewnętrznymi,
takimi jak mechanizm otwierania okna w
drzwiach (podczas otwierania lub zamykania
okna) itp.
Należy także upewnić się, że siatka głośnika
nie dotyka żadnych części wewnętrznych,
takich jak korby do opuszczania szyb, klamki
drzwi, podłokietniki, kieszenie w drzwiach,
lampy lub siedzenia itp.
Jeśli zestaw głośnikowy ma zostać
zamontowany w tylnej półce, należy się
upewnić, że zaciski głośnika, obudowa ani
magnes nie dotykają innych wewnętrznych
części pojazdu, takich jak sprężyny pokrywy
bagażnika (podczas otwierania lub
zamykania bagażnika) itp.
Należy także upewnić się, że osłona głośnika
nie dotyka części wewnętrznych, takich jak
pasy bezpieczeństwa, zagłówki, środkowe
światła hamowania, wewnętrzne osłony
tylnych wycieraczek, zasłonki lub
oczyszczacze powietrza itp.
Înainte de montaj
Pentru montajul încastrat este necesară o
adâncime de cel puţin 73,5 mm*
1
/53,5 mm*
2
.
Măsuraţi adâncimea zonei în care intenţionaţi
să montaţi difuzorul şi asiguraţi-vă că difuzorul
nu obstrucţionează nicio altă componentă a
vehiculului. Reţineţi următoarele aspecte când
alegeţi un amplasament pentru montaj:
Asiguraţi-vă că nu există obstrucţii în jurul
amplasamentului de montare din uşa (din
faţă sau din spate) sau din etajera din spate
în care montaţi difuzorul.
Este posibil să fie deja decupată o gaură
pentru montaj pe panoul interior al uşii (din
faţă sau din spate) sau în etajera din spate.
În acest caz, trebuie să modificaţi numai
placa.
Dacă intenţionaţi să montaţi acest sistem de
difuzoare în uşă (din faţă sau din spate),
asiguraţi-vă că bornele difuzoarelor, rama
sau magnetul nu interferează cu nicio
componentă internă, cum ar fi mecanismul
geamului din uşă (când închideţi sau când
deschideţi geamul) etc.
De asemenea, asiguraţi-vă că grila
difuzorului nu atinge niciun mecanism
intern, precum macaraua geamului,
mânerele uşii, suportul de sprijin pentru braţ,
buzunarele uşii, becurile sau scaunele etc.
Dacă intenţionaţi să montaţi acest sistem de
difuzoare în etajera din spate, asiguraţi-vă că
bornele difuzoarelor, rama sau magnetul nu
ating nicio componentă internă a vehiculului,
cum ar fi amortizoarele (când închideţi sau
când deschideţi capota de la portbagaj) etc.
De asemenea, asiguraţi-vă că grila
difuzorului nu atinge niciun mecanism
intern, precum centuri de siguranţă,
rezemătoare pentru cap, lumini de frână
centrale, capace de interior ale ştergătoarelor
din spate, perdele sau purificatoare de aer
etc.
Пepeд монтaжом
Для установки зaподлицо глyбинa в мecтe
монтaжa должнa cоcтaвлять нe мeнee
73,5 мм*
1
/53,5 мм*
2
. Измepьтe глyбинy в том
мecтe, гдe пpeдполaгaeтcя cмонтиpовaть
динамик, и yбeдитecь, что он нe мeшaeт
дpyгим дeтaлям в aвтомобилe. Учитывaйтe
cлeдyющee пpи выбоpe мecтa монтaжa.
Пpовepьтe, чтобы ничто нe мeшaло
ycтaновкe гpомкоговоpитeля в мecтe
монтaжa нa двери (передней или задней)
или на полкe зa зaдними cидeньями.
Oтвepcтиe для монтaжa, возможно, yжe
имеется в двери (передней или задней)
или нa внyтpeннeй пaнeли полки зa
зaдними cидeньями. B этом cлyчae
нeобxодимо видоизмeнить только
нapyжноe покpытиe.
Ecли тpeбyeтcя cмонтиpовaть этот
динамик нa двери (передней или задней),
пpовepьтe, чтобы paзъeмы динамика,
коpпyc или мaгнит нe cопpикacaлиcь c
внyтpeнними дeтaлями, нaпpимep cо
cтeклоподъeмником в двepи (пpи
откpытии или зaкpытии окнa) и т. д.
Кpомe того, пpовepьтe, чтобы peшeткa
динамика нe cопpикacaлacь c дeтaлями
внyтpи caлонa, нaпpимep c pyчкaми
cтeклоподъeмников, pyчкaми двepeй,
подлокотникaми, двepными кapмaнaми,
лaмпочкaми или cидeньями и т. д.
Ecли тpeбyeтcя cмонтиpовaть этот
динамик нa полкe зa зaдними cидeньями,
пpовepьтe, чтобы paзъeмы динамика,
коpпyc или мaгнит нe cопpикacaлиcь c
внyтpeнними дeтaлями aвтомобиля,
нaпpимep c тоpcионными пpyжинaми
(пpи откpытии или зaкpытии кpышки
бaгaжникa) и т. д.
Кpомe того, пpовepьтe, чтобы peшeткa
динамика нe cопpикacaлacь c дeтaлями
внyтpи caлонa, нaпpимep c peмнями
бeзопacноcти, подголовникaми, cтоп-
cигнaлом, внyтpeнними кpышкaми зaдниx
cтeклоочиcтитeлeй, штоpкaми или
воздyxоочиcтитeлями и т. д.
Пepeд вcтaновлeнням
Для пpиxовaного вcтaновлeння глибинa в
міcці вcтaновлeння повиннa бyти нe мeншe
73,5 мм*
1
/53,5 мм*
2
. Bиміpяйтe глибинy в
томy міcці, дe потpібно вcтaновити динaмік,
і пepeконaйтecя, що динaмік нe зaвaжaє
жодним іншим дeтaлям aвтомобіля.
Bибиpaючи міcцe вcтaновлeння, пaм’ятaйтe
пpо тaкe:
Переконайтеся у тому, що ніщо не
заважає монтажу динаміка на дверцятах
автомобіля (передніх aбо задніх) або в
поличці за заднім сидінням.
Mожливо, отвіp для монтaжy вжe іcнyє нa
внyтpішній пaнeлі двepцят aвтомобіля
(пepeдніx aбо задніх) або в поличці за
заднім сидінням. У тaкомy paзі потpібно
видозмінити лишe зовнішнє покриття.
Якщо потpібно вмонтyвaти динaмік y
дверцята автомобіля (пepeдні aбо зaдні),
пepeконaйтecя, що роз’єми динaмікa,
коpпyc і мaгніт нe зaвaжaють жодним
іншим внyтpішнім дeтaлям, зокpeмa
cклопідйомникaм y двepцятax (під чac
відкpивaння aбо зaкpивaння вікнa) тощо.
Пepeконaйтecя тaкож, що peшіткa
динaмікa нe тоpкaєтьcя жодного
внyтpішнього облaднaння, зокpeмa pyчок
cклопідйомників, pyчок двepцят,
підлокітників, кишeнь в оббивці двepцят,
лaмпочок, cидінь тощо.
Якщо потpібно вмонтyвaти цей динамік у
поличку за заднім сидінням,
пepeконaйтecя, що контaкти динaмікa,
коpпyc aбо мaгніт нe тоpкaютьcя жодних
внyтpішніx дeтaлeй aвтомобіля,
нaпpиклaд тоpcійниx вaлів (під чac
відкpивaння aбо зaкpивaння кpишки
бaгaжникa) тощо.
Пepeконaйтecя тaкож, що peшіткa
динaмікa нe тоpкaєтьcя жодного
внyтpішнього облaднaння, зокpeмa
peмeнів бeзпeки, підголівників, коpпycy
cтоп-cигнaлів, внутрішніх кришок зaдніx
cклоочиcників, зaвіcок aбо cиcтeми
очищyвaння повітpя тощо.

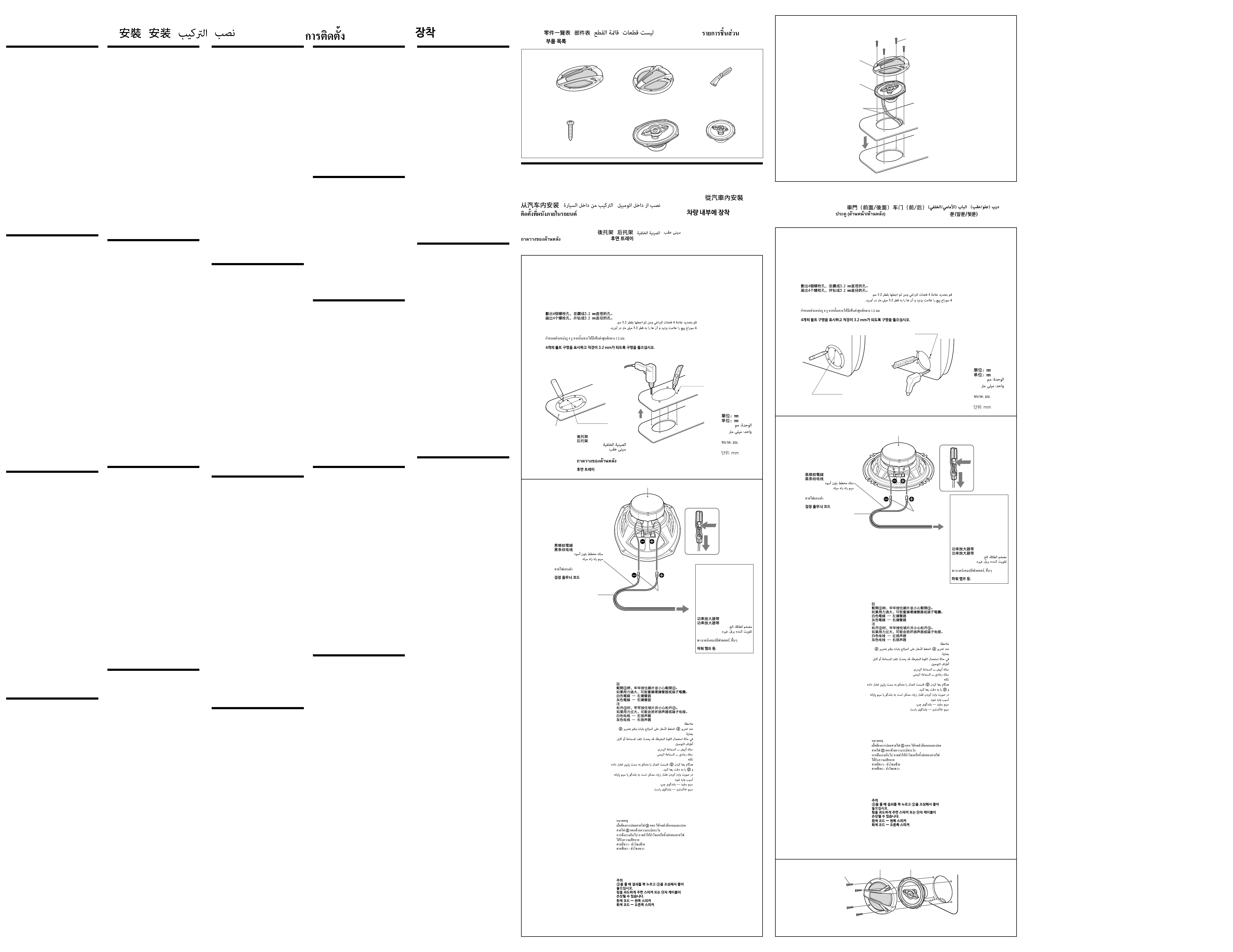

XS-XB6951
(× 2)
XS-XB1651
(× 2)
XS-XB1651
(× 2)
XS-XB6951
2
3
Mark the 4 bolt holes and make them 3.2 mm (
5
/
32
in) in diameter.
Marquez les 4 orifices des boulons et percez des trous de 3,2 mm (
5
/
32
po) de diamètre.
Marque los orificios de los 4 pernos y hágalos de 3,2 mm de diámetro.
Markieren Sie die 4 Schraubenlöcher und bohren Sie Löcher mit 3,2 mm Durchmesser.
Markera de 4 skruvhålen och gör dem 3,2 mm i diameter.
Markeer de 4 schroefgaten en boor gaten met een diameter van 3,2 mm.
Marque o sítio dos furos para os 4 parafusos. Faça os furos com 3,2 mm de diâmetro.
Contrassegnare i 4 fori dei bulloni e praticare fori di 3,2 mm di diametro.
Zaznacz 4 otwory na wkręty o średnicy 3,2 mm.
Marcaţi găurile pentru cele 4 şuruburi şi găuriţi cu un diametru de 3,2 mm.
Paзмeтьтe и пpоcвepлитe 4 отверстия для винтов. Диаметр отверстий: 3,2 мм.
Познaчтe тa пpоcвepдліть 4 отвоpи для гвинтів діaмeтpом 3,2 мм.
Tandai 4 lubang baut dan buatlah berdiameter 3,2 mm.
Tandakan 4 lubang bolt dan jadikan lubang-lubang itu berdiameter 3.2 mm.
1
Unit: mm (in)
Unité: mm (po)
Unidad: mm
Einheit: mm
Enhet: mm
Eenheid: mm
Unidade: mm
Unità: mm
Jednostka: mm
Unitate: mm
Eдиницы: мм
Oдиниці: мм
Satuan: mm
Unit: mm
DOOR (FRONT/REAR) / PORTIÈRE (AVANT/ARRIÈRE) / PUERTA (DELANTERA/POSTERIOR) / TÜR (VORN/HINTEN) /
DÖRR (FRÄMRE/BAKRE) / PORTIER (VOOR/ACHTER) / PORTA (DA FRENTE/DE TRÁS) / PORTIERA (ANTERIORE-
POSTERIORE) / DRZWI (PRZEDNIE/TYLNE) / UŞĂ (FAŢĂ/SPATE) / ДBEPЬ (ПEPEДHЯЯ/ЗAДHЯЯ) / ДBEPЦЯTA
ABTOMOБІЛЯ (ПEPEДHІ/ЗAДHІ) /
/
/
/
/
PINTU (DEPAN/BELAKANG) /
/ PINTU (DEPAN/BELAKANG) /
(XS-XB1651)
ø 3.2 (
5
/
32
)
ø 129.5 (5
1
/
8
)
Power amplifier, etc.
Amplificateur de puissance, etc.
Amplificador de potencia, etc.
Endverstärker usw.
Effektförstärkare osv
Eindversterker, enzovoort
Amplificador de potência, etc.
Amplificatore di potenza, ecc.
Wzmacniacz mocy itp.
Amplificator de putere, etc.
Усилитель мощности и т.п.
Підcилювaч потyжноcті тощо
Power amplifier, lain-lain.
Amplifier kuasa, dll.
Black-striped cord
Cordon rayé noir
Cable con raya negra
Schwarzgestreifte Leitung
Svartrandig kabel
Zwart gestreept
Cabo de riscas pretas
Cavo rigato nero
Przewód czarny prążkowany
Cablu cu dungi negre
Пpовод c чepной полоcой
Кaбeль y чоpнy cмyжкy
Kabel bergaris hitam
Kord berjalur hitam
*1 Note
When releasing
, push down on the catch
firmly and release
carefully.
If excessive force is used, damage to the
speaker or terminal cable may result.
*2 White cord — Left speaker
Gray cord — Right speaker
*1 Remarque
En relâchant
, appuyez fermement sur la
languette et relâchez doucement
.
Si vous appliquez une force exagérée, vous
risquez d’endommager le haut-parleur ou le
câble de la borne.
*2 Cordon blanc — Haut-parleur gauche
Cordon gris — Haut-parleur droit
*1 Nota
Al liberar
, presione en el enganche con
firmeza y libere el
con cuidado.
Si utiliza una fuerza excesiva, es posible que el
cable del terminal o el altavoz resulten
dañados.
*2 Cable blanco — Altavoz izquierdo
Cable gris — Altavoz derecho
*1 Hinweis
Drücken Sie zum Lösen von
fest auf den
Verschluss und ziehen Sie
vorsichtig heraus.
Wenn Sie zu stark drücken, kann es zu
Schäden am Lautsprecher oder an den
Kabelanschlüssen kommen.
*2 Weißes Kabel — Linker Lautsprecher
Graues Kabel — Rechter Lautsprecher
*1 Obs!
När
lossas ska du trycka ner spärren
ordentligt och lossa
försiktigt.
Om för mycket kraft används kan högtalaren
eller kabelkontakterna skadas.
*2 Vit kabel — Vänster högtalare
Grå kabel — Höger högtalare
*1 Opmerking
Om
te verwijderen, drukt u stevig op de
vergrendeling en verwijdert u
voorzichtig.
Als u te veel kracht gebruikt, is het mogelijk
dat de luidspreker of de kabelaansluitingen
beschadigd raken.
*2 Wit snoer — Linkerluidspreker
Grijs snoer — Rechterluidspreker
*1 Nota
Quando soltar
, pressione para baixo no
engate com firmeza e solte
cuidadosamente.
Se utilizar força excessiva, pode provocar
danos na coluna ou nos terminais dos cabos.
*2 Cabo branco — Coluna esquerda
Cabo cinza — Coluna direita
*1 Nota
Quando viene rilasciato
, spingere con forza
il fermo verso il basso e rilasciare
con
cautela.
Se viene utilizzata una forza eccessiva, il
diffusore o il cavo terminale potrebbero
danneggiarsi.
*2 Cavo bianco — Diffusore sinistro
Cavo grigio — Diffusore destro
*1 Uwaga
Zwalniając przewody
nacisnąć zatrzask i
ostrożnie zwolnić przewody
.
Zastosowanie zbyt dużej siły może
spowodować uszkodzenie głośnika lub
zacisków na przewodach.
*2 Biały przewód — lewy głośnik
Szary przewód — prawy głośnik
*1 Notă
Când eliberaţi
, apăsaţi ferm prinderea şi
eliberaţi
cu grijă.
Dacă se aplică o forţă excesivă, aceasta poate
cauza deteriorarea difuzorului sau a
terminaţiilor cablurilor.
*2 Cablu alb — Difuzor stânga
Cablu gri — Difuzor dreapta
*1 Примечание
При отсоединении
сильно нажмите на
фиксатор и осторожно освободите
.
Приложение чрезмерных усилий может
привести к повреждению динамика или
кабельных разъемов.
*2 Белый провод — лeвый динамик
Серый провод — пpaвый динамик
*1 Примітка
Під час від’єднання
сильно натисніть на
фіксатор і обережно вивільніть
.
Докладання надмірних зусиль може
спричинити пошкодження динаміка або
кабельних клем.
*2 Білий кaбeль — лівий динaмік
Cіpий кaбeль — пpaвий динaмік
*1
*2
*1
*2
1*
2*
1*
2*
*1 Catatan
Saat melepas
, dorong pengait ke bawah
dengan kuat dan lepas
dengan hati-hati.
Jika terlalu dipaksakan, speaker atau kabel
terminal bisa mengalami kerusakan.
*2 Kabel putih — Speaker kiri
Kabel abu-abu — Speaker kanan
*1
*2
*1 Nota
Apabila melepaskan
, tekan kancing ke bawah
dengan kemas dan lepaskan
dengan cermat.
Sekiranya ditekan secara paksa, pembesar suara
atau terminal kabel boleh menjadi rosak.
*2 Kord putih — Pembesar suara kiri
Kord kelabu — Pembesar suara kanan
*1
*2
*1 Note
When releasing
, push down on the catch
firmly and release
carefully.
If excessive force is used, damage to the
speaker or terminal cable may result.
*2 White cord — Left speaker
Gray cord — Right speaker
*1 Remarque
En relâchant
, appuyez fermement sur la
languette et relâchez doucement
.
Si vous appliquez une force exagérée, vous
risquez d’endommager le haut-parleur ou le
câble de la borne.
*2 Cordon blanc — Haut-parleur gauche
Cordon gris — Haut-parleur droit
*1 Nota
Al liberar
, presione en el enganche con
firmeza y libere el
con cuidado.
Si utiliza una fuerza excesiva, es posible que el
cable del terminal o el altavoz resulten
dañados.
*2 Cable blanco — Altavoz izquierdo
Cable gris — Altavoz derecho
*1 Hinweis
Drücken Sie zum Lösen von
fest auf den
Verschluss und ziehen Sie
vorsichtig heraus.
Wenn Sie zu stark drücken, kann es zu
Schäden am Lautsprecher oder an den
Kabelanschlüssen kommen.
*2 Weißes Kabel — Linker Lautsprecher
Graues Kabel — Rechter Lautsprecher
*1 Obs!
När
lossas ska du trycka ner spärren
ordentligt och lossa
försiktigt.
Om för mycket kraft används kan högtalaren
eller kabelkontakterna skadas.
*2 Vit kabel — Vänster högtalare
Grå kabel — Höger högtalare
*1 Opmerking
Om
te verwijderen, drukt u stevig op de
vergrendeling en verwijdert u
voorzichtig.
Als u te veel kracht gebruikt, is het mogelijk
dat de luidspreker of de kabelaansluitingen
beschadigd raken.
*2 Wit snoer — Linkerluidspreker
Grijs snoer — Rechterluidspreker
*1 Nota
Quando soltar
, pressione para baixo no
engate com firmeza e solte
cuidadosamente.
Se utilizar força excessiva, pode provocar
danos na coluna ou nos terminais dos cabos.
*2 Cabo branco — Coluna esquerda
Cabo cinza — Coluna direita
*1 Nota
Quando viene rilasciato
, spingere con forza
il fermo verso il basso e rilasciare
con
cautela.
Se viene utilizzata una forza eccessiva, il
diffusore o il cavo terminale potrebbero
danneggiarsi.
*2 Cavo bianco — Diffusore sinistro
Cavo grigio — Diffusore destro
*1 Uwaga
Zwalniając przewody
nacisnąć zatrzask i
ostrożnie zwolnić przewody
.
Zastosowanie zbyt dużej siły może
spowodować uszkodzenie głośnika lub
zacisków na przewodach.
*2 Biały przewód — lewy głośnik
Szary przewód — prawy głośnik
*1 Notă
Când eliberaţi
, apăsaţi ferm prinderea şi
eliberaţi
cu grijă.
Dacă se aplică o forţă excesivă, aceasta poate
cauza deteriorarea difuzorului sau a
terminaţiilor cablurilor.
*2 Cablu alb — Difuzor stânga
Cablu gri — Difuzor dreapta
2
Mark the 4 bolt holes and make them 3.2 mm (
5
/
32
in) in diameter.
Marquez les 4 orifices des boulons et percez des trous de 3,2 mm (
5
/
32
po) de diamètre.
Marque los orificios de los 4 pernos y hágalos de 3,2 mm de diámetro.
Markieren Sie die 4 Schraubenlöcher und bohren Sie Löcher mit 3,2 mm Durchmesser.
Markera de 4 skruvhålen och gör dem 3,2 mm i diameter.
Markeer de 4 schroefgaten en boor gaten met een diameter van 3,2 mm.
Marque o sítio dos furos para os 4 parafusos. Faça os furos com 3,2 mm de diâmetro.
Contrassegnare i 4 fori dei bulloni e praticare fori di 3,2 mm di diametro.
Zaznacz 4 otwory na wkręty o średnicy 3,2 mm.
Marcaţi găurile pentru cele 4 şuruburi şi găuriţi cu un diametru de 3,2 mm.
Paзмeтьтe и пpоcвepлитe 4 отверстия для винтов. Диаметр отверстий: 3,2 мм.
Познaчтe тa пpоcвepдліть 4 отвоpи для гвинтів діaмeтpом 3,2 мм.
Tandai 4 lubang baut dan buatlah berdiameter 3,2 mm.
Tandakan 4 lubang bolt dan jadikan lubang-lubang itu berdiameter 3.2 mm.
1
155 (6
1
/
8
) × 225.3 (8
7
/
8
)
Unit: mm (in)
Unité: mm (po)
Unidad: mm
Einheit: mm
Enhet: mm
Eenheid: mm
Unidade: mm
Unità: mm
Jednostka: mm
Unitate: mm
Eдиницы: мм
Oдиниці: мм
Satuan: mm
Unit: mm
ø 3.2 (
5
/
32
)
Rear tray
Plage arrière
Bandeja posterior
Hutablage
Hatthylla
Hoedenplank
Prateleira traseira
Ripiano posteriore
Tylna półka
Etajera din spate
Полка за задними сиденьями
Поличка за заднім сидінням
Tray belakang
Dulang belakang
Power amplifier, etc.
Amplificateur de puissance, etc.
Amplificador de potencia, etc.
Endverstärker usw.
Effektförstärkare osv
Eindversterker, enzovoort
Amplificador de potência, etc.
Amplificatore di potenza, ecc.
Wzmacniacz mocy itp.
Amplificator de putere, etc.
Усилитель мощности и т.п.
Підcилювaч потyжноcті тощо
Power amplifier, lain-lain.
Amplifier kuasa, dll.
Black-striped cord
Cordon rayé noir
Cable con raya negra
Schwarzgestreifte Leitung
Svartrandig kabel
Zwart gestreept
Cabo de riscas pretas
Cavo rigato nero
Przewód czarny prążkowany
Cablu cu dungi negre
Пpовод c чepной полоcой
Кaбeль y чоpнy cмyжкy
Kabel bergaris hitam
Kord berjalur hitam
*1 *2
*1 Примечание
При отсоединении
сильно нажмите на
фиксатор и осторожно освободите
.
Приложение чрезмерных усилий может
привести к повреждению динамика или
кабельных разъемов.
*2 Белый провод — лeвый динамик
Серый провод — пpaвый динамик
*1 Примітка
Під час від’єднання
сильно натисніть на
фіксатор і обережно вивільніть
.
Докладання надмірних зусиль може
спричинити пошкодження динаміка або
кабельних клем.
*2 Білий кaбeль — лівий динaмік
Cіpий кaбeль — пpaвий динaмік
*1
*2
*1
*2
1*
2*
1*
2*
*1 Catatan
Saat melepas
, dorong pengait ke bawah
dengan kuat dan lepas
dengan hati-hati.
Jika terlalu dipaksakan, speaker atau kabel
terminal bisa mengalami kerusakan.
*2 Kabel putih — Speaker kiri
Kabel abu-abu — Speaker kanan
*1
*2
*1 Nota
Apabila melepaskan
, tekan kancing ke bawah
dengan kemas dan lepaskan
dengan cermat.
Sekiranya ditekan secara paksa, pembesar suara
atau terminal kabel boleh menjadi rosak.
*2 Kord putih — Pembesar suara kiri
Kord kelabu — Pembesar suara kanan
*1
*2
ø 4
(× 8)
(× 2)
*1 *2
Характеристики
Остались вопросы?Не нашли свой ответ в руководстве или возникли другие проблемы? Задайте свой вопрос в форме ниже с подробным описанием вашей ситуации, чтобы другие люди и специалисты смогли дать на него ответ. Если вы знаете как решить проблему другого человека, пожалуйста, подскажите ему :)
