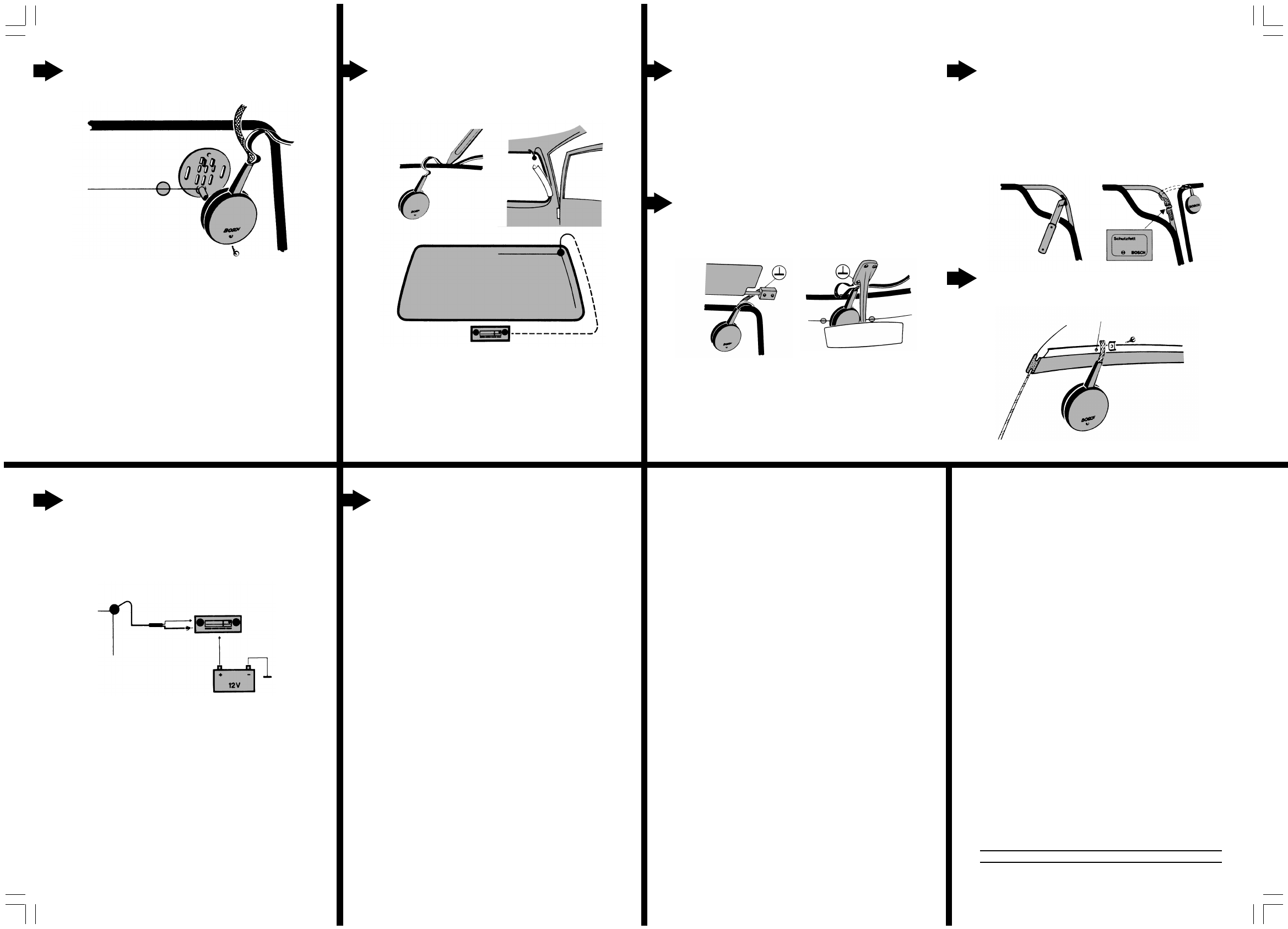

Прокладка антенного кабеля.
Проложите антенный кабель под резиновым
уплотнением вокруг ветрового стекла и спустите его
вниз, или пропустите его под покрытием боковой стойки.
6
Заземление.
Лента заземления...
... не должна образовывать слишком большую петлю,
... не должна вызывать растягивающего напряжения
корпуса,
... не должна иметь слишком большую протяженность,
... надо стараться сделать ее как можно более короткой.
Не используйте анодированных винтов.
Следите за хорошим контактом с землей.
Альтернативные методы заземления указаны в пунктах
7.1, 7.2, 7.3.
7.1
Солнцезащитный козырек или зеркало заднего вида.
Открутите немного винт держателя и пропустите конец
ленты заземления под основание держателя. Затем
заверните винт обратно до тех пор, пока он не пробьет
ленту заземления.
7
Заземление под уплотнителем ветрового стекла/
покрытием боковой стойки.
Приподнимите небольшой участок уплотнителя
ветрового стекла (или, если необходимо, покрытия
боковой стойки). Соскребите немного краски с
контактного участка боковой стойки и нанесите на
металл защитную смазку. Прикрепите ленту заземления
к контактному участку. Наденьте зажим на край боковой
стойки и ленту заземления. Опустите на место покрытие
и запрессуйте обратно уплотняющую прокладку.
7.2
Заземление на другом участке.
Через раму или боковую стойку ветрового стекла:
просверлите отверстие диаметром 2 мм.
7.3
Электрические соединения.
Подсоедините антенный кабель (ВЧ) к автомобильному
радиоприемнику. Кабель рассчитан на источник
мощностью 12 В. Подсоединение осуществляется через
автоматический антенный вход автомобильного
радиоприемника. Этот соединитель оснащен плавким
предохранителем, и антенна управляется вместе с
радио.
8
∅
2 мм
Питание антенны + 12 В
ВЧ
Монтаж корпуса
Сначала наденьте его на нижний штырек монтажного
диска, затем прижмите верхнюю часть. Закрепите
корпус винтом.
5
Подавление радиопомех.
Умелое подавление радиопомех, создаваемых,
например, работой двигателя, и т.п. является важнейшим
условием полноценной работы Вашего автомобильного
радио. Тщательно выполняйте все соответствующие
указания производителя Вашего радиоприемника,
имеющиеся в инструкции по его эксплуатации.
9
