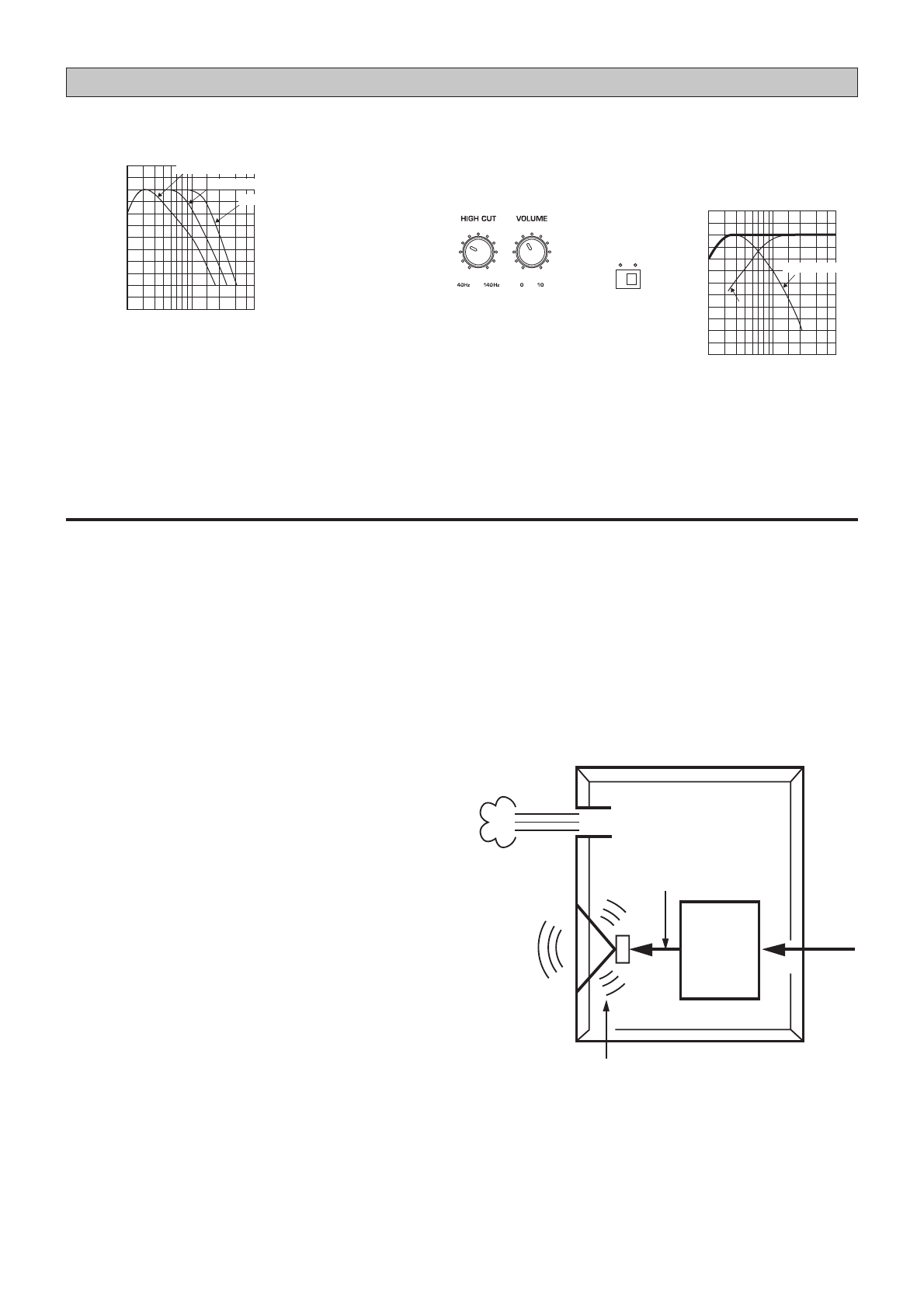

Частотные характеристики

Частотные характеристики сабвуфера

Ниже приведены оптимальные настройки каждого орга-

на управления и частотная характеристика сабвуфера в

сочетании с типовыми основными громкоговорителями.

Пример: сабвуфер в сочетании с 2-полос-

ными акустическими системами, с

диффузорами

10

 или

13

 см

PHASE

– установлено положение REV

Усовершенствованная активная сервотетехнология

(Advanced YAMAHA Active Servo Technology)

Новая активная сервотехнология – Advanced YAMAHA

Active Servo Technology – основана на применении схемы

усовершенствованного преобразования отрицательного

импеданса (ANIC), позволяющей стандартному преобра-

зователю отрицательного импеданса динамически изме-

нять параметры для получения оптимального значения,

соответствующего изменяющемуся сопротивлению

громкоговорителя. С помощью данной схемы технология

Advanced YAMAHA  Active  Servo Technology  может  обеспе-

чить более стабильные характеристики и улучшить по-

казатель звукового давления по сравнению с технологи-

ей Active Servo Technology, результатом чего является бо-

лее естественное и динамичное воспроизведение низ-

ких частот.

Низкочастотный

сигнал высокой

амплитуды

Корпус

Порт

Низкочастотный

громкоговоритель

(резонатор Гельмгольца)

Усилитель

с активной

серво-

обработкой

Сигналы

Сигналы низкой амплитуды

Привод сотрицательным

импедансом

Теория активной сервотехнологии (Active Servo

Technology) базируется на двух основных принципах –

резонаторе Гельмгольца и усилителе с приводом и отри-

цательным импедансом. Акустические системы, реали-

зующие эти принципы, воспроизводят низкие частоты

посредством «воздушного низкочастотника» - порта или

отверстия в корпусе громкоговорителя. Это отверстие

используется вместо низкочастотной головки в типовых

разрабатываемых акустических системах, где оно вы-

полняет те же функции. Так, волны низкой амплитуды

внутри корпуса громкоговорителя могут, согласно резо-

нансной теории Гельмгольца, излучаться из этого отвер-

стия как волны большой амплитуды в том случае, если

конструкция такова, что размер отверстия и объем акус-

тической системы находятся в определенной пропорции.

Кроме того, чтобы выполнить это условие, амплитуды

колебаний внутри корпуса должны быть определенной и

достаточной мощности, поскольку они должны преодо-

леть сопротивление, оказываемое воздухом, находя-

щимся внутри.

Таким образом, эта проблема решается путем использо-

вания конструкции, в которой усилитель вырабатывает

определенные сигналы. Если бы сопротивление звуко-

вой катушки можно было уменьшить до “0”, то переме-

щение диффузора динамика стало бы линейным по от-

ношению к амплитуде сигнала. Для этого используется

специальный усилитель с сервоприводом и отрицатель-

ным импедансом, позволяющий компенсировать выход-

ной импеданс усилителя. Используя задающую схему с

отрицательным импедансом, усилитель способен созда-

вать строго определенные, хорошо демпфированные

сигналы низкой амплитуды и частоты. Именно эти волны

затем излучаются из отверстия громкоговорителя как

высокоамплитудный звук. Поэтому такая система, ис-

пользующая оконечный усилитель с приводом и отрица-

тельным импедансом и корпус акустической системы с

резонатором Гельмгольца может воспроизводить широ-

кий диапазон частот звука с поразительным качеством

и минимальными искажениями.

Особенности, описанные выше и объединенные вместе,

составляют основу структуры активной сервотехнологии.

20

50

100

200

500Hz

40

50

60

70

80

90

dB

HIGH CUT 40 Hz

HIGH CUT 90 Hz

HIGH CUT 140 Hz

20

50

100

200

500Hz

40

50

60

70

80

90

dB

YST-SW515

Характеристика

основных громко-

говорителей

PHASE

REV

NORM
